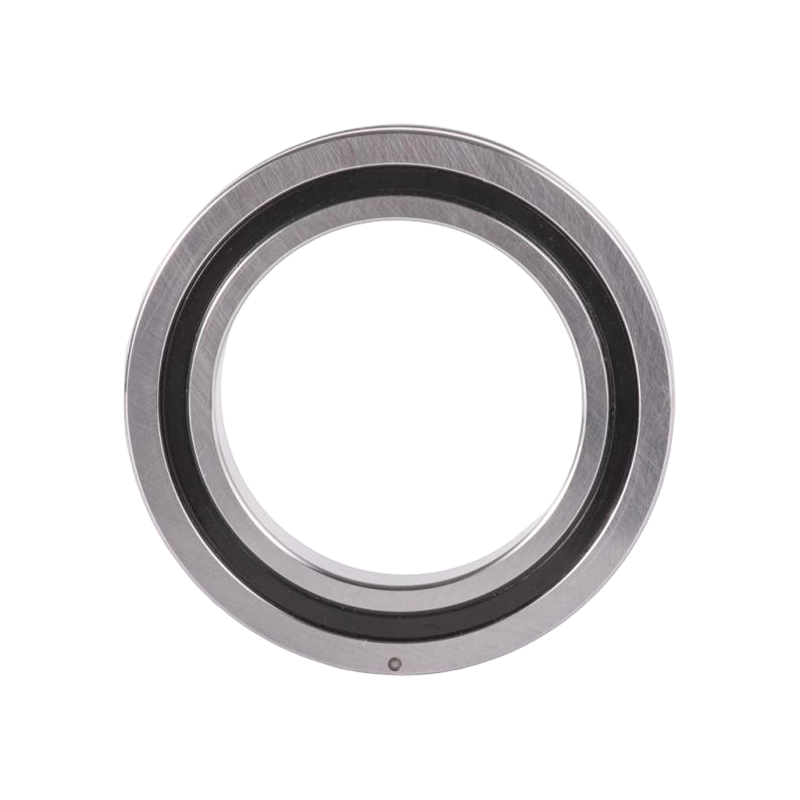

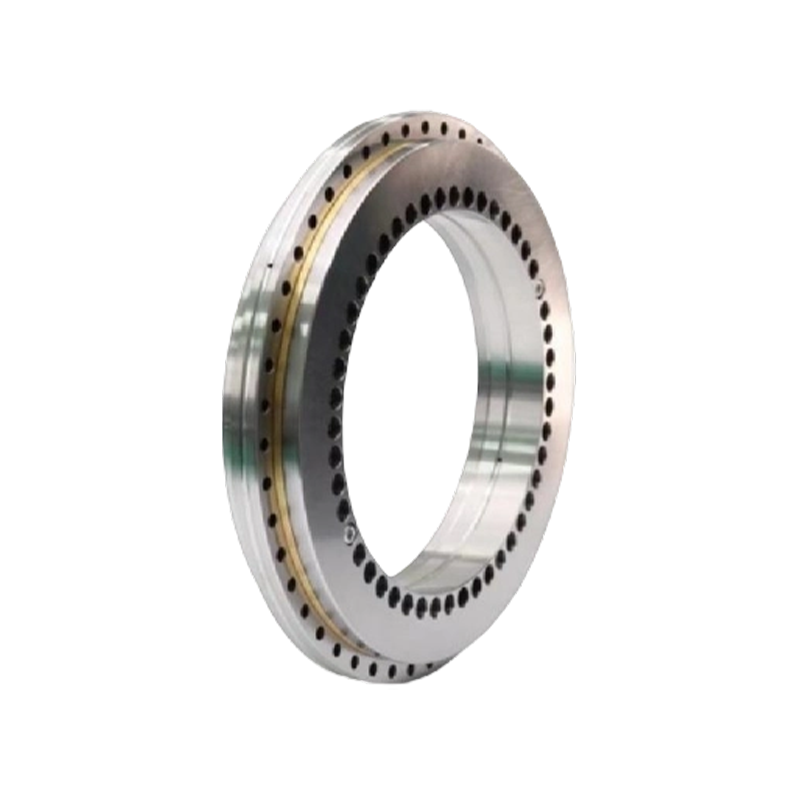

Křížová válečková ložiska (křížová válečková ložiska) Křížová válečková ložiska, známá také jako křížová válečková ložiska, využívají vnitřní strukturu, kde jsou válečky uspořádány křížově pod úhlem 90° vůči sobě v oběžných drahách ve tvaru V. Mezi válečky jsou umístěny separátory nebo rozpěrky. Tato konstrukce umožňuje jedinému ložisku současně zvládat zatížení ve všech směrech, včetně radiálního zatížení, axiálního zatížení a klopných momentů. Ložiska se vyznačují minimálními celkovými rozměry (miniaturizace), vysokou tuhostí, vysokou přesností otáčení a kombinovanou nosností. Proto se nejlépe hodí pro: Klouby nebo rotační části průmyslových robotů. Rotační části manipulátorů/robotů.Otočné stoly obráběcích center.Přesné otočné stoly.Zdravotnická technika.Měřicí přístroje.Výrobní zařízení IC a další aplikace. Konstrukční typy zkřížených válečkových ložisek Zkřížená válečková ložiska jsou obecně klasifikována do tří konstrukčních forem: Vnější kroužek oddělitelný, vnitřní kroužek integrovaný. Vnější kroužek integrovaný, vnitřní kroužek oddělitelný. Vnější i vnitřní kroužky jsou integrovány.

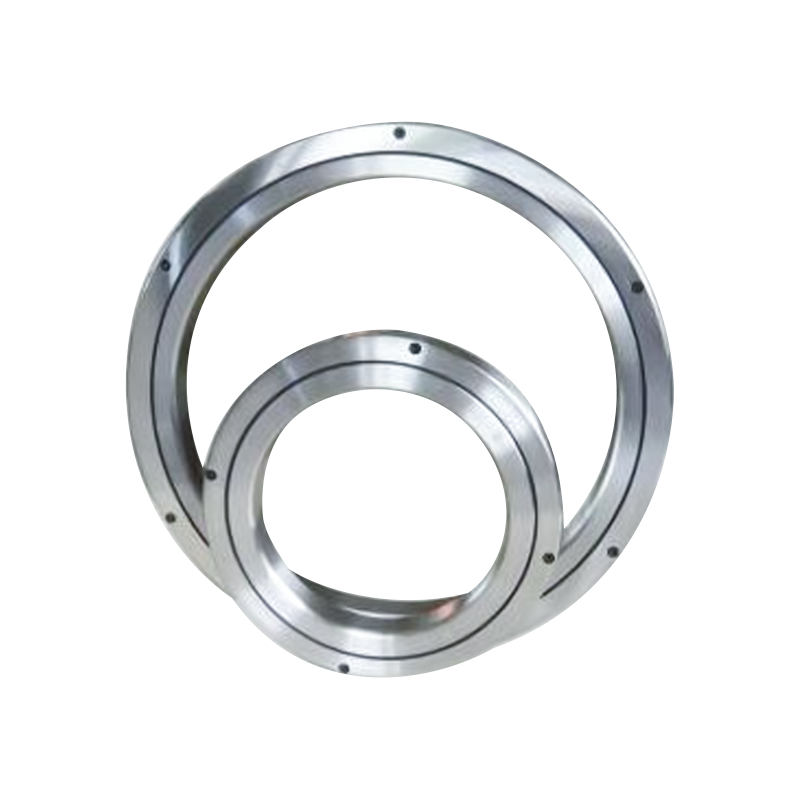

1. Typ RB (oddělitelný vnější kroužek, integrovaný vnitřní kroužek) Struktura: Vnější kroužek je rozdělen na dva kusy, zatímco vnitřní kroužek je jedna integrovaná součást. Použití: Vhodné pro aplikace vyžadující vysokou přesnost otáčení vnitřního kroužku.
2. Typ RE (integrovaný vnější kroužek, oddělitelný vnitřní kroužek) Struktura: Má stejné vnější rozměry jako typ RB, ale vnější kroužek je integrovaný a vnitřní kroužek je rozdělen na dva kusy. Použití: Vhodné pro aplikace vyžadující vysokou přesnost otáčení vnějšího kroužku.

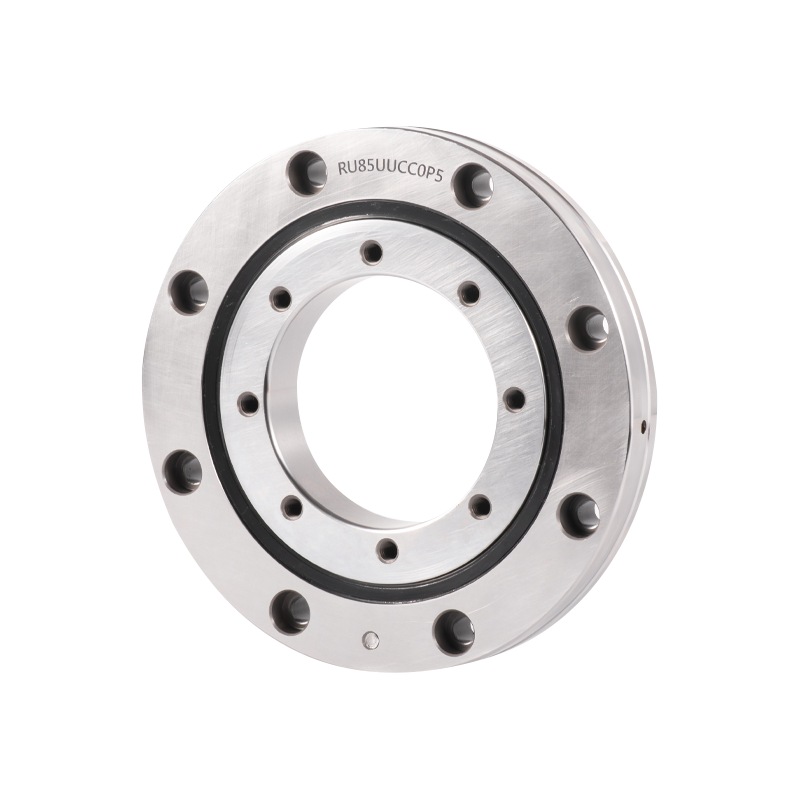

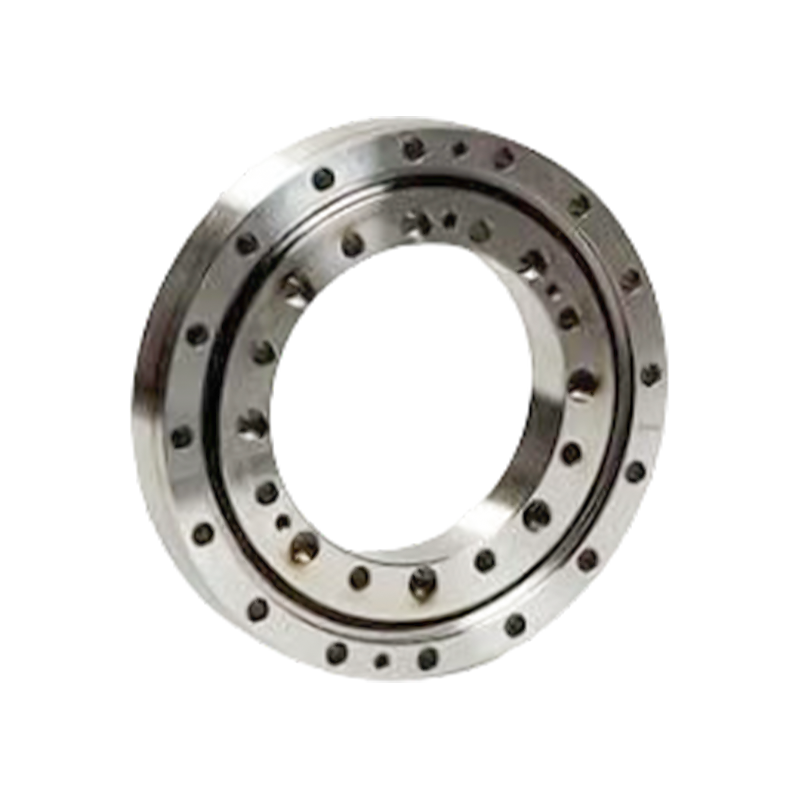

3. Typ RU (integrované vnitřní a vnější kroužky, s montážními otvory) Struktura: Vnitřní i vnější kroužky jsou integrované a mají montážní otvory. To eliminuje potřebu upevnění přírub a opěrných sedel, takže použití je velmi pohodlné. Výkon: Vzhledem k tomu, že vnitřní a vnější kroužky jsou integrované, má instalace minimální vliv na výkon a zajišťuje stabilní přesnost otáčení a krouticí moment. Použití: Vhodné pro aplikace vyžadující vysokou přesnost otáčení vnitřního i vnějšího kroužku.

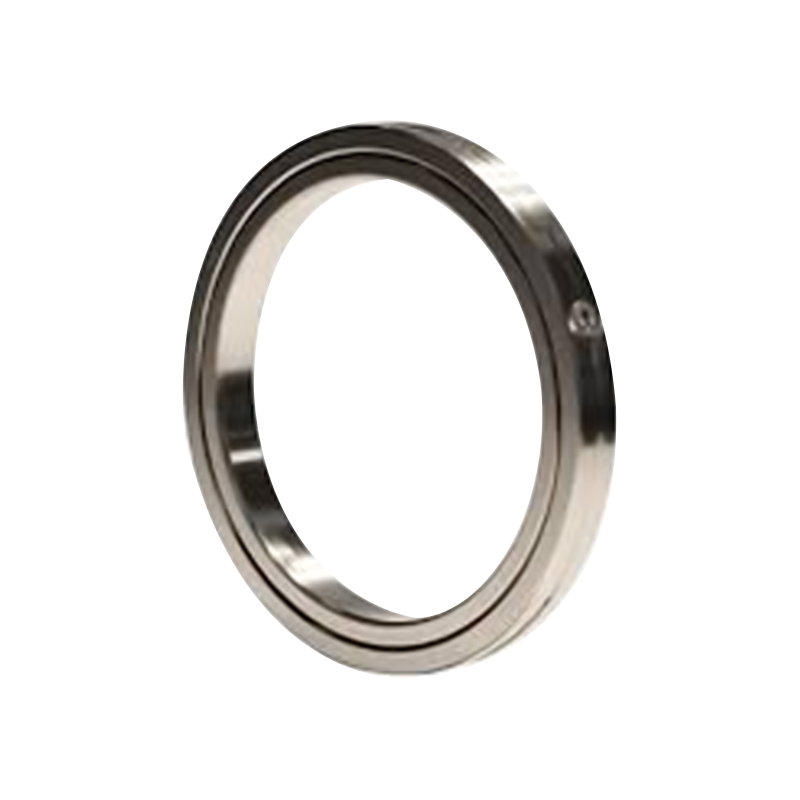

4. Typ RA (oddělitelný vnější kroužek, integrovaný vnitřní kroužek, ultratenká) struktura: Ultratenká konstrukce, kde je tloušťka vnitřního a vnějšího kroužku maximálně snížena. Konstrukce je stejná jako u typu RB, s děleným vnějším kroužkem. Použití: Vhodné pro díly vyžadující lehkou a kompaktní konstrukci, jako jsou rotační sekce robotů a manipulátorů.

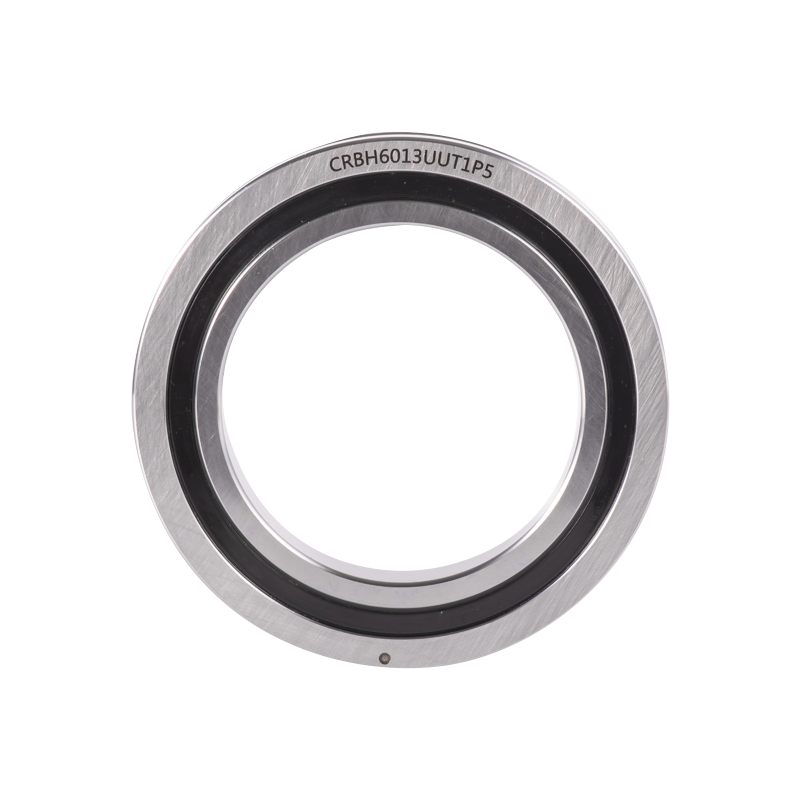

5. Typ RBH (integrované vnitřní a vnější kroužky, ultratenká)Struktura: Ultratenká konstrukce s integrovanými vnitřními a vnějšími kroužky, ale bez montážních otvorů. Vyžaduje upevnění pomocí přírub a podpěrných sedel během instalace.Výkon: Integrovaná struktura obou kroužků zabraňuje degradaci výkonu v důsledku instalace a zajišťuje stabilní přesnost otáčení a krouticí moment.Uplatnění: Vhodné pro aplikace vyžadující malé rozměry (miniaturizace) při zachování vysoké přesnosti otáčení pro vnitřní i vnější kroužky.
6. Typ SX (integrovaný vnitřní kroužek, oddělitelný vnější kroužek, ultratenký) Struktura: Pro stejný průměr hřídele má typ SX menší průřez než typ RB. Díky ultratenké konstrukci nemají vnitřní ani vnější kroužky montážní otvory, což vyžaduje upevnění pomocí přírub a sedel ložisek během instalace. Použití: Vhodné pro aplikace, kde se vnitřní kroužek otáčí.

Ložiska průmyslových robotů: Profesionální překlad
Ložiska průmyslových robotů jsou základními součástmi robotů, které se používají především v kloubech, otočných jednotkách a přesných otočných stolech.
Mezi hlavní typy patří zkřížená válečková ložiska a tenkostěnná ložiska s konstantním průřezem.
Od těchto ložisek se vyžaduje, aby vydržela vícesměrná zatížení a zároveň nabízela vlastnosti, jako je vysoká přesnost, vysoká tuhost a nízké tření.

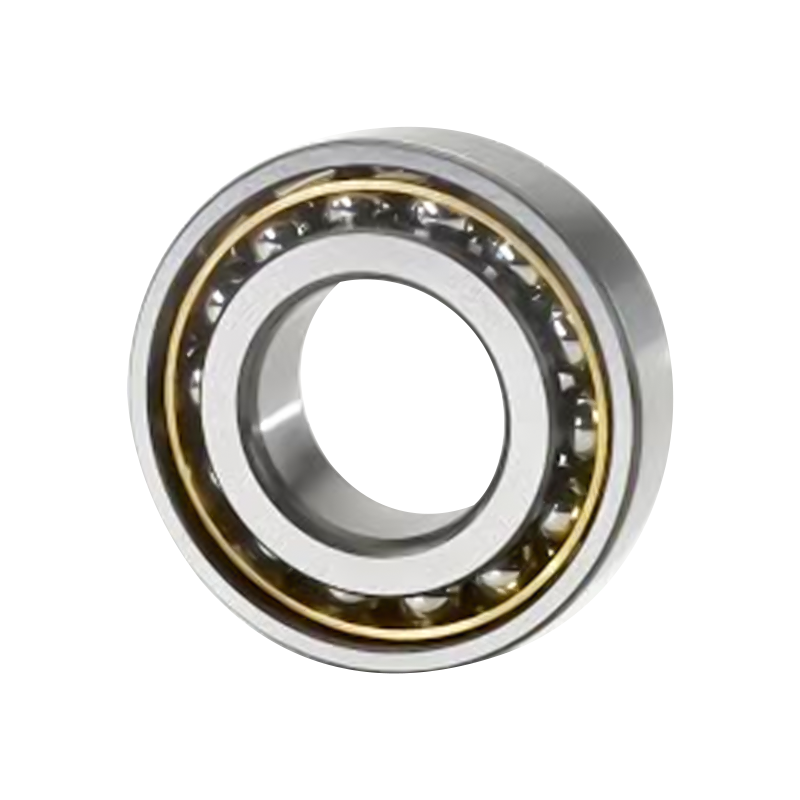

Oběžné dráhy vnitřního a vnějšího kroužku kuličkového ložiska s kosoúhlým stykem jsou vůči sobě posunuty ve směru osy ložiska. To znamená, že tato ložiska jsou navržena pro kombinovaná zatížení, tj. jak radiální, tak axiální zatížení. Axiální únosnost kuličkového ložiska s kosoúhlým stykem se zvyšuje s rostoucím stykovým úhlem. Kontaktní úhel je definován jako úhel mezi přímkou ​​spojující kontaktní body koule a oběžnými drahami (tj. směr, kterým se kombinované zatížení přenáší z jedné oběžné dráhy na druhou) a přímkou ​​kolmou k ose ložiska v radiální rovině.

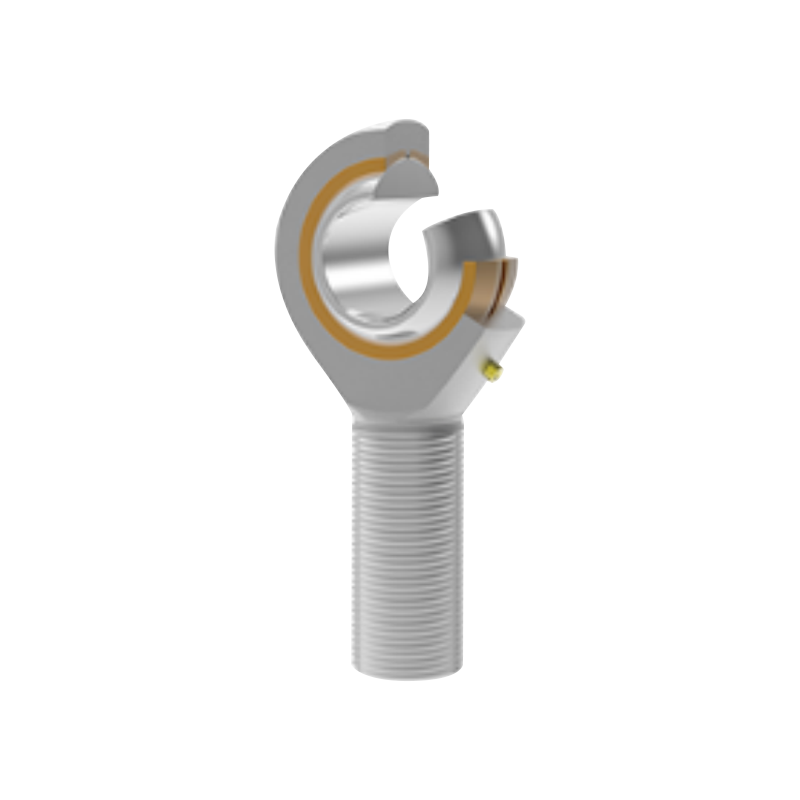

Ložiska na konci tyče jsou základní mechanické součásti používané v různých aplikacích k zajištění rotačního a oscilačního pohybu mezi dvěma spojenými součástmi. Hrají klíčovou roli při přenosu pohybu a zatížení v různých průmyslových a automobilových systémech a nabízejí vysokou přesnost a efektivitu v náročných prostředích.

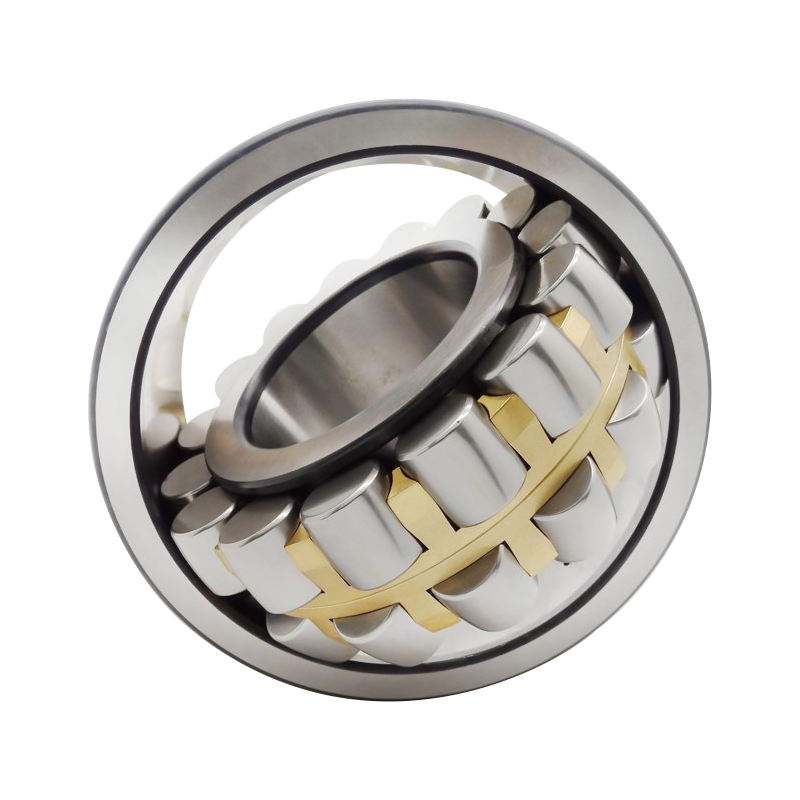

Soudečkové ložisko se skládá z vnějšího kroužku s kulovou oběžnou dráhou a vnitřního kroužku se dvěma oběžnými dráhami, jedné nebo dvou klecí a sady kulových válečků.
Protože střed kulové oběžné dráhy vnějšího kroužku se shoduje se středem ložiska, má ložisko samonaklápěcí vlastnost (Self-Alignment). To umožňuje automaticky kompenzovat nesouosost vyplývající z úhlových chyb mezi hřídelí a skříní nebo z průhybu hřídele.
Tato ložiska jsou schopna přenášet velká radiální zatížení a určitá obousměrná axiální zatížení, což je činí zvláště vhodnými pro aplikace vystavené velkému zatížení nebo vibracím.
Soudečková ložiska jsou k dispozici se dvěma typy vrtání: s válcovou dírou a kuželovou dírou. Ložiska s kuželovou dírou jsou označena příponou "K" (s kuželem 1:12) nebo "K30" (s kuželem 1:30) podle základního označení.

Válečková ložiska jsou ložiska, kde jsou válečky a oběžné dráhy v přímém kontaktu.
Mají vysokou nosnost a primárně přenášejí radiální zatížení. Vzhledem k nízkému tření mezi valivými tělesy a prstencovými žebry/přírubami jsou vhodné pro vysokorychlostní otáčení.
V závislosti na přítomnosti nebo nepřítomnosti přírub na kroužcích jsou rozděleny do:

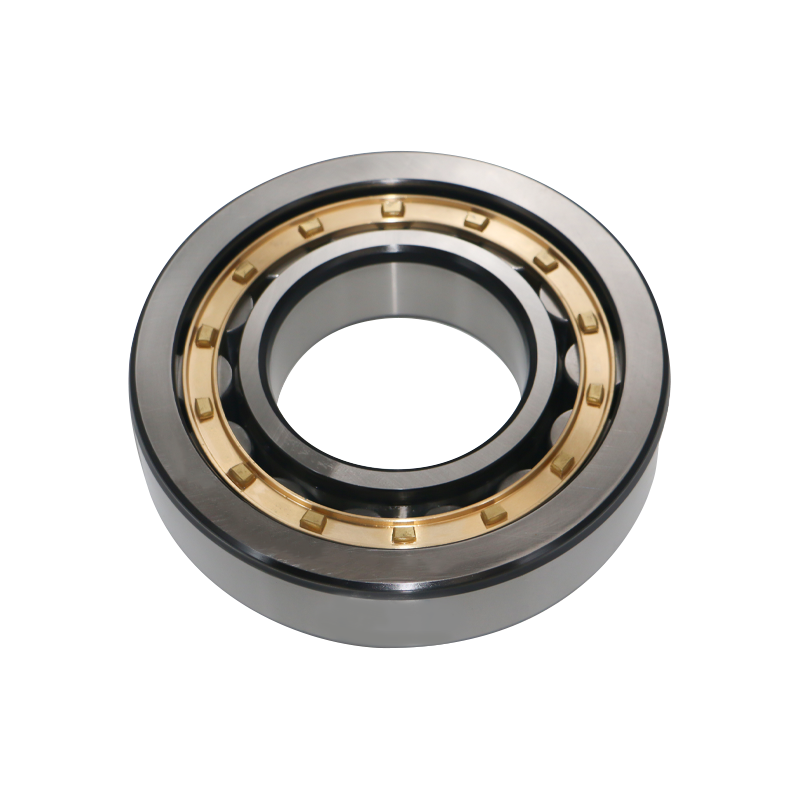

Jednořadá válečková ložiska: Typy NU, NJ, NUP, N a NF.
Dvouřadá válečková ložiska: Jako jsou typy NNU a NN.
Tato ložiska mají typicky oddělitelný vnitřní kroužek a vnější kroužkovou strukturu.
Válečková ložiska bez přírub na vnitřním nebo vnějším kroužku umožňují relativní axiální posunutí mezi vnitřním a vnějším kroužkem. V důsledku toho mohou být tyto typy používány jako volná (plovoucí) ložiska (neboli "ložiska s volným koncem").
Válečková ložiska s dvojitou přírubou na jedné straně a jednoduchou přírubou na opačném kroužku vydrží určitý stupeň axiálního zatížení v jednom směru.
Obecně se používají lisované ocelové klece nebo opracované masivní mosazné klece. Některé konstrukce však také využívají lisované polyamidové klece.

Konstrukce kuželíkových ložisek má kuželové plochy na misce (vnější kroužek), kuželce (vnitřní kroužek) a válečků, přičemž vrcholy těchto ploch se sbíhají ve společném bodě osy ložiska.
Kromě metrických sériových ložisek jsou k dispozici také palcová sériová ložiska.
Tento typ ložiska je vhodný pro aplikace zahrnující velké nebo rázové zatížení.
Kuželíková ložiska:
Jsou schopny současně přenášet radiální a axiální zatížení v jednom směru.
Vzhledem k tomu, že při radiálním zatížení tohoto typu ložiska vzniká axiální komponentní síla, je nutné použít dvě ložiska společně, buď lícem k sobě, nebo zády k sobě, nebo musí být k použití spárována dvě nebo více ložisek.

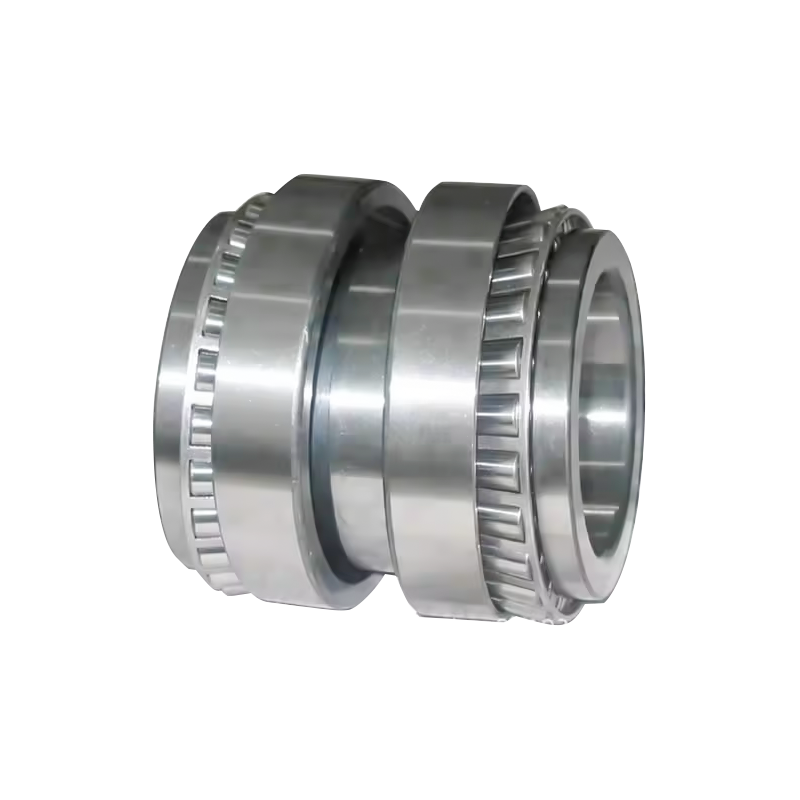

Jsou k dispozici ve standardních, středních a strmých typech, které mají různé velikosti kontaktních úhlů.
Ložiska metrické řady se středním kuželem jsou označena doplňkovým kódem „C“ přidaným jako přípona k číslu ložiska.
Ložiska, jejichž šířka vnějšího kroužku, malý vnitřní průměr vnějšího kroužku a kontaktní úhel jsou určeny podle specifikace ISO 355, jsou označena pomocným příponovým kódem „J“.

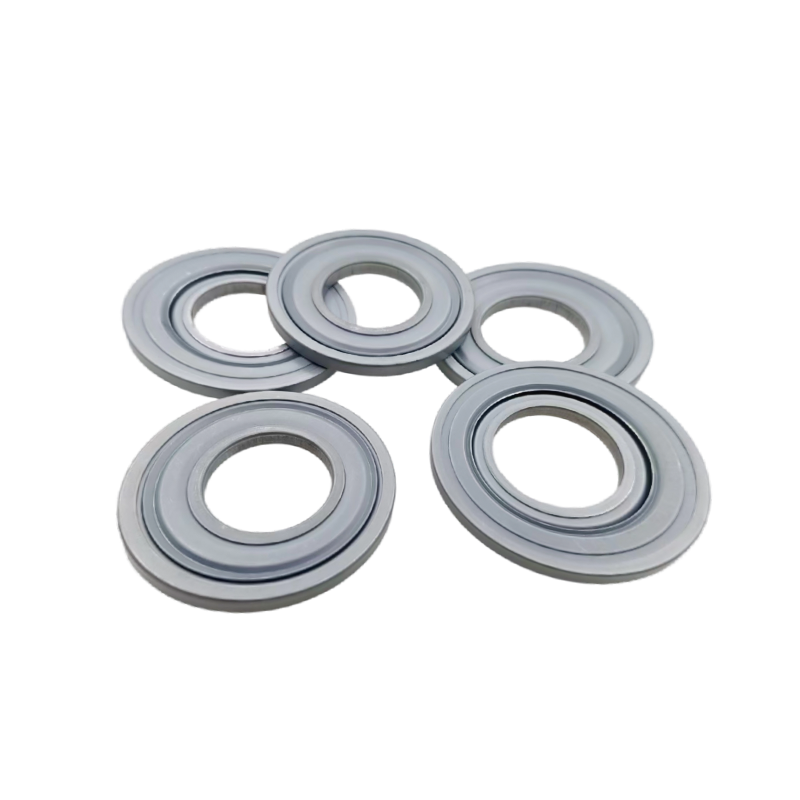

Kovové těsnění NILOS-RING je kovový těsnicí prvek speciálně navržený pro ložiska mazaná tukem. Jeho účelem je chránit ložiska před vnikáním nečistot.
Celokovové kroužky NILOS jsou navrženy tak, aby zabránily vnikání nečistot, prachu, úlomků a jiných abrazivních nečistot do kuličkových i válečkových ložisek. To pomáhá prodloužit dobu provozuschopnosti a životnost ložisek, zejména v náročných provozních prostředích a průmyslových odvětvích.

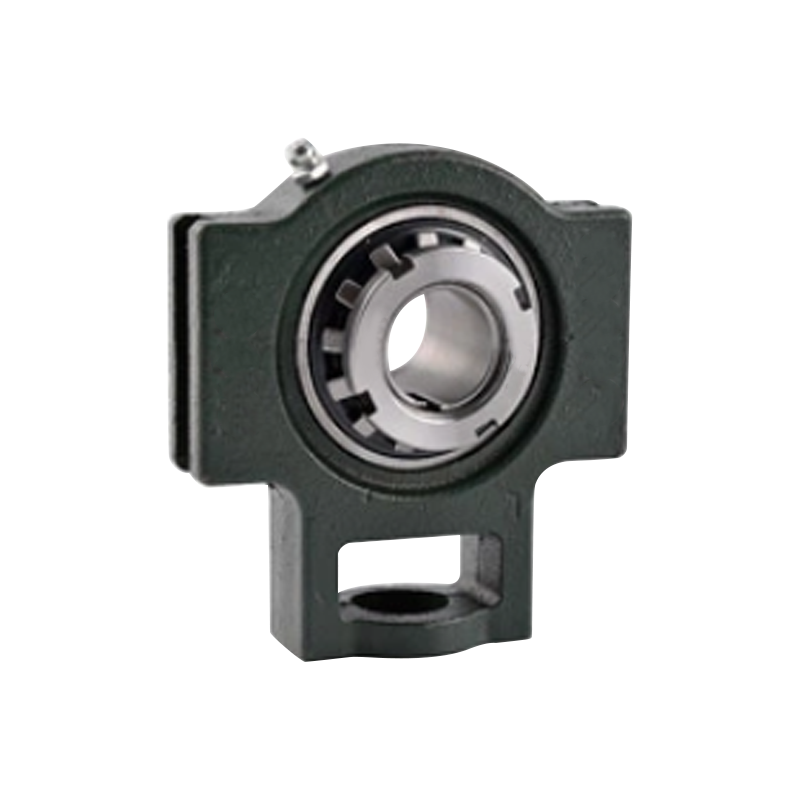

Stojaté ložiskové jednotky / Stojatá ložiska Stojatá ložisková jednotka (také známá jako Stojatá ložisková jednotka) je sestava ložiska, která kombinuje valivé ložisko s ložiskovou skříní. Jedná se o ložiskovou jednotku připravenou k instalaci, která obsahuje pouzdro se základnou a vložkové ložisko v montážním bloku. Montážní blok je připevněn k základně a hřídel je poté vložena, což umožňuje otáčení vnitřních součástí. Základní hodnota těchto jednotek spočívá ve skutečnosti, že se jedná o plně samostatné, předem namazané jednotky, které jsou připraveny k montáži na zařízení, což značně zjednodušuje proces montáže mechanických strojů. Konstrukční vlastnosti namontovaných ložisek Namontované ložiskové jednotky využívají integrovanou konstrukci ložiska a montážního pouzdra. U samonaklápěcích typů je ložisko zajištěno pojistným kroužkem (nebo pojistným kroužkem). Tyto jednotky mají schopnost automatického vyrovnávání, což jim umožňuje vyrovnat se s nesouosostí hřídele nebo úhlovými chybami až do 3°.
