Co dělá ložisko SI5TK ideálním bezúdržbovým řešením pro miniaturní spoje?

Pochopení ložiska SI5TK v systémech přesného pohybu

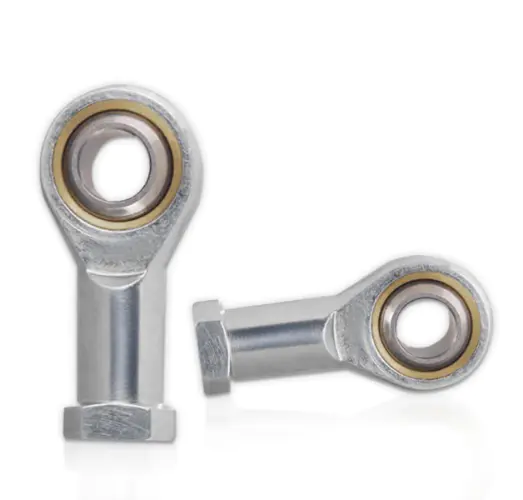

Když inženýři a specialisté na nákup hledají kompaktní, samomazací konec tyče, který eliminuje potřebu neustálého mazání, Ložisko SI5TK často se objevuje jako referenční bod. This miniature rod end belongs to the SI5T/K series, a family of complete self-lubricating spherical plain bearings designed for low-speed oscillating motion. Unlike conventional metal-on-metal joints that require periodic oiling, this unit integrates a PTFE composite liner directly into the spherical raceway. Výsledkem je bezúdržbová součást, která se hodí do těsných sestav, aniž by byla obětována nosnost nebo flexibilita vyrovnání.

This article provides a detailed technical breakdown of the SI5TK rod end, including its full dimensional chart, material composition, environmental limits, and application scenarios. Every parameter from the manufacturer datasheet is included so that you can make an informed selection decision without cross-referencing multiple sources.

Rozměry ložisek SI5TK a podrobné specifikace

Rozměrovou obálku ložiska SI5TK určuje jeho vrtání 5 mm a vnitřní závit M5x0,8. Tyto dvě vlastnosti určují, jak se konec tyče namontuje na protilehlé hřídele a závitové tyče. Níže uvedená tabulka uvádí všechny kritické rozměry v milimetrech, které odpovídají standardnímu datovému listu pro řadu SI5T/K.

Přípustný úhel náklonu 13 stupňů je klíčový údaj. To znamená, že konec tyče SI5TK může kompenzovat nesouosost mezi hřídelí a pouzdrem bez zablokování. The dynamic load rating of 5.7 kN and static rating of 6.0 kN indicate that this bearing is intended for light to moderate loads, consistent with its 16-gram weight and miniature footprint.

Materiálové a environmentální parametry ložiska SI5TK

Výkon každého táhla závisí na materiálech použitých při jeho konstrukci. Ložisko SI5TK kombinuje tělo z uhlíkové oceli s tvrzenou ocelovou kuličkou a vložkou z PTFE kompozitu. Každá vrstva plní specifickou funkci v odolnosti proti opotřebení, ochraně proti korozi a samomazání.

Materiálové složení

• Tělo konce tyče: Uhlíková ocel, pozinkovaná pro ochranu proti korozi.
• Vnitřní koule: Ložisková ocel GC15, kalená na HRC 58-64, s tvrdým chromováním na kulovém povrchu.
• Kluzný třecí pár: Ocel plus kompozitní vložka PTFE, umožňující samomazání bez oleje.

The hard chrome plating on the ball reduces friction and resists corrosion, while the PTFE liner transfers a thin film of polytetrafluoroethylene onto the ball surface during operation. Díky této přenosové fólii je ložisko SI5TK bezúdržbové.

Provozní teplota a limity pohybu

• Pracovní teplota: -30 stupňů C až 80 stupňů C, při krátkodobé expozici až 120 stupňů C.
• Typ pohybu: Nízkorychlostní oscilace a kompenzace sklonu pod malým úhlem. Nevhodné pro vysokorychlostní nepřetržité otáčení.

Tyto limity jsou důležité pro konstruktéry. Pokud aplikace vyžaduje nepřetržité otáčení nebo rychlosti vyšší než několik stovek otáček za minutu, měl by být vybrán jiný typ ložiska. SI5TK je optimalizován pro vratný nebo oscilační pohyb, kde se kloub musí sám vyrovnat pod zatížením.

Výhody produktu a výhody designu

Hlava tyče SI5TK nabízí několik praktických výhod, které zkracují dobu montáže a dlouhodobé náklady na údržbu. Následující seznam shrnuje hlavní výhody uvedené v technickém listu.

1. Bezúdržbové samomazání: Kompozitní vložka PTFE eliminuje potřebu mazání, olejových trysek nebo mazacích fitinků. Ložisko lze ihned namontovat a používat.
2. Kompenzace velkého nesouososti: Maximální úhel náklonu 13 stupňů kompenzuje chyby při instalaci, umožňuje vychýlení hřídele a zabraňuje zatížení hran.
3. Kompaktní a lehký: S miniaturním profilem a hmotností pouhých 16 gramů vyhovuje lehkým mechanickým konstrukcím.
4. Spolehlivá nosnost: Tvrzená kulička a pozinkované tělo zvládají radiální, axiální a kombinované zatížení v oscilačních aplikacích.
5. Odolnost proti povrchové korozi: Pozinkování na těle a tvrdý chrom na kouli odolávají korozi a vlivům prostředí.
6. Jednoduchá montáž: Vnitřní závit a kompaktní tělo umožňují snadnou montáž. Pravý závit je standardní; levý závit SI5TL/K je k dispozici pro nastavení délky ve stylu napínáku.
7. Čistší než alternativy mazané olejem: Ve srovnání s koncovkami tyčí mazanými olejem nemá SI5TK žádnou olejovou trysku, díky čemuž je kompaktnější a vhodný pro utěsněná zařízení nebo zařízení citlivá na olej.

Tyto výhody mají určitá omezení. Ložisko SI5TK není určeno pro vysokorychlostní plynulé otáčení. PTFE vložka také není vhodná pro extrémně vysoký tlak nebo silně znečištěná prostředí s abrazivním prachem. Výběr správného ložiska pro provozní podmínky je zásadní pro dlouhou životnost.

Typické aplikační scénáře pro ložisko SI5TK

SI5TK patří do kategorie miniaturních kloubů rybího oka s nízkým zatížením, často používaných v táhlech, tlačných tyčích a tažných mechanismech. Typické jsou následující oblasti použití.

• Automatizační zařízení: Malé výkonné mechanismy, pneumatické válce, miniaturní servo táhla, nastavitelné táhla.
• Robotika a modely: Vzdělávací roboti, klouby robotických paží, propojení leteckých a závodních modelů.
• Balicí a lehké stroje: Malé houpací mechanismy, napínací táhla.
• Laboratorní a nástrojové přípravky: Nastavitelné podpěry, malé push-pull mechanismy.
• Obecné stroje: Miniaturní hydraulické válce, spojky fitness zařízení, testovací zařízení.

Ve všech těchto případech poskytuje ložisko SI5TK kompaktní otočný bod, který se samočinně vyrovnává a nevyžaduje žádné mazání. Jeho vnitřní závit M5x0,8 přijímá standardní metrické závitové tyče, což usnadňuje integraci do stávajících konstrukcí.

Přehled a průvodce výběrem řady SI5T/K

Ložisko SI5TK je součástí řady kompletních samomazných ložisek ojnic SI5T/K. Série obsahuje několik velikostí vrtání a specifikací závitů. Pochopení řady pomáhá při výběru jiné velikosti pro související projekt.

Přípona L označuje levý závit, například SI5TL/K. Levé závity jsou užitečné v sestavách napínáků, kde otáčení konce tyče upravuje celkovou délku. Verze z nerezové oceli jsou také k dispozici s příponou X pro aplikace vyžadující vyšší odolnost proti korozi. Tyto sériové možnosti umožňují konstruktérům standardizovat stejnou technologii samomazných konců tyče pro celou řadu velikostí strojů.

Tipy pro výběr ložiska SI5TK

• Ložisko SI5TK používejte pouze pro nízkorychlostní vratný pohyb. Není vhodný pro vysokorychlostní plynulé otáčení.
• Pro skutečné provozní zatížení se jako bezpečnostní rezerva doporučuje použít maximálně jednu třetinu jmenovité statické únosnosti. Pro SI5TK to znamená udržovat trvalé provozní zatížení pod přibližně 2,0 kN.
• Potvrďte směr závitu požadovaný sestavou. Pravý závit je standardní; v případě potřeby specifikujte levý závit.
• Zvažte rozsah provozních teplot. Standardní jednotky zvládají teploty -30 °C až 80 °C, s krátkodobými špičkami až 120 °C.
• Vyhněte se abrazivnímu prachu a vysokotlakému prostředí, které může poškodit PTFE vložku.

Často kladené otázky o ložisku SI5TK

Q1: Jaká je velikost závitu ložiska SI5TK?

Ložisko SI5TK používá vnitřní závit M5x0,8 s přesností 6H. Jedná se o standardní metrický jemný závit, který přijímá závitové tyče a čepy M5.

Q2: Je ložisko SI5TK levotočivé nebo pravotočivé?

Standardní SI5TK má pravý závit. Verze s levým závitem je k dispozici jako SI5TL/K. Použití jednoho pravého a jednoho levého konce tyče v táhlu umožňuje nastavení délky otáčením ojnice.

Q3: Vyžaduje ložisko SI5TK mazání?

č. Ložisko SI5TK je bezúdržbová samomazná hlavice tyče. Jeho PTFE kompozitní vložka eliminuje potřebu oleje nebo maziva. Nemá olejovou trysku a lze jej instalovat a používat přímo.

Q4: Jaký je maximální úhel náklonu ložiska SI5TK?

Přípustný úhel sklonu je 13 stupňů. To umožňuje ložisku kompenzovat nesouosost mezi hřídelí a tělesem bez váznutí nebo zatížení hran.

Q5: Jaká je únosnost pro ložisko SI5TK?

Dynamická únosnost je 5,7 kN a statická 6,0 kN. Pro nepřetržitý provoz se doporučuje udržovat pracovní zatížení v rozmezí jedné třetiny statické jmenovité hodnoty, přibližně 2,0 kN.

Q6: Lze ložisko SI5TK použít ve vysokorychlostních aplikacích?

č Ložisko SI5TK je určeno pro nízkorychlostní oscilační a naklápěcí pohyb. Není vhodný pro vysokorychlostní plynulé otáčení. PTFE vložka a design kulového páru jsou optimalizovány pro vratný pohyb.

Q7: Jaký je rozsah provozních teplot ložiska SI5TK?

The standard SI5TK bearing operates from -30 degrees C to 80 degrees C, with short-term exposure up to 120 degrees C. Higher temperatures may degrade the PTFE liner and reduce service life.

Q8: Jaké materiály se používají v ložisku SI5TK?

Tělo konce tyče je z uhlíkové oceli s pozinkováním. Vnitřní kulička je z ložiskové oceli GC15, kalená na HRC 58-64, s kulovým povrchem z tvrdého chromu. Kluzný kontakt je ocelový plus PTFE kompozitní vložka.
