V náročném světě těžkého průmyslu zařízení časdo pracují v extrémních podmínkách vyznačujících se velkým radiálním zatížením, středním axiálním zatížením a nevyhnutelnou nesouosostí hřídele. Soudečková ložiska jsou speciálně navrženy tak, aby v těchto prostředích prosperovaly. Jejich jedinečná vnitřní geometrie jim umožňuje samočinné vyrovnání, což zajišťuje hladké otáčení, i když hřídel a pouzdro nejsou dokonale soustředné.
Jako vedoucí továrna na ložiska a společnost na výrobu ložisek v Číně , UKL Bearing Manufacturing Co., Ltd. (Wuxi) poskytuje vysoce výkonná řešení sférických válečků navržená pro maximální životnost. S naší modernizační základnou a 15letými exportními zkušenostmi dodáváme precizně zpracované komponenty, které udržují globální průmysl v pohybu.
Technika za soudečkovými ložisky

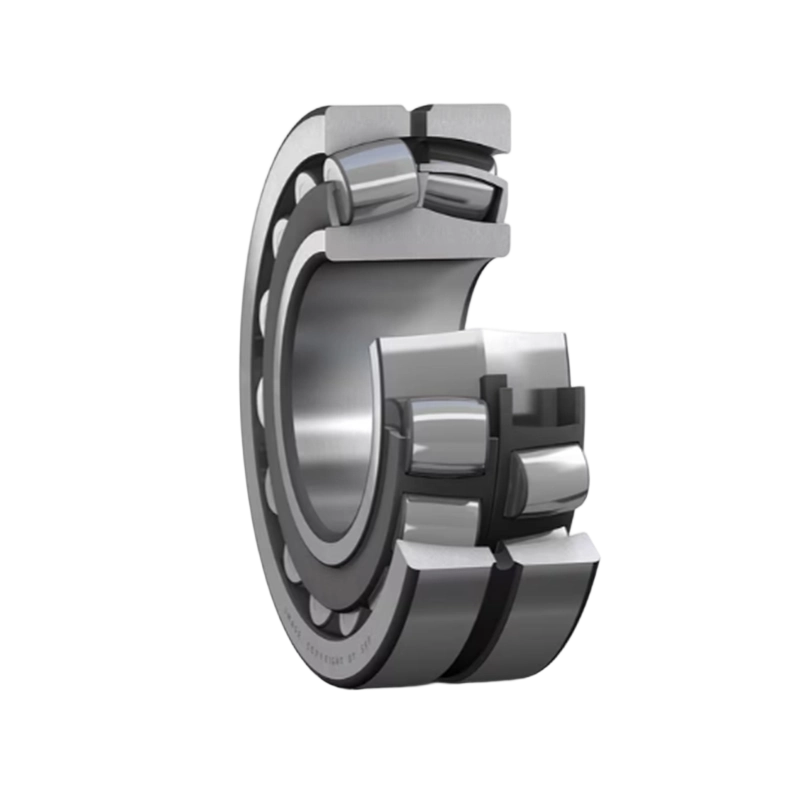

Sférické válečkové ložisko obsahuje dvě řady symetrických válečků soudkovitého tvaru, které běží ve společné kulové dráze vnějšího kroužku a dvou oběžných drahách vnitřního kroužku nakloněných pod úhlem k ose ložiska.
Tento design poskytuje tři zásadní výhody:
- Samozarovnání: Ložisko dokáže vyrovnat úhlové nesouososti až 2° až 3° bez zvýšení tření nebo snížení životnosti ložisek.
- Výjimečná nosnost: Díky dlouhým válečkům s velkým průměrem a vysokému stupni shody mezi válečky a oběžnými drahami nabízejí tato ložiska nejvyšší únosnost ze všech typů válečkových ložisek.
- Robustnost: Jsou přirozeně odolné vůči rázovému zatížení a vibracím, díky čemuž jsou standardní volbou pro „špinavá“ a „tvrdá“ průmyslová odvětví.
Technické konfigurace a varianty provedení
V UKL vyrábíme širokou škálu soudečkových ložisek pro splnění specifických provozních požadavků se zaměřením na konstrukci klece a typy vrtání.
| Funkce designu | Popis | Nejlepší aplikace |
| CC design | Dvě ocelové klece okenního typu, vnitřní kroužek bez příruby a vodicí kroužek. | Vysoké rychlosti a velká radiální zatížení. |
| Design CA | Jednodílná obrobená mosazná klec, příruby na vnitřním kroužku. | Silné rázové zatížení a prostředí s vysokými vibracemi. |
| MB design | Dvoudílná opracovaná mosazná klec vedená na vnitřním kroužku. | Přesné aplikace vyžadující nízkou hlučnost a vysokou stabilitu. |
| K Bore | Kuželový otvor (poměr 1:12 nebo 1:30). | Používá se s adaptérem nebo stahovacími pouzdry pro snadnou montáž. |
| Funkce W33 | Mazací drážka a tři otvory ve vnějším kroužku. | Standardní pro účinné domazávání a odvod tepla. |
Výhoda UKL: Precizní výroba v Číně
Od našeho založení v roce 2020 UKL Bearing Manufacturing Co., Ltd. spojila agilitu integrovaného obchodního podniku s technickou hloubkou modernizovaného výrobního zařízení.
1. Čistota materiálu a tepelné zpracování
Tajemství odolného soudečkového ložiska spočívá v oceli. Pro větší velikosti používáme vysoce čistou, vakuově odplyněnou ocel GCr15SiMn. naše tepelné zpracování proces zahrnuje specializované kalení v solné lázni, které zajišťuje, že oběžné dráhy mají vysokou povrchovou tvrdost při zachování houževnatého jádra, které odolává praskání při rázovém zatížení.
2. Pokročilé broušení a superfinišování
Abychom minimalizovali tvorbu tepla a maximalizovali tloušťku mazacího filmu, podstupují naše válečky a oběžné dráhy super-dokončování . Tímto procesem je dosaženo submikronové povrchové úpravy, snížení koeficientu tření a výrazného prodloužení únavové životnosti ložiska ve srovnání se standardními průmyslovými produkty.
3. 15 let zkušeností s exportem OEM/ODM
Rozumíme globální krajině. Náš tým více než 200 kvalifikovaných odborníků řídí celý výrobní proces – od kování a soustružení to automatizovaná montáž . Tato vertikální integrace nám umožňuje nabízet flexibilní, přizpůsobené služby pro klienty v Evropě, Asii a na Středním východě, včetně celního odbavení (C3, C4) a specializovaných konstrukcí odolných proti vibracím pro vibrační síta.
4. Přísná kontrola kvality
Každé ložisko UKL, které funguje podle přísných norem ISO, je testováno na rozměrovou přesnost, radiální vůli a rotační vibrace. Tento závazek zajišťuje, že naše produkty splňují „mimořádně vysoké požadavky na přesnost a spolehlivost“, které očekávají naši globální partneři.
Aplikace v globálním těžkém průmyslu
Naše vysokokapacitní soudečková ložiska jsou důvěryhodnou volbou pro:
- Těžba a stavebnictví: Drtiče, vibrační třídiče a dopravníky.
- Ocelárny: Stroje na plynulé lití a válcovny.
- Papír a buničina: Sušící válce a lisovací válce.
- Moře a energie: Hlavní hnací hřídele a převodovky větrných turbín.
Často kladené otázky (FAQ)
1. Kdy bych měl zvolit soudečkové ložisko s kuželovým otvorem (K)?
Ložiska s kuželovou dírou jsou ideální, když potřebujete namontovat ložisko na hladkou hřídel pomocí adaptérového pouzdra, nebo když potřebujete přesně nastavit vnitřní radiální vůli během montáže. Ve srovnání s válcovými otvory je mnohem snazší je demontovat v těžkých strojích.
2. Jaká je výhoda mosazné klece (CA/MB) oproti ocelové kleci (CC)?
Mosazné klece jsou vysoce doporučeny pro aplikace s velkým rázovým zatížením, vysokými vibracemi nebo okrajovým mazáním. Nabízejí lepší třecí vlastnosti a vynikající strukturální integritu při odstředivých silách ve srovnání s lisovanými ocelovými klecemi.
3. Jak UKL zajišťuje, že jeho ložiska zvládnou vibrační aplikace?
Pro vibrační třídiče vyrábíme řadu „223“ se speciálními tolerancemi a zesílenými klecemi. Tato ložiska jsou navržena s užší tolerancí vrtání a vnějšího průměru, aby zvládla intenzivní zrychlení a vysokofrekvenční vibrace důlních zařízení.
4. Zvládnou soudečková ložiska axiální zatížení?
Ano. Zatímco jsou primárně určeny pro velká radiální zatížení, jejich šikmé válečky jim umožňují nést axiální zatížení v obou směrech. Pokud je však axiální zatížení nadměrné, může být lepší konzultovat poměr zatížení s naším technickým týmem.
5. Jak UKL podporuje urgentní náhrady pro globální klienty?
Jako integrovaný průmyslový a obchodní podnik udržujeme strategické vyrovnávací zásoby nejběžnějších velikostí (řady 222, 223, 230, 231 a 232). V kombinaci s našimi 15letými zkušenostmi s exportem vám můžeme poskytnout rychlé cenové nabídky a rychlou dopravu, abychom minimalizovali vaše prostoje.
