Co přináší ložisko 3200 A-2ZTN9/MT33: Specifikace, zatížení a omezení rychlosti

Rozměry jádra a klíčové specifikace

Každý návrh začíná geometrií. 3200 A-2ZTN9/MT33 v sobě spojuje dvě zátěžové cesty do jedné jednotky. Jeho uspořádání je ekvivalentní dvojici jednořadých kuličkových ložisek s kosoúhlým stykem uspořádaných zády k sobě v konfiguraci typu O, přesto vyžaduje znatelně méně axiálního prostoru. Níže uvedená tabulka uvádí základní rozměrová data, která inženýři nejprve zkontrolují.

Čtení otvoru, vnějšího průměru a šířky

Vrtání 10 mm a vnější průměr 30 mm definují kompaktní obálku, která se hodí pro malé převodovky, hřídele čerpadel a koncové skříně motorů. Díky šířce 14 mm je pár zády k sobě efektivní. Konstruktér získá axiální kapacitu dvou ložisek v půdorysu jen o málo širší než jednořadá jednotka. S hmotností přibližně 0,051 kg dodává ložisko malou rotační setrvačnost, což je důležité, když hřídel často zrychluje a zpomaluje.

Filety a vzdálenost tlakových bodů

Dvě hodnoty v tabulce lze snadno přehlédnout. Minimální rozměr zaoblení 0,6 mm říká strojníkovi, jak ostré mohou být rohy hřídele a osazení pouzdra. Roh těsnější než tato hodnota brání ložiskovému kroužku v úplném dosednutí na osazení, což vede k nesouososti a tření. Vzdálenost tlakových bodů 16 mm určuje, kde zatížení účinně působí podél osy. Použijte jej při výpočtu momentového zatížení na hřídeli, protože určuje rameno páky mezi ložiskem a působící silou.

Jmenovité zatížení a omezení rychlosti

Údaje o zatížení a rychlosti rozhodují o tom, zda ložisko přežije svůj pracovní cyklus. Publikovaná hodnocení jsou shrnuta na kartách níže, za nimiž následuje tabulka, která vysvětluje, co každé hodnocení v praxi znamená.

Statická versus dynamická kapacita

Dynamický jmenovitý výkon řídí nepřetržité otáčení, zatímco statický jmenovitý výkon chrání ložisko při otřesech při rozběhu, při přepravě nebo při zastavení stroje pod zatížením. Systém s častým rázovým zatížením by měl být nejprve zkontrolován proti statické hodnotě, protože trvalé promáčknutí v oběžných drahách je nevratné. Mez únavy je užitečnou referencí pro fáze s malým zatížením, kde se očekává, že ložisko bude běžet po dlouhou dobu, aniž by došlo k únavě povrchu.

Rychlostní hodnocení v praxi

Hodnoty otáček musí být odečteny společně s provedením těsnění a klece. Mezní otáčky 24 000 ot/min jsou dosažitelné, protože ložisko používá bezkontaktní štíty a lehkou polyamidovou klec, které snižují tření a teplo. Udržujte provozní otáčky pohodlně pod limitem, zejména při vysokých okolních teplotách, protože teplo generované při otáčkách zkracuje životnost maziva a zvyšuje opotřebení těsnění.

Dekódování kódu přípony

Označení 3200 A-2ZTN9/MT33 je kompaktním popisem konstrukční konfigurace. Každý prvek přípony vám říká něco konkrétního o tom, jak se ložisko chová, a proto správné čtení kódu zabraňuje nákladným chybám při objednávání.

Dvě označení štítů vypadají podobně a jsou často zaměňována. Bezkontaktní štít zanechává malou vůli, takže nepřidává téměř žádné tření, ale nabízí omezenou ochranu proti jemnému prachu. Kontaktní těsnění poskytuje lepší ochranu, ale při rychlosti generuje více tepla. Protože přípona 2Z označuje bezkontaktní provedení, ložisko se nejlépe hodí do čistého, uzavřeného prostředí, kde je rychlost hlavní prioritou.

Konstrukční výhody skutečných strojů

Geometrie zády k sobě

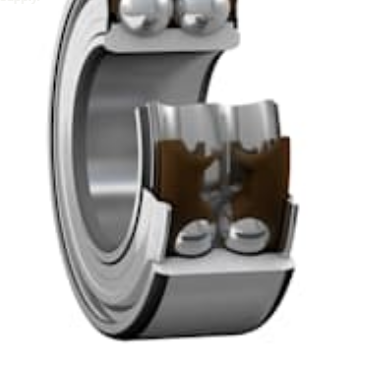

Uspořádání zády k sobě je hlavní výhodou dvouřadého designu. Dvě řady kuliček sdílejí jedinou sadu kroužků, takže dvojice zvládá radiální zatížení a axiální zatížení v obou směrech, přičemž hřídel udržuje vystředěný. Tato odolnost proti klopnému momentu je cenná tam, kde hřídel musí zůstat tuhá, jako je poloha záběru ozubených kol nebo oběžné kolo čerpadla, které má nerovnoměrný tah.

Ve srovnání s montáží dvou samostatných jednořadých ložisek snižuje integrovaná jednotka složitost obrábění. Vrtání pouzdra a osazení potřebují pouze jedno přesné sedlo a poměr předpětí mezi dvěma řadami se nastavuje spíše během výroby než montážníkem.

Vysokorychlostní schopnost

Vysoká rychlost závisí na tvorbě tepla, chování maziva a stabilitě klece. Kombinace bezkontaktních štítů a polyamidové klece udržuje nízké tření a pevná náplň maziva zabraňuje ztrátám při víření, které pocházejí z přeplnění. Konstruktéři se proto mohou zaměřit na hřídele, které běží výrazně nad konvenčními otáčkami, za předpokladu, že pouzdro odvádí teplo a provozní otáčky zůstanou v rámci jmenovitého limitu.

Předmazané provedení

Ložisko se dodává s mazivem MT33 již na svém místě. To zjednodušuje instalaci, protože není potřeba další krok mazání na montážní lince a odstraňuje se běžný zdroj kontaminace. U aplikací s utěsněním na celou dobu životnosti snižuje absence domazávacího portu také počet potenciálních únikových cest ve stroji.

Oblasti použití

Ložisko je vhodné pro stroje, které musí společně nést radiální a axiální zatížení uvnitř kompaktní rotační sekce. Mezi nejčastější oblasti použití patří:

• čerpadla: průmyslová čerpadla a vodní čerpadla, kde musí být řízen tah z oběžného kola.
• převodovky: převodovky a redukce, kde tuhost hřídele ovlivňuje kvalitu záběru ozubených kol.
• Elektromotory: motory a generátory, které běží vysokou rychlostí a potřebují stabilní polohu hřídele.
• Průmyslové stroje: kompaktní rotační sestavy, které přenášejí kombinovaná zatížení ve stísněných prostorech.

Když hledáte možnosti dodavatele, a Ložisko 3200 a-2ztn9/mt33 může být specifikován spolu s jeho rozměry a kódem přípony, což zabraňuje záměně s variantami, které mají různá těsnění nebo klece.

Průvodce výběrem

Použijte následující sekvenci k rozhodnutí, zda toto ložisko vyhovuje vaší aplikaci. Každý krok využívá údaje uvedené výše, takže rozhodnutí zůstává sledovatelné.

1. Definujte směr zatížení. Změřte radiální a axiální zatížení odděleně, včetně rázového zatížení a obratu zatížení. Pokud tah působí v obou směrech, je dvouřadý design silným kandidátem.
2. Zkontrolujte rychlost oproti limitu. Porovnejte provozní rychlost s mezními otáčkami 24 000 ot./min a ponechte si rezervu pro nárůst teploty a rychlostní špičky.
3. Potvrďte těsnění a namažte. Bezkontaktní štít 2Z a mazivo MT33 používejte, když je prostředí čisté a teplota zůstává v uvedeném rozsahu.
4. Ověřte geometrii ramen. Zkontrolujte, že poloměry osazení hřídele a pouzdra jsou alespoň 0,6 mm a že vzdálenost tlakových bodů 16 mm odpovídá momentové analýze.
5. Zkontrolujte statickou kapacitu. Potvrďte, že statická hodnota 4,3 kN pokrývá nejhorší případ otřesu nebo zatížení v klidu.

Pokud prostředí obsahuje abrazivní prach nebo oplachovou vodu, zvažte jiný typ těsnění. Bezkontaktní štít je navržen spíše pro uzavřené stroje než pro otevřené nebo drsné prostředí.

Instalace, mazání a plánování životního cyklu

Správná instalace chrání jmenovitý výkon. Vyčistěte hřídel a pouzdro, zkontrolujte rozměry podle publikovaných hodnot a rovnoměrně přitlačte kroužky tak, aby při usazování neprocházelo zatížení skrz koule. Vyhněte se přímému nárazu na těsnění, protože i malá deformace ocelového štítu může vytvořit kontakt, který rychlostí generuje teplo.

Protože je ložisko předmazáno, plán údržby se zaměřuje spíše na teplotu a vibrace než na pravidelné mazání. Sledujte teplotu krytu během uvádění do provozu a zaznamenávejte úrovně vibrací na začátku servisu. Postupný nárůst obou hodnot obvykle signalizuje předčasné opotřebení nebo nesouosost, což umožňuje nápravná opatření před poruchou. Když stroj pracuje ve stabilním a čistém prostředí, může předem naplněné mazivo vydržet dlouhé servisní intervaly bez dalšího mazání.
