3200 A-2ZTN9/MT33 Dvouřadá kuličková ložiska s kosoúhlým stykem

Name: 3200 A-2ZTN9/MT33 Dvouřadá kuličková ložiska s kosoúhlým stykem
Rating: 5 (99 reviews)

Dvouřadá kuličková ložiska s kosoúhlým stykem (DRACBB) Konstrukce dvouřadého kuličkového ložiska s kosoúhlým stykem (DRACBB) je v zásadě stejná jako u dvou jednořadých kuličkových ložisek s kosoúhlým stykem, ale zabírá podstatně méně axiálního prostoru. DRACBB dokáže pojmout radiální a axiální zatížení působící v obou směrech. Je schopen omezit obousměrné axiální posunutí hřídele nebo pouzdra. S typickým kontaktním úhlem 30° poskytuje vysoce tuhé uspořádání ložisek a odolává momentům přetočení.

Kontaktujte nás

PŘEDCHOZÍ:Žádný předchozí produkt DALŠÍ:Kuličková ložiska s kosoúhlým stykem 7200 BECBP

Popis
Specifikace
Kontaktujte nás

Charakteristika ložisek
· Kompaktní axiální prostor: Vyžaduje minimální axiální prostor.
· Prostorově úsporné řešení: Vhodné pro aplikace, kde je omezený axiální prostor, často nahrazuje dvě jednořadá kuličková ložiska s kosoúhlým stykem namontovaná v uspořádání zády k sobě.
·Kombinovaná nosnost: Přenáší radiální zatížení a axiální zatížení v obou směrech.
· Kapacita momentového zatížení: Dokáže odolat převratným momentům.
· Uspořádání pevných ložisek: Poskytuje vysokou tuhost systému.

Klíčové výhody
· Vysoká tuhost a nosnost: Nabízí výrazně vyšší tuhost ve srovnání s uspořádáním jednořadých kuličkových ložisek s kosoúhlým stykem.
· Možnost trojitého zatížení: Schopné současně přenášet radiální zatížení, obousměrné axiální zatížení a klopné momenty.
· Ideální pro vysokou tuhost: Velmi vhodné pro aplikace vyžadující vysokou tuhost.

Oblasti použití (Aplikace)
·Široce používané v nábojích předních kol automobilů.
·Olejová čerpadla, Rootsova dmychadla, vzduchové kompresory.
·Různé typy převodovek/převodovek.
·Vřetena obráběcích strojů.

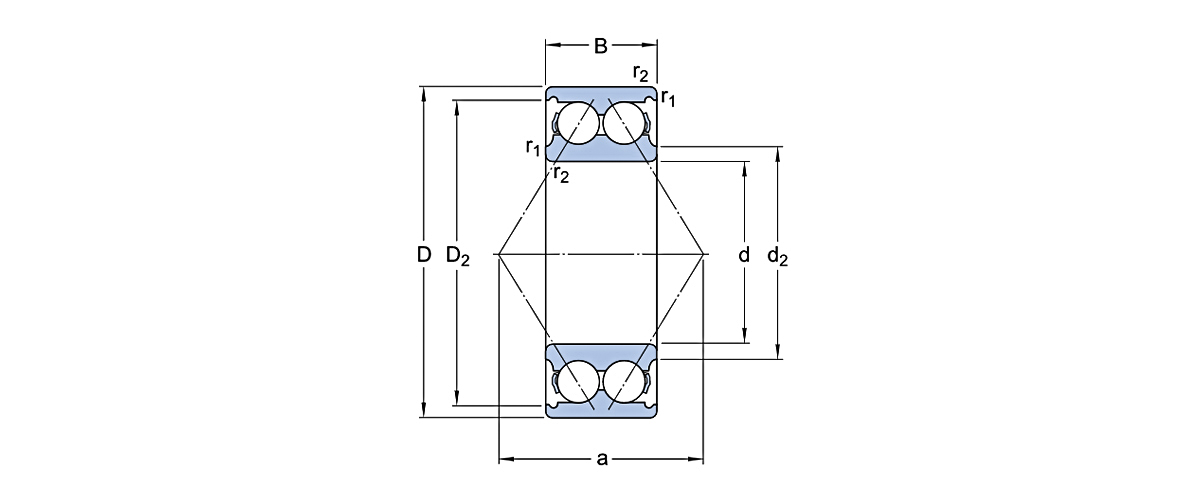

Základní rozměry			Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry			dynamickýkýkýkýkýký	statickékékékékéké	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
10	30	14	6.849	3.87	23400	21600	0.051	3200 A-2ZTN9/MT33 Ložisko
10	30	14	6.849	3.87	23400	21600	0.051	Ložisko 3200 ATN9
10	30	14	6.849	3.87		15300	0.051	3200 A-2RS1TN9/MT33 Ložisko
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 A-2ZTN9/MT33 Ložisko
12	32	15.9	9.09	5.04	21600	19800	0.058	Ložisko 3201 ATN9
12	32	15.9	9.09	5.04		13500	0.058	3201 A-2RS1TN9/MT33 Ložisko
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 Ložisko
15	35	15.9	10.08	6.12	19800	16200	0.066	Ložisko 3202 ATN9
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 Ložisko
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2Z Ložisko
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2ZTN9/MT33 Ložisko
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 Ložisko
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1 Ložisko
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1TN9/MT33 Ložisko
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 Ložisko
17	40	17.5	12.87	7.92	17100	14400	0.096	Ložisko 3203 ATN9
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 Ložisko
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2Z Ložisko
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 Ložisko
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 Ložisko
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1 Ložisko
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 Ložisko
20	47	20.6	18.36	11.61	14400	12600	0.16	Ložisko 3204 A
20	47	20.6	18.36	11.61	14400	12600	0.16	Ložisko 3204 A-2Z
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2ZTN9/MT33 Ložisko
20	47	20.6	18.36	11.61	14400	12600	0.16	Ložisko 3204 ATN9
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1 Ložisko
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1TN9/MT33 Ložisko
20	52	22.2	22.05	14.04	11700	11700	0.22	Ložisko 3304 A
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2Z Ložisko

Základní rozměry			Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry			dynamickýkýkýkýkýký	statickékékékékéké	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 Ložisko
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 Ložisko
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1 Ložisko
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 Ložisko
25	52	20.6	19.8	13.77	10800	10800	0.18	Ložisko 3205 A
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2Z Ložisko
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 Ložisko
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1 Ložisko
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 Ložisko
25	62	25.4	29.25	19.8	9900	9900	0.35	Ložisko 3305 A
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2Z Ložisko
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 Ložisko
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 Ložisko
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1 Ložisko
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 Ložisko
30	62	23.8	27.45	19.8	9000	9000	0.29	Ložisko 3206 A
30	62	23.8	27.45	19.8	9000	9000	0.29	Ložisko 3206 A-2Z
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 Ložisko
30	62	23.8	27.45	19.8	9000	9000	0.29	Ložisko 3206 ATN9
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1 Ložisko
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 Ložisko
30	72	30.2	38.25	27	9000	8100	0.52	Ložisko 3306 A
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2Z Ložisko
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 Ložisko
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 Ložisko
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1 Ložisko
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 Ložisko
35	72	27	36.45	27	8100	8100	0.44	Ložisko 3207 A
35	72	27	36.45	27	8100	8100	0.44	Ložisko 3207 A-2Z
35	72	27	36.45	27	8100	8100	0.44	3207 A-2ZTN9/MT33 Ložisko

Základní rozměry			Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry			dynamickýkýkýkýkýký	statickékékékékéké	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
35	72	27	36.45	27	8100	8100	0.44	Ložisko 3207 ATN9
35	72	27	36.45	27		5670	0.44	3207 A-2RS1 Ložisko
35	72	27	36.45	27		5670	0.44	3207 A-2RS1TN9/MT33 Ložisko
35	80	34.9	47.43	37.35	8100	7200	0.74	Ložisko 3307 DJ1
35	80	34.9	48.6	34.2	7650	7650	0.74	Ložisko 3307 A
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2Z Ložisko
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2ZTN9/MT33 Ložisko
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 Ložisko
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1 Ložisko
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1TN9/MT33 Ložisko
40	80	30.2	43.2	32.85	8100	7200	0.57	Ložisko 3208 A
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2Z Ložisko
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 Ložisko
40	80	30.2	43.2	32.85	8100	7200	0.57	Ložisko 3208 ATN9
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1 Ložisko
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 Ložisko
40	90	36.5	44.46	37.35	7200	6300	0.93	Ložisko 3308 DNRCBM
40	90	36.5	58.95	43.2	6750	6750	0.93	Ložisko 3308 A
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2Z Ložisko
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 Ložisko
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 Ložisko
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1 Ložisko
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 Ložisko
40	90	36.5	62.01	51.3	7200	6300	0.93	Ložisko 3308 DMA
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 Ložisko DTN9
45	85	30.2	46.8	37.35	6750	6750	0.63	Ložisko 3209 A
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2Z Ložisko
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 Ložisko
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 Ložisko
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1 Ložisko

Základní rozměry			Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry			dynamickýkýkýkýkýký	statickékékékékéké	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 Ložisko
45	100	39.7	55.62	46.8	6750	5670	1.25	Ložisko 3309 DNRCBM
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A Ložisko
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A-2Z Ložisko
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 Ložisko
45	100	39.7	67.5	47.7		4320	1.25	3309 A-2RS1 Ložisko
45	100	39.7	71.37	62.55	6750	5670	1.25	Ložisko 3309 DMA
50	90	30.2	45.9	38.25	7200	6300	0.65	Ložisko 3210 A
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2Z Ložisko
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2ZTN9/MT33 Ložisko
50	90	30.2	45.9	38.25	7200	6300	0.65	Ložisko 3210 ATN9
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1 Ložisko
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1TN9/MT33 Ložisko
50	110	44.4	73.71	62.55	6030	5040	1.95	Ložisko 3310 DNRCBM
50	110	44.4	84.24	76.5	6030	5040	1.95	Ložisko 3310 DMA
50	110	44.4	85.5	62.55	5400	5400	1.95	Ložisko 3310 A
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-2Z Ložisko
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9 Ložisko
50	110	44.4	85.5	62.55		3870	1.95	3310 A-2RS1 Ložisko
55	100	33.3	54.9	46.8	5670	5670	0.91	Ložisko 3211 A
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A-2Z Ložisko
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 Ložisko
55	100	33.3	54.9	46.8		4050	0.91	3211 A-2RS1 Ložisko
55	120	49.2	86.04	74.7	5400	4770	2.65	Ložisko 3311 DNRCBM
55	120	49.2	99.9	90	5400	4500	2.65	Ložisko 3311 DMA
55	120	49.2	100.8	73.35	5400	4770	2.65	Ložisko 3311 A
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A-2Z Ložisko
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 Ložisko
55	120	49.2	100.8	73.35		3420	2.65	3311 A-2RS1 Ložisko
60	110	36.5	67.5	57.6	5040	5040	1.2	Ložisko 3212 A

Základní rozměry			Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry			dynamickýkýkýkýkýký	statickékékékékéké	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A-2Z Ložisko
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 Ložisko
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1 Ložisko
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1TN9/MT33 Ložisko
60	130	54	114.3	85.5	5040	4500	2.8	3312 A Ložisko
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-2Z Ložisko
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A Ložisko
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A-2Z Ložisko
65	120	38.1	72.54	66.15		3240	1.75	3213 A-2RS1 Ložisko
65	140	58.7	124.2	109.8	4770	4050	4.1	Ložisko 3313 DNRCBM
65	140	58.7	131.4	99	4770	4050	4.1	3313 A Ložisko
65	140	58.7	131.4	99	4770	4050	4.1	3313 A-2Z Ložisko
70	125	39.7	79.56	72	5040	4050	1.9	Ložisko 3214 A
70	125	39.7	79.56	72	5040	4050	1.9	3214 A-2Z Ložisko
70	150	63.5	146.7	112.5	4500	3870	5.05	Ložisko 3314 A
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A-2Z Ložisko
75	130	41.3	86.04	79.2	4770	4050	2.1	Ložisko 3215 A
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A-2Z Ložisko
75	160	68.3	158.4	126	4050	3600	5.6	Ložisko 3315 A
75	160	68.3	158.4	126	4050	3600	5.6	3315 A-2Z Ložisko
80	140	44.4	95.4	85.5	4500	3870	2.65	Ložisko 3216 A
80	170	68.3	173.7	140.4	3870	3420	6.8	Ložisko 3316 A
85	150	49.2	111.6	99	4050	3420	3.4	Ložisko 3217 A
85	180	73	187.2	158.4	3600	3240	8.3	3317 A Ložisko
90	160	52.4	117	108	3870	3240	4.15	Ložisko 3218 A
90	190	73	187.2	162	3420	3060	9.25	Ložisko 3318 A
95	170	55.6	143.1	131.4	3600	3060	5	3219 A Ložisko
95	200	77.8	216	194.4	3240	2880	11	3319 A Ložisko
100	180	60.3	160.2	149.4	3420	2880	6.1	Ložisko 3220 A
100	215	82.6	229.5	229.5	3060	2520	13.5	Ložisko 3320 A

Základní rozměry			Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry			dynamickýkýkýkýkýký	statickékékékékéké	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 A Ložisko
110	240	92.1	261.9	274.5	2700	2340	19	3322 A Ložisko
120	190	66	163.8	208.8	3060	3240	7.08	305256 D Ložisko
150	225	73	163.8	238.5	1530	1800	5.52	305286 D Ložisko
150	230	70	182.7	256.5	2520	2700	10.6	305283 D Ložisko
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA Ložisko
160	215	56	121.5	198	2520	2700	5.67	305608 Ložisko
160	215	56	121.5	198	2520	2700	5.45	305608 B Ložisko
160	240	76	210.6	301.5	2340	2520	11.4	305183 Ložisko
170	260	84	252.9	364.5	2160	2340	16.8	305180 Ložisko
180	250	70	171	256.5	2160	2340	9.67	305288 DA Ložisko
180	259.5	66	202.5	279	2160	2340	11	305262 D Ložisko
190	269.5	66	243	373.5	1980	2160	11	305338 D Ložisko
200	279.5	76	217.8	342	1710	2160	13.7	305428 D Ložisko
200	280	80	217.8	342	1980	2160	15.9	305393 Ložisko
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D Ložisko
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA Ložisko
220	309.5	76	280.8	468	1800	1800	17.7	305272 D Ložisko
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA Ložisko
220	309.5	76	280.8	468	1800	1800	17.7	305272 DB Ložisko
230	329.5	80	315.9	540	1710	1800	21.9	305264 D Ložisko
260	369.5	92	357.3	639	1530	1530	30	305270 D Ložisko
280	389.5	92	362.7	675	1440	1440	33.2	305269 D Ložisko

Inženýrství budoucnosti pohybu

O společnosti UKL

Společnost UKL Bearing Manufacturing Co., Ltd. (Wuxi) byla založena v roce 2020 Čína 3200 A-2ZTN9/MT33 Dvouřadá kuličková ložiska s kosoúhlým stykem dodavatelé a OEM/ODM 3200 A-2ZTN9/MT33 Dvouřadá kuličková ložiska s kosoúhlým stykem společnost, integrovaný průmyslový a obchodní podnik zaměřený na přesnou výrobu, kombinující výzkum a vývoj, výrobu a prodej.
Společnost se specializuje na vysoce výkonná ložisková řešení a poskytuje technickou podporu globálním průmyslům s mimořádně vysokými požadavky na přesnost a spolehlivost.

S více než 200 kvalifikovanými odborníky a plně modernizovanou výrobní základnou pokrývají zařízení společnosti UKL celý výrobní proces – kování, žíhání, soustružení, tepelné zpracování, broušení a automatizovanou montáž.
Díky více než 15 letům zkušeností s OEM/ODM exportem reaguje společnost UKL rychle na potřeby zákazníků a nabízí flexibilní a přizpůsobené služby pro klienty v Evropě, Asii, Africe a na Středním východě.

Více o nás Ukl Bearing Manufacturing Co.,Ltd

0+

let

Zkušenosti v oboru
0+

Rozmanitost modelů
0+

Počet zaměstnanců
0

$

Roční exportní hodnota

Certifikát cti

Novinky

Jak vybrat ložiska ZKLDF100 pro vysokorychlostní otočné stoly: Rozměry, nosnost a montážní návod
08 Oct, 2026
V oblasti přesného řízení pohybu je neúprosný požadavek na ložiska, která zvládnou současně axiální, radiální a klopné momenty. The Ložiska ZKLDF100 představují specializovanou třídu ...

ČÍST VÍCE
Co dělá zkřížené válečkové ložisko XSU080168 průmyslový standard pro přesné rotační aplikace?
01 Oct, 2026
Pochopení křížového válečkového ložiska XSU080168 Když se přesnost, tuhost a momentová nosnost sblíží, objeví se XSU080168 jako kritická součást rotačních strojů. Tento tenkostěnný ...

ČÍST VÍCE
Ložiska RB2508 pro ramena robota: Umožňují přesný pohyb a prodlouženou životnost
24 Sep, 2026
Proč robotické klouby vyžadují více než standardní ložisko Robotické klouby fungují pod jedinečnou kombinací omezení. Musí být lehké, ale zároveň dostatečně tuhé, aby odolávaly deformaci p...

ČÍST VÍCE
Co dělá ložisko SI5TK ideálním bezúdržbovým řešením pro miniaturní spoje?
17 Sep, 2026
Pochopení ložiska SI5TK v systémech přesného pohybu Když inženýři a specialisté na nákup hledají kompaktní, samomazací konec tyče, který eliminuje potřebu neustálého mazání, Ložisko ...

ČÍST VÍCE
