Křížové válečkové ložisko Manufacturers

Křížová válečková ložiska (křížová válečková ložiska) Křížová válečková ložiska, známá také jako křížová válečková ložiska, využívají vnitřní strukturu, kde jsou válečky uspořádány křížově pod úhlem 90° vůči sobě v oběžných drahách ve tvaru V. Mezi válečky jsou umístěny separátory nebo rozpěrky. Tato konstrukce umožňuje jedinému ložisku současně zvládat zatížení ve všech směrech, včetně radiálního zatížení, axiálního zatížení a klopných momentů. Ložiska se vyznačují minimálními celkovými rozměry (miniaturizace), vysokou tuhostí, vysokou přesností otáčení a kombinovanou nosností. Proto se nejlépe hodí pro: Klouby nebo rotační části průmyslových robotů. Rotační části manipulátorů/robotů.Otočné stoly obráběcích center.Přesné otočné stoly.Zdravotnická technika.Měřicí přístroje.Výrobní zařízení IC a další aplikace. Konstrukční typy zkřížených válečkových ložisek Zkřížená válečková ložiska jsou obecně klasifikována do tří konstrukčních forem: Vnější kroužek oddělitelný, vnitřní kroužek integrovaný. Vnější kroužek integrovaný, vnitřní kroužek oddělitelný. Vnější i vnitřní kroužky jsou integrovány.
1. Typ RB (oddělitelný vnější kroužek, integrovaný vnitřní kroužek) Struktura: Vnější kroužek je rozdělen na dva kusy, zatímco vnitřní kroužek je jedna integrovaná součást. Použití: Vhodné pro aplikace vyžadující vysokou přesnost otáčení vnitřního kroužku.

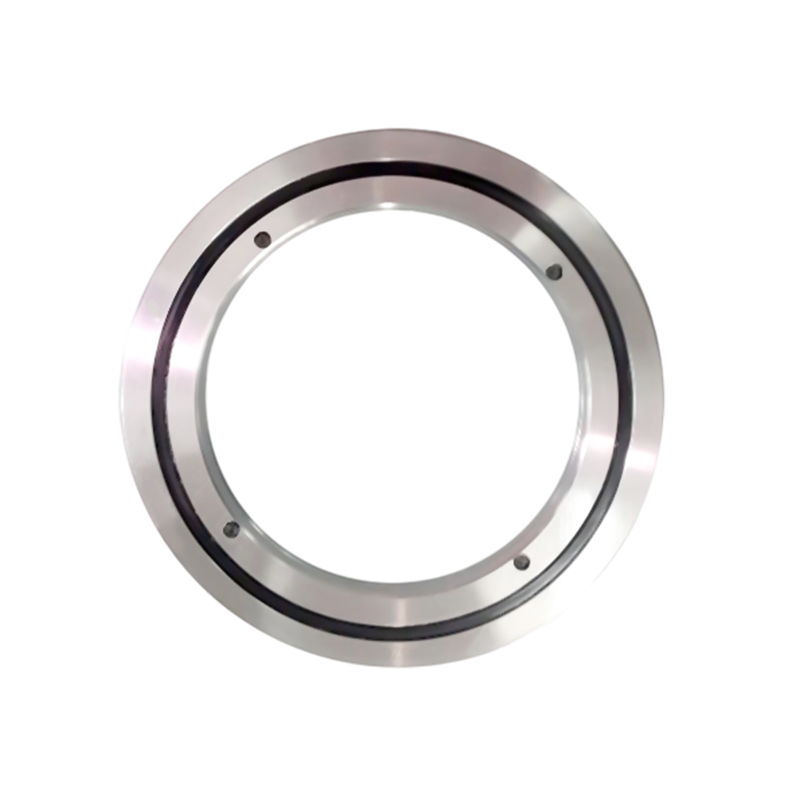

2. Typ RE (integrovaný vnější kroužek, oddělitelný vnitřní kroužek) Struktura: Má stejné vnější rozměry jako typ RB, ale vnější kroužek je integrovaný a vnitřní kroužek je rozdělen na dva kusy. Použití: Vhodné pro aplikace vyžadující vysokou přesnost otáčení vnějšího kroužku.
3. Typ RU (integrované vnitřní a vnější kroužky, s montážními otvory) Struktura: Vnitřní i vnější kroužky jsou integrované a mají montážní otvory. To eliminuje potřebu upevnění přírub a opěrných sedel, takže použití je velmi pohodlné. Výkon: Vzhledem k tomu, že vnitřní a vnější kroužky jsou integrované, má instalace minimální vliv na výkon a zajišťuje stabilní přesnost otáčení a krouticí moment. Použití: Vhodné pro aplikace vyžadující vysokou přesnost otáčení vnitřního i vnějšího kroužku.

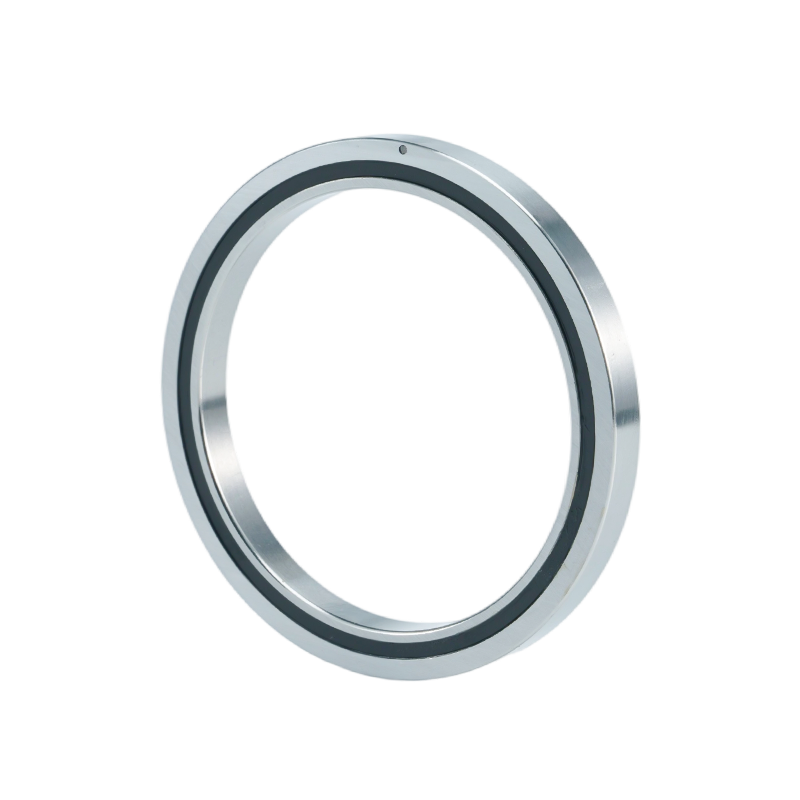

4. Typ RA (oddělitelný vnější kroužek, integrovaný vnitřní kroužek, ultratenká) struktura: Ultratenká konstrukce, kde je tloušťka vnitřního a vnějšího kroužku maximálně snížena. Konstrukce je stejná jako u typu RB, s děleným vnějším kroužkem. Použití: Vhodné pro díly vyžadující lehkou a kompaktní konstrukci, jako jsou rotační sekce robotů a manipulátorů.
5. Typ RBH (integrované vnitřní a vnější kroužky, ultratenká)Struktura: Ultratenká konstrukce s integrovanými vnitřními a vnějšími kroužky, ale bez montážních otvorů. Vyžaduje upevnění pomocí přírub a podpěrných sedel během instalace.Výkon: Integrovaná struktura obou kroužků zabraňuje degradaci výkonu v důsledku instalace a zajišťuje stabilní přesnost otáčení a krouticí moment.Uplatnění: Vhodné pro aplikace vyžadující malé rozměry (miniaturizace) při zachování vysoké přesnosti otáčení pro vnitřní i vnější kroužky.

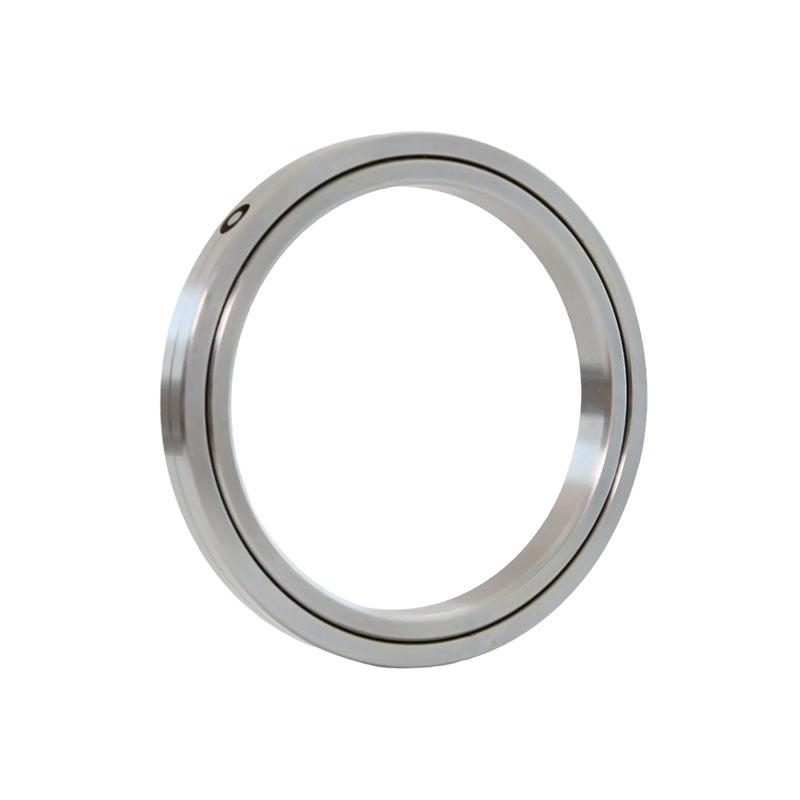

6. Typ SX (integrovaný vnitřní kroužek, oddělitelný vnější kroužek, ultratenký) Struktura: Pro stejný průměr hřídele má typ SX menší průřez než typ RB. Díky ultratenké konstrukci nemají vnitřní ani vnější kroužky montážní otvory, což vyžaduje upevnění pomocí přírub a sedel ložisek během instalace. Použití: Vhodné pro aplikace, kde se vnitřní kroužek otáčí.

Vytváření budoucnosti pohybu
O UKL
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China Křížové válečkové ložisko manufacturers and Křížové válečkové ložisko factory, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd Více o nás Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    let

    Zkušenosti z oboru

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Diverzita modelů

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Počet zaměstnanců

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Roční hodnota vývozu

Ukl Bearing Manufacturing Co.,Ltd
čestný certifikát
Novinky
Křížové válečkové ložisko Industry knowledge

Ve světě přesného strojírenství nebyla poptávka po komponentech, které nabízejí současně vysokou tuhost, prostorově úsporné konstrukce a vícesměrnou nosnost, nikdy vyšší. Křížová válečková ložiska se staly zlatým standardem pro vysoce výkonný rotační pohyb, zejména v odvětvích, kde je přesnost nesmlouvavá.

Co jsou křížová válečková ložiska?

Křížová válečková ložiska jsou specializovaná valivá ložiska, kde jsou válečky uspořádány ortogonálně – vzájemně vůči sobě kolmo – v oběžných drahách ve tvaru V. Tato jedinečná „zkřížená“ konfigurace umožňuje jedinému ložisku současně zvládat radiální, axiální a momentová zatížení.

Na rozdíl od tradičních kuličkových ložisek, která se spoléhají na bodový kontakt, válečkové válečky v křížovém válečkovém ložisku zajišťují linkový kontakt . To výrazně zvětšuje kontaktní plochu, což má za následek vynikající tuhost a minimální elastickou deformaci při velkém nebo komplexním zatížení.

Klíčové výhody křížových válečkových ložisek

  • Vysoká přesnost rotace: Ortogonální uspořádání snižuje zešikmení a tření a zajišťuje výjimečně nízkou házivost.
  • Vynikající tuhost: Křížová válečková ložiska jsou 3 až 4krát tužší než standardní kuličková ložiska s kosoúhlým stykem.
  • Kompaktní půdorys: Protože jedno křížové válečkové ložisko může nahradit dvě tradiční ložiska (jako axiální radiální kombinace), umožňuje významné zmenšení zařízení.
  • Zjednodušená instalace: Moderní konstrukce, jako jsou ty s montážními otvory, umožňují přímé přišroubování k pouzdru, což snižuje složitost montáže.

Srovnání: Křížová válečková ložiska vs. tradiční ložiska

Abychom vám pomohli vybrat správné řešení pro vaše zařízení, následující tabulka porovnává metriky výkonu křížových válečkových ložisek s běžnými alternativami.

Funkce Křížová válečková ložiska Kuličková ložiska s hlubokou drážkou Kuželíková ložiska
Směr zatížení Radiální axiální moment Primárně radiální Radiální Jednosměrné Axiální
Tuhost Ultra-vysoké Mírný Vysoká
Požadavek na prostor Minimální (kompaktní) Mírný Velké (často vyžaduje páry)
Přesný stupeň P2 / P4 / P5 P0 / P6 P5 / P6
Hlavní aplikace Robotika, CNC stoly Motory, spotřebiče Automobilový průmysl, těžký průmysl

Aplikace v moderním průmyslu

Jako profesionální továrna na ložiska v Číně poskytuje UKL technickou podporu pro globální průmyslová odvětví, která vyžadují spolehlivý a vysoce přesný pohyb. naše Křížová válečková ložiska jsou životně důležité složky v:

  1. Průmyslová robotika: Používá se v „pasovém“, „ramenním“ a „loketním“ kloubu robotických paží, aby bylo zajištěno hladké a přesné umístění.
  2. CNC otočné stoly: Poskytování stability potřebné pro vysokorychlostní obrábění a vertikální vyvrtávačky.
  3. Lékařské vybavení: Nezbytné pro vysoce přesné otáčení vyžadované u CT skenerů a MRI přístrojů.
  4. Letectví a obrana: Podporující radarové podstavce a přesné satelitní sledovací systémy.

Proč si vybrat UKL Bearing Manufacturing Co., Ltd.?

Jako integrovaný průmyslový a obchodní podnik, UKL Bearing Manufacturing Co., Ltd. (Wuxi) vyniká v konkurenčním prostředí díky našemu závazku k preciznosti a flexibilnímu servisu.

1. Integrovaná dokonalost výroby

Na rozdíl od mnoha obchodních firem provozuje UKL plně modernizovanou výrobní základnu. Naše zařízení pokrývají celý životní cyklus výroby: Kování → Žíhání → Soustružení → Tepelné zpracování → Broušení → Automatizovaná montáž . To nám umožňuje udržovat přísnou kontrolu kvality v každé fázi.

2. Vysoce přesné standardy

S využitím pokročilých testovacích přístrojů vyrábíme ložiska, která dosahují přesných tříd P5, P4 a dokonce i P2 . Naše materiály se skládají z vysoce čisté ložiskové oceli podrobené speciálním procesům tepelného a studeného zpracování, aby se maximalizovala únavová životnost.

3. Globální odbornost OEM/ODM

S přes 15 let zkušeností s exportem , chápeme nuance globálního trhu. Nabízíme:

  • Rychlá odpověď: Rychlé nabídky a technické konzultace.
  • Přizpůsobení: Řešení na míru pro nestandardní požadavky na základě výkresů zákazníka.
  • Osvědčená spolehlivost: S hrdostí poskytujeme služby klientům v celé Evropě, Asii, Africe a na Středním východě s procesy certifikovanými ISO9001 a ISO14001.

4. Technická podpora a servis

V UKL neprodáváme pouze ložiska; poskytujeme řešení. Náš tým více než 200 kvalifikovaných profesionálů nabízí technickou pomoc od počátečního potvrzení výkresu až po poprodejní údržbu, čímž zajišťuje, že vaše stroje budou fungovat se špičkovým výkonem.

Výběr správného křížového válečkového ložiska

Při nákupu od společnosti vyrábějící ložiska zvažte tyto tři kritické faktory:

  • Rotace vnitřního/vnějšího prstence: Určete, zda se vnitřní kroužek, vnější kroužek nebo oba budou otáčet, protože to určuje model (např. řada RB, RE nebo RU).
  • Vůle a předpětí: Vysoce přesné aplikace obvykle vyžadují negativní vůli (předpětí), aby se zvýšila tuhost.
  • Prostředí: Pro čisté prostory nebo korozivní prostředí mohou být vyžadována speciální maziva nebo materiály z nerezové oceli.

Často kladené otázky (FAQ)

1. Kterou řadu křížových válečkových ložisek bych si měl vybrat: RB, RU nebo CRBH?
Záleží na vašich potřebách montáže. série RB je ideální pro vysokou přesnost otáčení vnitřního kroužku. série RU obsahuje integrované kroužky s montážními otvory pro nejjednodušší instalaci a nejmenší půdorys. série CRBH nabízí vysokou tuhost pro otáčení vnitřního i vnějšího kroužku. V UKL poskytujeme technické výkresy pro všechny série, abychom zajistili dokonalé přizpůsobení vašemu designu.

2. Může jedno křížové válečkové ložisko nahradit několik tradičních ložisek?
Ano. Díky konstrukci s drážkou ve tvaru V zvládá jedno křížové válečkové ložisko současně radiální, axiální a momentová zatížení. To vám umožní nahradit nastavení se dvěma ložisky, snížit prostor, hmotnost a náklady na montáž při zachování vynikající tuhosti.

3. Jak UKL garantuje stupně přesnosti P4 nebo P2?
Celý proces řídíme interně v naší továrně Wuxi – od kování a specializovaného tepelného zpracování až po CNC přesné broušení. Každé ložisko prochází 100% kontrolou hluku, vibrací a vůle pomocí pokročilých testovacích přístrojů, což zajišťuje, že splňujeme mimořádně vysoké požadavky globálních průmyslových odvětví.

4. Nabízíte přizpůsobení pro nestandardní aplikace?
S 15 lety zkušeností s OEM/ODM je naší silnou stránkou přizpůsobení. Ať už potřebujete specifické rozměry, materiály z nerezové oceli nebo specializovaná maziva pro vakuová nebo vysokoteplotní prostředí, UKL poskytuje výzkum a vývoj a výrobu na míru, aby splňovaly vaše přesné specifikace.

5. Jaká je typická dodací lhůta pro mezinárodní objednávky?
Standardní modely jsou často skladem a připraveny k odeslání 7-10 dní . V případě zakázkové výroby nebo výroby ve velkém měřítku náš integrovaný dodavatelský řetězec obvykle dodává v rámci 30-45 dní . Pro podporu našich klientů v celé Evropě, Asii a na Středním východě upřednostňujeme rychlou odezvu.
