Průvodce instalací křížových válečkových ložisek: Zásady a osvědčené postupy
Jaké jsou kritické zásady a osvědčené postupy pro instalaci křížových válečkových ložisek pro zajištění optimálního výkonu, přesnosti a životnosti ve vysoce náročných průmyslových aplikacích?
Křížová válečková ložiska představují odlišnou třídu přesných součástí konstruovaných tak, aby současně zvládaly kombinované radiální, axiální a momentové zatížení. Jejich konfigurace – válcové válečky uspořádané tak, že jejich osy se střídavě kříží pod úhlem 90° uvnitř oběžných drah ve tvaru písmene V – umožňuje výjimečnou tuhost a přesnost zpracování v kompaktní půdorysu. Mezi nejrozšířenější varianty v kompaktních a lehkých aplikacích patří Ložisko RAU6008 , ložisko RAU 7008 RAU80, které patří do řady RAU8 ložiska se ultratenkou geometrií průřezu.
Správná instalace je jediným nejdůležitějším faktorem určujícím, zda křížové válečkové ložisko poskytne svůj plný výkonnostní potenciál nebo utrpí předčasnou degradaci.
Předinstalační příprava
Instalace musí být provedena v suchém, čistém prostředí, aby se objevila kontaminace. Všechny protilehlé součásti – pouzdra ložiska, hřídele a související díly – vyžadují důkladné čištění, aby se objevily nečistoty, zbytky oleje a kovové otřepy. Inspekce by měla ověřit, že obrobené povrchy stanovené tolerance rovinnosti, kolmosti, kruhovitosti a válcovitosti, protože tyto geometrické atributy přímo ovlivňují přesnost sestavy a zabraňují střílením napětí způsobeným excentrickým zatížením.
U křížových ložisek děleného typu je nutné před montáží povolit upevňovací šrouby, které brání oddělení během přepravy. Pokud rozdělený vnitřní nebo vnější kroužek vykazuje obvodovou nesouosost ve spojení, doporučuje se před vložením korekce pomocí plastového kladiva.
Postup instalace
Křížová válečková ložiska jsou díky své tenkostěnné konstrukci náchylná k naklánění při vkládání do pouzder nebo na hřídeli. Aby se tomu zabránilo, musí být ložisko během procesu udržování v dokonale vodorovné poloze. Pomocí plastového nebo pryskyřičné paličky poklepejte rovnoměrně na ložisko po jeho obvodu – při nasazování na hřídel narážejte na vnitřní kroužek a při vkládání do pouzdra na vnější kroužek – a přitom jej postupně posouvejte. Pokračujte, dokud zvukové potvrzení neukáže úplný kontakt s referenčním ramenem.
Pro aplikaci uložení s přesahem s mírným přesahem lze použít objímku a kladivo k vyvíjení rovnoměrného tlaku na čelní plochu. Pro větší interferenci jsou vhodnější metody tepelné expanze – olejová lázeň nebo indukční ohřev v rozmezí 80 °C až 100 °C, maximálně 120 °C. Následné ochlazení vyžaduje bezpečné upevnění maticemi nebo ekvivalentními prostředky, aby došlo k vzniku axiální vůle v důsledku smrštění.
Montáž příruby a utahování šroubů
Montážní příruba by měla být nejprve umístěna nad ložiskem a jemně zatřepána, aby se vyrovnaly otvory pro šrouby. Ručně vložit šrouby, abyste potvrdili volný záběr závitu. Utahování musí probíhat ve třech až čtyřech přírůstkových krocích v diagonální sekvenci, aby bylo zajištěno rovnoměrné rozložení zatížení. Při zajišťování dělených vnitřních nebo vnějších kroužků otočte integrální protikus přibližně o 90° mezi jednotlivými utahovacími průchody – čtyři až pět otáček – abyste opravili případné nesouososti spoje. K dosažení stanovených hodnot použijte momentový klíč; pro ocelová pouzdra a příruby, referenční standardní tabulky utahovacích momentů založené na šroubu规格.
Úvahy o nosné konstrukci a konstrukci přírub
Křížová válečková ložiska jsou tenkostěnné konstrukce; v důsledku toho tuhost nosných pouzder a upínacích přírub vyžaduje pečlivé konstrukční posouzení. Nedostatečná tu brání rovnoměrnému upnutí dělených kroužků, umožňuje deformaci při momentovém zatížení a má za následek nerovnoměrný styk válečků – stav, který zhoršuje výkon ložiska.
Jako konstrukční měřítko by tloušťka stěny pouzdra neměla být menší než 60 % výšky průřezu ložiska. Tloušťka příruby je typicky specifikována v rozsahu 0,5 až 1,2 násobku šířky ložiska. Standardní je vůle přibližně 0,5 mm mezi součástmi příruby. Pro aplikace vyžadující zvýšenou přesnost montáže umožňuje navržení příruby se stupňovitou konfigurací a nastavení výšky stupně povrchovým broušením přesné řízení upínací síly. U ocelových přírub se obecně doporučuje přesah 0,02 až 0,05 mm.
Orientace a umístění zátěžových zón
Ložiska řady RAU mají na vnějším kroužku nakládací otvor válečku, utěsněný zátkou. Během instalace zajistěte, aby se tato poloha konektory neshodovala se zónou maximálního zatížení. Podobně u ložisek s dělenými vnějšími kroužky by měl být dělený kloub orientován mimo směr primárního zatížení. Dodržování těchto principů orientace minimalizuje koncentraci napětí a optimalizuje rozložení zatížení napříč válečkovým komplementem.
Ověření po instalaci
Po montáži ručne otočte hriadeľ nebo pouzdro, abyste zajistili hladký chod. Pokračujte motoricky poháněným provozem naprázdno, při nízkých otáčkách, postupně zvyšujte rychlost a zatížení a zároveň sledujte snížení hluku, vibrace nebo zvýšení teploty. Jakékoli anomálie vyžadují okamžité vypnutí a vyšetření před uvedením do provozu.
Přehled produktů řady RAU

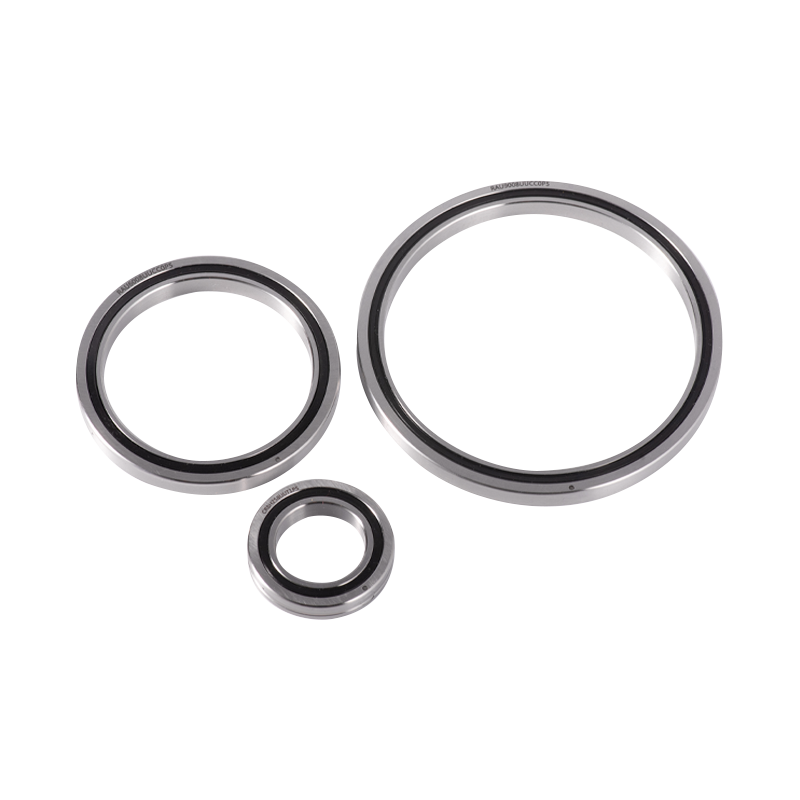

Řada RAU představuje ultrakompaktní variantu křížových válečkových ložisek, dosaženou minimalizací tloušťky vnitřního a vnějšího kroužku na praktický limit. Tato konstrukce je optimální pro aplikace s omezenou hmotností a omezeným prostorem, včetně kloubů průmyslových robotů, přesných otočných stolů, motorů s přímým pohonem, lékařských přístrojů a CNC obráběcích center. Ložiska řady RAU mají integrovanou strukturu vnitřního a vnějšího kroužku kompatibilní s rotací vnitřního i vnějšího kroužku.

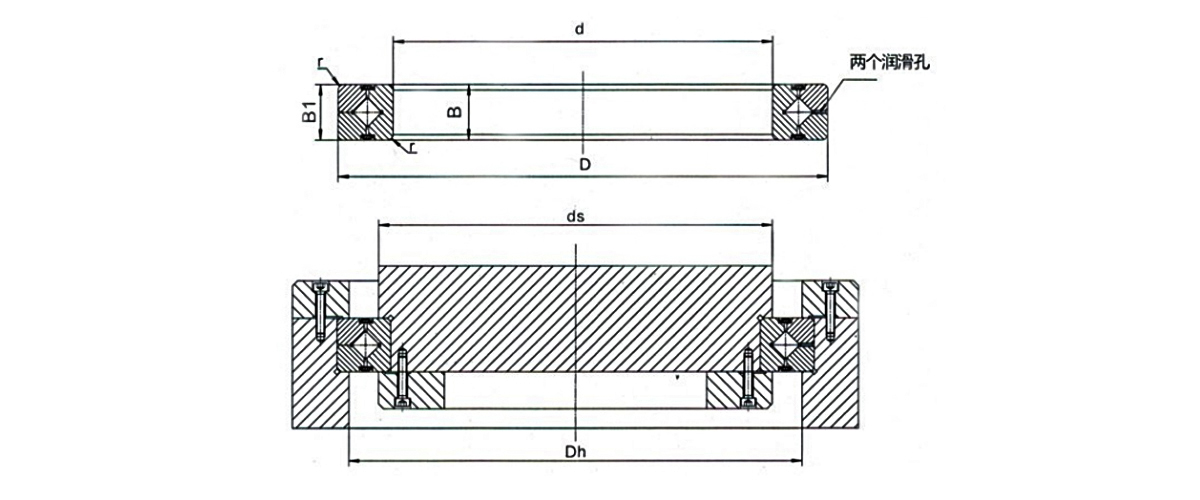

RAU6008, RAU 7008 a Ložisko RAU8008 Specifikace
| Parametr | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Průměr otvoru (d) | 60 mm | 70 mm | 80 mm |
| Vnější průměr (D) | 76 mm | 86 mm | 96 mm |
| Průměr roztečné kružnice válečku (dp) | 67 mm | 77 mm | 87 mm |
| Šířka (B) | 8 mm | 8 mm | 8 mm |
| Výška ramen (ds / Dh) | 63,5 mm / 70,5 mm | 73,5 mm / 80,5 mm | 83,5 mm / 90,5 mm |
| Dynamická zátěž (Cr) | 5,68 kN | 5,98 kN | 6,37 kN |
| Statická únosnost (Cor) | 8,68 kN | 9,80 kN | 11,3 kN |
| mše | 0,09 kg | 0,10 kg | 0,11 kg |
| Materiál | Ložisková ocel GCr15 s vysokým obsahem uhlíku a chromu (průběžně kalená) | Ložisková ocel GCr15 s vysokým obsahem uhlíku a chromu (průběžně kalená) | Ložisková ocel GCr15 s vysokým obsahem uhlíku a chromu (průběžně kalená) |
| Dostupné třídy přesnosti | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Možnosti radiální vůle | CC0 (předem nabitý), C0 (mírná vůle) | CC0 (předem nabitý), C0 (mírná vůle) | CC0 (předem nabitý), C0 (mírná vůle) |
| Možnosti těsnění | Otevřený typ (standardní); UU (těsnění s dvojitým břitem na obou stranách) | Otevřený typ (standardní); UU (těsnění s dvojitým břitem na obou stranách) | Otevřený typ (standardní); UU (těsnění s dvojitým břitem na obou stranách) |
Jako profesionální továrna na ložiska a společnost vyrábějící ložiska v Číně se UKL Bearing Manufacturing Co., Ltd. (Wuxi) specializuje na řešení vysoce výkonných ložisek a poskytuje technickou podporu pro globální průmyslová odvětví s mimořádně vysokými požadavky na přesnost a spolehlivost. Zařízení UKL pokrývá celý výrobní proces – kování, žíhání, soustružení, tepelné zpracování, broušení a automatizovanou montáž – za podpory týmu více než 200 kvalifikovaných odborníků. UKL vyrábí ložisko RAU6008, Ložisko RAU7008 , a ložiska RAU8008 podle přesných specifikací, se schopnostmi rozšiřujícími se na přizpůsobené řešení pro specializované aplikace. UKL také nabízí technickou konzultaci o osvědčených postupech instalace pro zajištění optimálního výkonu ložisek. UKL dodržuje přísné řízení kvality po celou dobu výroby.
FAQ
Q1: Jaká je nejčastější chyba při instalaci křížových válečkových ložisek?
Nedostatečná pozornost věnovaná tenkému průřezu těchto ložisek, což vede k naklánění během vkládání. Vždy udržujte dokonalou horizontální orientaci a používejte rovnoměrné, jemné poklepání plastovou paličkou pro postupné posunutí ložiska.
Otázka 2: Proč je řazení točivého momentu šroubů důležité pro montáž ložisek RAU?
Diagonální, vícestupňové utahování rovnoměrným rozložením upínací síly zajišťuje napříč děl kroužky a zabezpečené lokalizované deformace, které ohrozily přesnost otáčení a životnost ložisek.
Q3: Lze ložisko RAU6008, ložisko RAU7008 a ložisko RAU8008 používat zaměnitelně?
Ne. Tato ložiska mají rozdílné díry (60 mm, 70 mm a 80 mm) a odpovídající vnější průměry. Výběr musí odpovídat konkrétním rozměrům hřídele a pouzdra aplikace.
Q4: Jaké mazání se doporučuje pro křížová válečková ložiska řady RAU?
Mazání tukem je standardní pro většinu aplikací, i když je přijatelné i mazání olejem. Volba závisí na provozní rychlosti, okolních a okolních podmínkách. Utěsněné (UU) varianty zadržují mazivo účinněji v kontaminovaných prostředích.
Q5: Jak mohu ověřit, že křížové válečkové ložisko bylo správně nainstalováno?
Proveďte ruční kontrolu rotace, po níž následuje provoz naprázdno a při nízkých otáčkách. Postupně zvyšujte rychlost a zatížení a zároveň sledujte vyšší hluk, vibrace nebo zvýšení teploty. Jakékoli nesrovnalosti naznačují potenciální problémy s instalačním šetřením.
