Vysoce výkonné křížové válečkové ložisko RW

Domů / Ložisko / Křížové válečkové ložisko / Vysoce výkonné křížové válečkové ložisko RW

Vysoce výkonné křížové válečkové ložisko RW

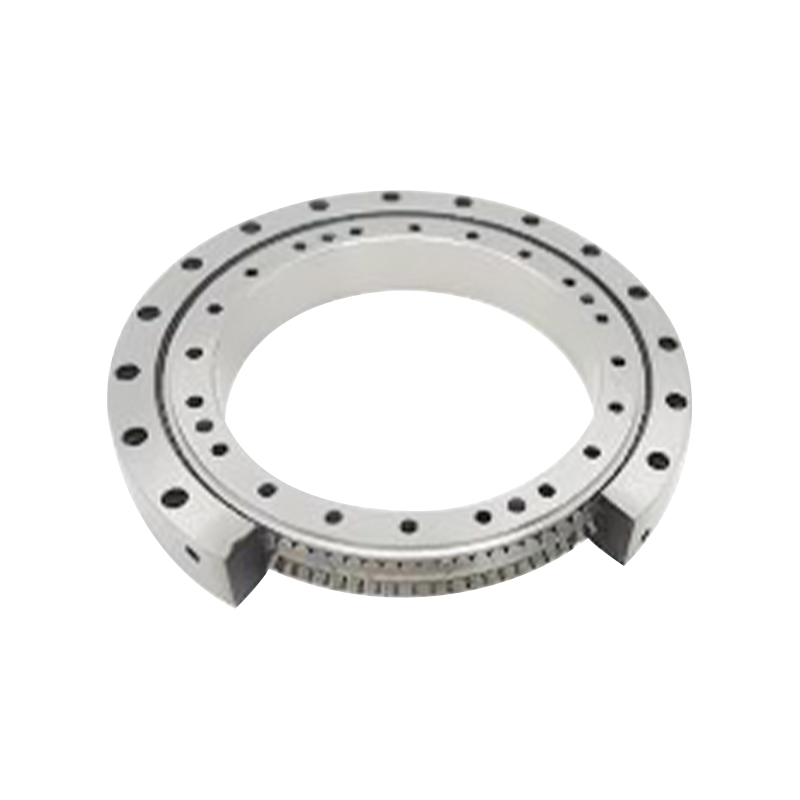

Vysoce výkonná křížová válečková ložiska RW (integrované vnitřní a vnější kroužky, s montážními otvory)

Křížové válečkové ložisko typu RW se vyznačuje integrovanou konstrukcí vnitřního a vnějšího kroužku a dosahuje vysoké tuhosti součástí. Otvory pro montážní šrouby jsou obrobeny na vnitřním i vnějším kroužku; jejich rozměry a množství jsou optimalizovány tak, aby efektivně snižovaly deformaci valivého povrchu během instalace, a tím i stabilní rotační výkon. Kromě toho, zlepšením přesnosti obrábění tohoto produktu splňuje vysoké požadavky na přesnost výkonu.

Contact Us Kontaktujte nás
PŘEDCHOZÍ:Lehké otočné kloubové ložisko CRBT DALŠÍ:Přesné harmonické redukční ložisko
  • Popis
  • Specifikace
  • Kontaktujte nás

Vlastnosti ložisek:
· Miniaturizace a vysoká tuhost: Válečky malého průměru uspořádané ve dvouřadé konfiguraci v 45° intervalech dosahují miniaturizace a vysoké tuhosti.
· Vysoká přesnost rotace: Integrovaná vnitřní a vnější prstencová struktura umožňuje vysoce přesný rotační pohyb.
· Zkrácená doba instalace: Montážní otvory na vnitřním i vnějším kroužku usnadňují přímé upevnění a výrazně zkracují dobu instalace hřídelí a opěrných pouzder.

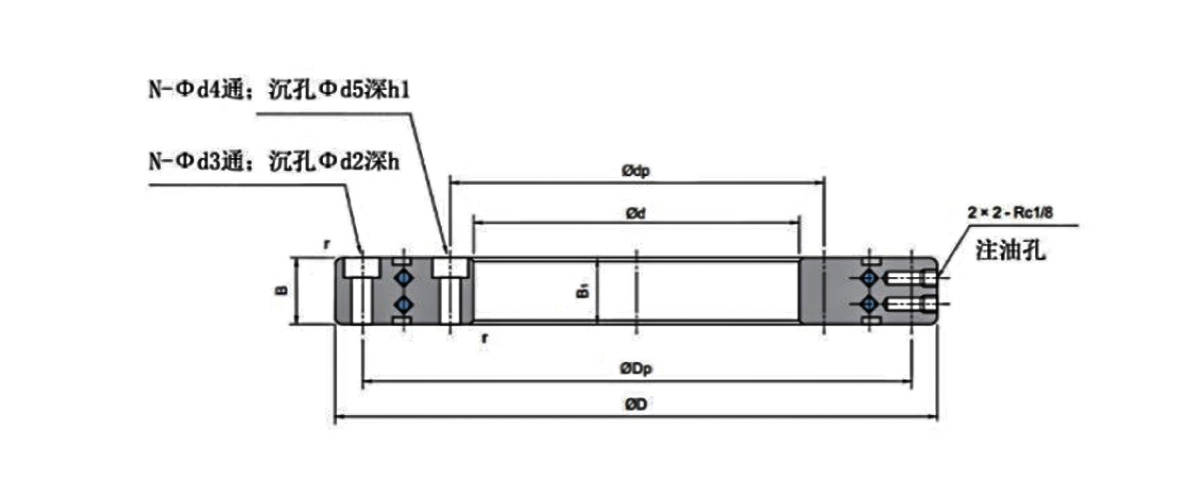

Typ ložiska Hlavní rozměry Vztah mezi montážními otvory Rameno
rozměry 		Základní nosnost
(radiální) 		Hmotnost
d D B B1 dp Vnitřní kroužek
montážní otvory 		Dp Vnější ning
montážní otvory 		ds Dh Cr Cor
mm mm mm KN KN kg
145 Rw 100 185 20 20 115 Průchozí otvor 12-Φ4,6, hloubka zahloubení Φ8,515 170 12-φ4,6 průchozí otvor, Φ8,5hloubka zahloubení15 135 150 24.6 59.3 2.70
RW164 120 210 30 30 138 Průchozí otvor 12-φ6，hloubka zahloubení φ1022,5 182 Průchozí otvor 12-φ6，hloubka zahloubení φ1022,5° 157 173 48.6 112 4.90
RW195 150 240 30 30 168 Průchozí otvor 16-φ6，hloubka zahloubení φ1022,5 222 Průchozí otvor 16-φ6，hloubka zahloubení φ1022,5 187 203 54.1 136 5.70
RW228 160 295 35 35 184 24-φ7 průchozí otvor, Φ11hloubka zahloubení24,5 270 24-φ7 průchozí otvor, Φ11hloubka zahloubení24,5 220 240 59.3 161 12.00
RW230 180 280 40 40 200 Průchozí otvor 20-φ6, hloubka zahloubení Φ1030 260 Průchozí otvor 20-φ6, hloubka zahloubení φ1030 217 245 87 215 9.90
250 RW 200 300 40 40 220 Průchozí otvor 20-φ6, hloubka zahloubení φ1030 280 Průchozí otvor 20-Φ6, hloubka zahloubení Φ1030 237 265 89.7 231 11.00
RW297 210 380 40 40 240 24-φ9,3 průchozí otvor，①14,5hloubka zahloubení28 350 24-φ9,3 průchozí otvor, φ14,5hloubka zahloubení28 285 315 101 288 22.00
RW323 260 385 50 50 282 Průchozí otvor 24-φ7, hloubka zahloubení Φ1238 363 Průchozí otvor 24-Φ7, hloubka zahloubení Φ1238 302 343 168 422 24.00
RW388 325 450 50 50 347 Průchozí otvor 30-φ9,3, hloubka zahloubení φ14,59" 428 30-φ9,3 průchozí otvor，①14,5hloubka zahloubení9 367 408 199 558 29.00
RW445 350 540 50 50 384 32-φ9,3 průchozí otvor, φ14,5hloubka zahloubení35 505 32-φ9,3 průchozí otvor, φ14,5hloubka zahloubení35° 425 465 216 652 47.00
RW463 395 525 50 50 418 36-φ10 průchozí otvor, φ15hloubka zahloubení9 502 36-φ10 průchozí otvor，①15hloubka zahloubení9 440 480 208 634 31.00
RW530 460 600 50 50 486 Průchozí otvor 40-Φ10, hloubka zahloubení Φ159 574 Průchozí otvor 40-φ10, hloubka zahloubení φ159 510 550 233 771 40.00
RW665 580 750 60 60 610 32-φ12 průchozí otvor, φ18hloubka zahloubení11 720 32-φ12 průchozí otvor, φ18hloubka zahloubení11 640 690 314 902 92.00
RW760 650 870 60 60 690 Průchozí otvor 32-φ14, hloubka zahloubení φ2013 830 Průchozí otvor 32-φ14, hloubka zahloubení φ2013 735 785 336 1030 138.00
