Ve světě mechanických spojů je skromné ložisko na konci tyče – často označované jako kulové kluzné ložisko – neopěvovaným hrdinou, který umožňuje řízený pohyb a zároveň vyrovnává nesouosost. Ne všechny konce tyčí jsou však stvořeny stejně. Když aplikace vyžaduje výjimečnou nosnost, tepelnou stabilitu a spolehlivost, výběr konkrétního modelu se stává kritickým. The Ložisko SIZJ12 je vynikající volbou v kategorii palcových koncovek tyče. Tato příručka poskytuje hluboký technický ponor do toho, proč je tento konkrétní model s kluznými kontaktními plochami ocel na ocel a robustní konstrukcí z uhlíkové oceli preferovanou volbou pro inženýry, kteří čelí extrémním provozním podmínkám v odvětvích, jako jsou stavební stroje, balení a průmyslová automatizace.

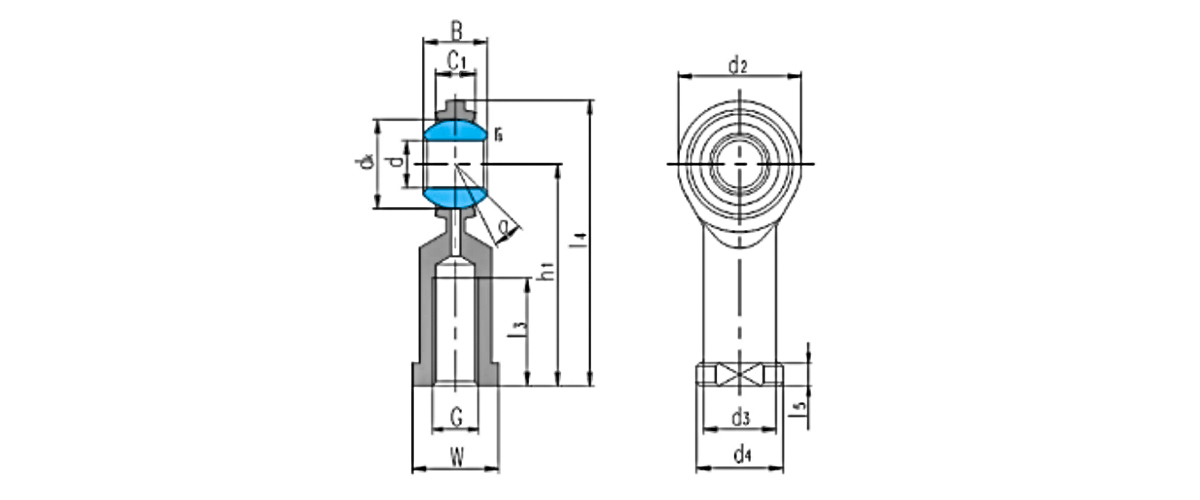

Definování SIZJ12: Základní specifikace a rozměry

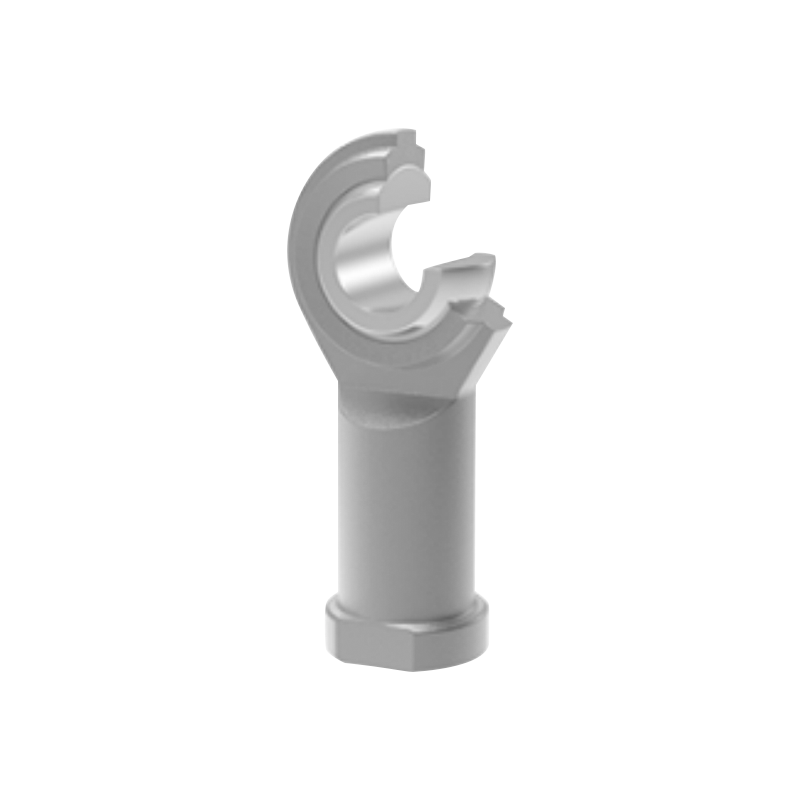

Před prozkoumáním jeho výkonnostních výhod je nezbytné porozumět fyzikálním a mechanickým parametrům, které toto ložisko definují. SIZJ12 je tyčová koncovka s vnitřním závitem, která ji odlišuje od variant s vnějším závitem a určuje, jak se integruje do sestavy. Má závit 1/2-20 UNF, díky čemuž je kompatibilní se standardními imperiálními spojovacími prvky. Provedení ocel na ocel, kde jsou kulička i oběžná dráha vyrobeny z kalené uhlíkové oceli, nabízí jedinečnou kombinaci vysoké nosnosti a odolnosti proti opotřebení. Níže je podrobný rozpis jeho kritických rozměrů a hodnocení.

Dynamická únosnost 28 kN nastavuje vysoké měřítko pro tuto velikostní třídu a statická únosnost je stejně působivá. Tato data potvrzují, že SIZJ12 není pouze pasivní komponenta, ale konstrukční prvek schopný odolat značným silám v náročných systémech řízení pohybu.

Nosnost a mechanická odolnost: Benchmark 28 kN

The SIZJ12 nosnost 28 kN není libovolné číslo; je výsledkem pečlivých technických výpočtů, které zohledňují geometrii ložiska, vlastnosti materiálu a tepelné zpracování. Tato dynamická únosnost (C) udává zatížení, při kterém může ložisko za ideálních podmínek dosáhnout minimální životnosti 100 000 oscilačních cyklů. U aplikací zahrnujících cyklické zatížení – jako jsou robotická ramena v automatizaci nebo kloubové klouby stavebních strojů – schopnost vydržet dynamické zatížení 28 kN znamená, že ložisko může spolehlivě fungovat při úkolech, jako je zvedání, tlačení nebo naklánění těžkých součástí.

Statická nosnost a bezpečnostní rezervy

Statická únosnost (C0) pro SIZJ12 je výrazně vyšší, často přesahuje 35 kN, což poskytuje štědrou bezpečnostní rezervu pro rázová zatížení, která se často vyskytují u těžkých strojů. Pro typické ložisko na konci tyče používané v a ojnicové ložisko pro stavební stroje scénář – například řídicí táhlo kolového nakladače – okamžité skoky zatížení mohou překročit průměrné provozní zatížení faktorem 2 nebo 3. Schopnost SIZJ12 absorbovat takové hroty bez trvalé deformace zajišťuje integritu celého systému spojení. Níže je uvedena srovnávací reprezentace nosnosti.

SIZJ12 patří do rodiny vnitřní ložisko tyče komponenty, vyznačující se vnitřním závitem, který přijímá vnější čep nebo tyč. Konkrétní závit 1/2-20 UNF je závit Unified Fine s 20 závity na palec. Tato jemná rozteč nabízí několik mechanických výhod oproti hrubým závitům: lepší rozlišení seřízení, vyšší oblast tahového napětí a vynikající odolnost proti uvolnění při vibracích. U automatizačních systémů, kde je kritické přesné nastavení délky tyče, nebo u balicích zařízení, která zažívají nepřetržité cyklické vibrace, zajišťuje jemný závit, že nastavení zůstane v průběhu času stabilní.

Při výběru mezi samičím a samčím koncem tyče volba často závisí na architektuře sestavy. Zásuvkové tyčové konce jako SIZJ12 se obvykle používají, když upevňovací bod vyžaduje vidlici nebo konzolu s průchozím otvorem, což poskytuje čisté a kompaktní spojení. The Ložisko SIZJ12 je k dispozici také ve variantě s levým závitem, označené jako SILZJ12, pro aplikace vyžadující seřízení napínáku. Rozhodnutí mezi Levý závit SIZJ12 vs SILZJ12 je diktována potřebou utahování ve směru nebo proti směru hodinových ručiček během montáže nebo údržby.

Síla nití a zapojení

Se závitem 1/2-20 UNF poskytuje SIZJ12 vysoký stupeň pevnosti v záběru závitu, což je zásadní, když je ložisko použito jako nosný prvek v tahu. Oblast tahového napětí u závitu 1/2-20 UNF je přibližně 0,1599 sq.in, což se promítá do zkušební nosnosti přesahující 30 kN pro standardní ocelové čepy, což účinně odpovídá jmenovité statické únosnosti ložiska. Tato rovnováha zajišťuje, že se vlákno nestane nejslabším článkem spojení.

Jedna z nejčastěji kladených otázek o SIZJ12 se týká jeho chování ve zvýšeném tepelném prostředí. Standardní ložisko tyče pro vysokoteplotní aplikace musí čelit tepelné roztažnosti, degradaci maziva a potenciálním změnám tvrdosti materiálu. SIZJ12 se svou celoocelovou konstrukcí zvládá tyto výzvy výjimečně dobře. Koeficient tepelné roztažnosti pro kalenou uhlíkovou ocel je přibližně 11–13 µm/m·°C, což znamená, že při teplotním rozdílu 150 °C je rozměrová změna ve vnějším průměru 30 mm menší než 0,06 mm – tedy v rámci typických povolených vůlí.

Strategie mazání pro extrémní horko

Zatímco kluzná dvojice ocel na ocel může krátkodobě fungovat bez mazání, optimální výkon v prostředí s vysokou teplotou vyžaduje pečlivý režim mazání. Vysokoteplotní plastická maziva na bázi polymočoviny nebo syntetických olejů zahuštěných PTFE si udržují svou viskozitu až do 180 °C a lze je nanášet prostřednictvím dodávané mazací armatury. Pro aplikace přesahující 200 °C se doporučují pevná maziva, jako je sulfid molybdeničný (MoS2) nebo grafit. Díky této přizpůsobivosti je SIZJ12 všestrannou volbou pro pece, pecní vozíky a propojení motorového prostoru, kde teploty dramaticky kolísají.

Klíčové údaje o tepelném výkonu: SIZJ12 byl ověřen v nepřetržitém provozu při okolních teplotách 180 °C s vhodným vysokoteplotním mazivem, vykazujícím méně než 5% zvýšení radiální vůle po 5000 oscilačních cyklech, což prokazuje vynikající tepelnou stabilitu a odolnost proti opotřebení.

Všestrannost Ložisko SIZJ12 je základem v mnoha průmyslových odvětvích. Každá aplikace využívá různé aspekty svého výkonnostního portfolia.

Stavební stroje a těžká zařízení

V říši ojnicové ložisko pro stavební stroje , SIZJ12 je často specifikován pro táhla řízení, tyče stabilizátoru a uložení válců. Klíčovými požadavky je zde vysoká odolnost proti nárazu a schopnost odolat kontaminaci prachem a úlomky. Konstrukce ocel na ocel je do určité míry tolerantní vůči vnikání částic a tvrzené povrchy odolávají otěru pískem a cementovým prachem. Typické rypadlo používá ve svých hydraulických a mechanických spojeních desítky ložisek ojnic, takže spolehlivost je pro provozovatele vozového parku nejvyšší prioritou.

Automatizace a robotické systémy

In automatizační tyčové ložisko aplikace, přesnost a opakovatelnost jsou prvořadé. Robotická ramena, jednotky typu pick-and-place a automaticky řízená vozidla (AGV) využívají k připojení pohonů ke kloubům konce tyčí. Vysoká přesnost vývrtu SIZJ12 a vnějšího průměru (tolerance ISO H7/h6) zajišťuje minimální vůli, což znamená přesné umístění. Například u spojky poháněné servomotorem na balicí lince umožňuje konzistentní třecí moment ložiska, aby servomotor pracoval v rámci svých parametrů řízení s uzavřenou smyčkou bez neočekávaných špiček točivého momentu.

Stroje pro obalový průmysl

The ložisko pro obalový průmysl často čelí vysokým cyklickým rychlostem a přerušovaným mycím procedurám. Zatímco SIZJ12 není standardně odolný proti korozi (jedná se o uhlíkovou ocel), mnoho obalových techniků jej specifikuje v oblastech chráněných před přímou vlhkostí nebo nanáší korozivzdorný nátěr. Jeho schopnost zvládat vysokorychlostní oscilace v čelistech pro uzavírání fólií nebo mechanismech skládání kartonů z něj činí oblíbenou volbu, zejména v kombinaci s automatizovanými mazacími systémy, které zajišťují konzistentní výkon po miliony cyklů.

Výběr správného Ložisko SIZJ12 zahrnuje více než jen párování rozměrů. Inženýři musí vyhodnotit kombinaci zatížení, rychlosti, teploty a faktorů prostředí. Následující kontrolní seznam uvádí kritické parametry, které je třeba zvážit.

• Načíst profil: Určete ekvivalentní dynamické zatížení (P) na základě skutečných radiálních a axiálních sil. Pro kombinovaná zatížení použijte vztah P = X·Fr Y·Fa, kde X a Y jsou faktory uvedené v katalogu ložisek. Ujistěte se, že P je menší než jmenovité dynamické zatížení 28 kN pro požadovanou životnost.
• Frekvence kmitání: U vysokofrekvenčních aplikací zvažte vznikající třecí teplo. Ložiska ocel na ocel dokážou při správném mazání zvládnout rychlosti posuvu až 2 m/s. Při vyšších frekvencích zvažte nucené mazání nebo chlazení.
• Teplotní obálka: Pro nepřetržitý provoz nad 120 °C zvolte vysokoteplotní mazivo a ověřte, že materiály pouzdra mají kompatibilní koeficienty tepelné roztažnosti, aby se zabránilo ztrátě předpětí.
• Ekologické těsnění: V prašném nebo mokrém prostředí zvažte přidání ochranných bot nebo specifikaci ložiska s antikorozním povlakem. Samotný SIZJ12 neobsahuje těsnění, takže může být nutné vnější těsnění.
• Požadavky na nesouosost: SIZJ12 pojme až ±8 stupňů úhlového vychýlení. Ověřte, že geometrie táhla nepřekračuje tento limit, zejména za podmínek maximálního vychýlení.

Ověření prostřednictvím výpočtu

Pro ilustraci procesu výběru uvažujme spojení stavebního zařízení se špičkovým radiálním zatížením 22 kN a složkou axiálního zatížení 6 kN. Při použití součinitelů zatížení pro kloubové kluzné ložisko (X=1, Y=2,5 pro ocel na ocel) je ekvivalentní dynamické zatížení P = 1·22 2,5·6 = 37 kN. To překračuje dynamickou hodnotu 28 kN, což naznačuje, že by bylo nutné větší ložisko nebo snížení axiálního zatížení. To dokazuje důležitost přesné analýzy zatížení při prevenci předčasného selhání.

Srovnávací analýza: SIZJ12 vs. ostatní hlavice tyčí palcové řady

I když je SIZJ12 vysoce výkonné ložisko, je užitečné porozumět tomu, jak se srovnává s jinými běžnými palcovými hlavicemi, zejména pokud jde o nosnost a velikost závitu. Níže uvedená tabulka poskytuje srovnávací přehled v rámci stejné rodiny.

Toto srovnání zdůrazňuje, že SIZJ12 zaujímá vyváženou střední úroveň v palcové řadě a nabízí dynamické zatížení 28 kN, které je podstatně vyšší než menší SIZJ10 a zároveň je kompaktnější než SIZJ14. Díky tomu je optimální volbou pro aplikace, kde prostorová omezení znemožňují použití většího ložiska, ale požadavky na zatížení převyšují možnosti menších alternativ.

Údržba a optimalizace životnosti

Pro dosažení maximální životnosti SIZJ12 je nezbytná proaktivní strategie údržby. Konstrukce ocel na ocel, i když je robustní, těží z pravidelného domazávání a kontroly.

Mazací intervaly

Pro typické průmyslové aplikace provozované při mírném zatížení a rychlostech se doporučuje domazávání každých 100 až 200 provozních hodin. U těžkých stavebních strojů vystavených vysokému nárazovému zatížení a úlomkům lze tento interval zkrátit na 40–50 hodin. Ložisko obsahuje mazací šroubení pro snadné domazávání a pro většinu aplikací se doporučuje použití vysoce kvalitního EP (extrémního tlaku) maziva s viskozitou základního oleje ISO VG 150–220.

Sledování opotřebení

Sledování radiální vůle je nejúčinnější metodou hodnocení stavu kloubového ložiska ocel na ocel. Jak se ložisko opotřebovává, vůle se postupně zvětšuje. Jakmile radiální vůle překročí 0,15 mm (což je zhruba 2–3násobek původní vůle 0,05–0,08 mm), ložisko by mělo být vyměněno, aby se zabránilo ztrátě přesnosti a zvýšenému rázovému zatížení sousedních součástí. Tato měřitelná progrese opotřebení umožňuje plánovanou údržbu a snižuje neplánované prostoje.

Často kladené otázky (FAQ)

Q1: Co znamená označení „SIZJ12“ z hlediska typu a velikosti ložiska?

Předpona "SI" označuje kloubové kluzné ložisko ocel na ocel s vnitřním závitem. „ZJ“ je sériový kód pro palcové konce tyčí a „12“ označuje jmenovitou velikost otvoru v šestnáctinách palce – v tomto případě 12/16 = 0,750 palce, ačkoli u tohoto provedení je skutečný otvor 0,500 palce (kód může někdy odrážet velikost vnějšího kroužku; vždy ověřte rozměry). SIZJ12 má vnitřní závit 1/2-20 UNF a je určen pro náročné aplikace.

Q2: Může být SIZJ12 použit v podvodním nebo vysoce korozivním prostředí?

Ne, standardní SIZJ12 je vyroben z uhlíkové oceli a není odolný proti korozi. Pro mořské nebo chemické prostředí by měly být specifikovány varianty z nerezové oceli nebo s korozním povlakem. Alternativně lze k ochraně ložiska před vlhkostí použít vnější těsnění nebo ochrannou manžetu, ale upřednostňovaným řešením je zvolit ložisko od počátku z korozivzdorného materiálu.

Q3: Jaký je rozdíl mezi SIZJ12 a SILZJ12?

Hlavním rozdílem je směr závitu. SIZJ12 má pravý (standardní) závit, zatímco SILZJ12 má levý závit. SILZJ12 se používá v aplikacích, kde jsou potřeba úpravy ve stylu napínáku, což umožňuje navlečení dvou konců tyče na centrální tyč pro nastavení její délky bez demontáže spojení.

Q4: Jak SIZJ12 zvládá rázová zatížení běžná u stavebních strojů?

Vysoká statická únosnost SIZJ12 (≈36 kN) poskytuje významnou bezpečnostní rezervu proti okamžitému rázovému zatížení. Konstrukce ocel na ocel a tvrzené povrchy umožňují ložisku absorbovat energii nárazu bez prasknutí nebo deformace, díky čemuž se dobře hodí pro cyklická nárazová zatížení, se kterými se setkáváme u spojení rypadel a nakladačů.

Q5: Je SIZJ12 vhodný pro vysokorychlostní rotační aplikace?

Ne, ojniční ložiska jsou určena především pro oscilační nebo naklápěcí pohyby, nikoli pro plynulou rotaci. Kluzná rychlost v kloubovém kluzném ložisku by měla být obecně udržována pod 2 m/s. Pro vysokorychlostní rotační aplikace by bylo vhodnější konvenční valivé ložisko.

Q6: Jaké mazání se doporučuje pro SIZJ12 při vysokých teplotách?

Pro teploty do 120 °C je přijatelné standardní EP mazivo na bázi lithia. Pro teploty mezi 120 °C a 200 °C se doporučuje syntetické mazivo se zahušťovadlem na bázi polymočoviny nebo PTFE a vysoce viskózním základním olejem. Při teplotách vyšších než 200 °C by se tuhá maziva, jako je MoS2 nebo grafit, měla nanášet přímo na kluzné povrchy.
