Typ JXR (zkřížené kuželíkové ložisko)

Domů / Ložisko / Ložiska robotů / Typ JXR (zkřížené kuželíkové ložisko)

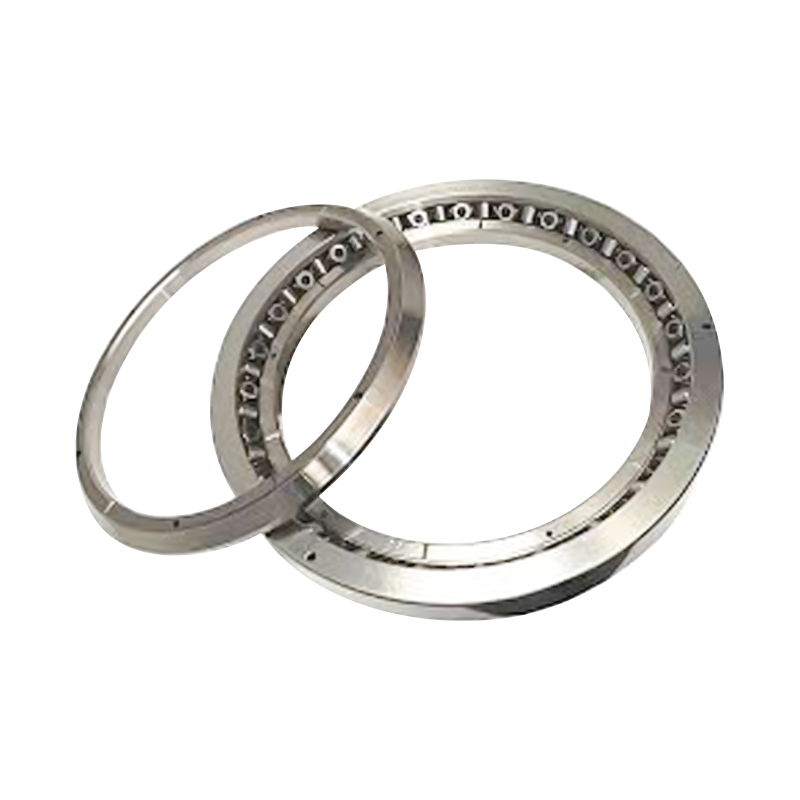

Typ JXR (zkřížené kuželíkové ložisko)

Toto ložisko má dvě sady oběžných drah a válečků kombinovaných v pravém úhlu, přičemž válečky jsou uspořádány ve střídavém křížovém uspořádání. Výška průřezu ložiska je podobná jako u jednořadé nosné konstrukce, čímž se šetří instalační prostor a materiál pouzdra. Velký úhel kužele a kuželová geometrická konstrukce umožňují celému ložiskovému systému efektivně řídit rozpětí, které je několikanásobkem šířky samotného ložiska. Zkřížené kuželové válečky jsou schopny přenášet velké točivé momenty (kroutící moment naklánění).

Contact Us Kontaktujte nás
PŘEDCHOZÍ:Typ RA (vnější kroužek segmentovaný, vnitřní kroužek pro otáčení) DALŠÍ:RB2508 Robotické křížové válečkové ložisko
  • Popis
  • Specifikace
  • Kontaktujte nás

Strukturální vlastnosti
Typ JXR nabízí kompaktní konstrukci, vysokou tuhost a vysokou přesnost. Je schopen současně přenášet radiální zatížení, axiální zatížení a klopný moment (klopný moment). Kromě toho se může pochlubit výhodami vysoké rychlosti otáčení a úspory místa a materiálu. Tyto vlastnosti z něj dělají ideální volbu pro přesné aplikace, jako jsou vysokorychlostní vertikální brusky, otočné stoly obráběcích strojů a průmyslové roboty.

Rozsah aplikace
Vhodné pro použití v obráběcích strojích, včetně vertikálních vrtaček a stolů brusek, přesných kruhových indexovacích stolů, velkých válečkových systémů, otočných stolů (otočných plošin) a průmyslových robotů, mimo jiné.

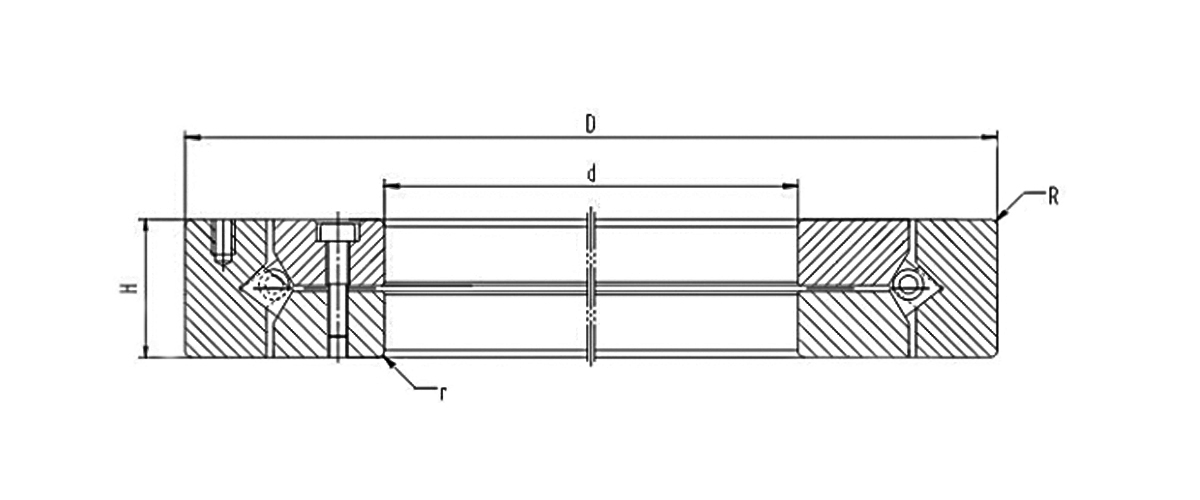

Typ ložiska Vnitřní průměr Vnější průměr Šířka Zkosení Základní nosnost (radiální) Základní nosnost (axiální) Omezená rychlost Hmotnost
d D H R KN KN r/min kg
JXR637050 300 400 37 1.5 63 80.1 720 13
JXR652050 310 425 45 2.5 82.2 102 640 20
JXR699050 370 495 50 3.0 93.6 119 600 30
XR496051 203.2 279.4 31.75 1.5 51.3 61.6 800 6.5
XR678052 330.2 457.2 63.5 3.3 100 123 620 35
XR766051 457.2 609.6 63.5 3.3 141 178 520 51
XR820060 580 760 80 6.4 215 234 300 100
XR855053 685.8 914.4 79.375 3.3 270 344 260 150
XR882055 901.7 1117.6 82.55 3.3 300 396 200 185
XR889058 1028.7 1327.15 109.22 3.3 405 534 160 400
XR897051 1549.4 1828.8 101.6 3.3 518 699 80 500
