331138 AG Čtyřřadé kuželíkové ložisko

Čtyřřadá kuželíková ložiska: Aplikace pro vysoké zatížení
Čtyřřadá kuželíková ložiska jsou specializovaná konstrukce, která se primárně používá pro extrémně vysoké radiální zatížení a částečné axiální zatížení. Běžně se používají v těžkých strojích, jako jsou válcovny (např. čtyřválcové válcovny za tepla, válcovny za studena) a blokovací stolice. Jejich konstrukce zahrnuje válečky uspořádané na čtyřech kuželových vnějších kroužcích, což má za následek vysokou nosnost a prodlouženou životnost. Kromě toho lze jejich vůli předem upravit úpravou distančních vložek (nebo podložek) tak, aby vyhovovaly různým provozním požadavkům.

Kontaktujte nás

PREV：30202 Jednořadé kuželíkové ložisko DALŠÍ：Ložisko XRT060-NT

Popis
Specifikace
Kontaktujte nás

Strukturální složení
· Otevřený typ: Skládá se ze tří vnějších kroužků (kalíšků), dvou vnitřních kroužků (kuželů), čtyř řad válečků, dvou vnějších rozpěrek a jedné vnitřní rozpěrky.
·Uzavřený typ: Přidá dva těsnicí kroužky k základní konstrukci otevřeného typu.

Klíčové vlastnosti
· Vysoká nosnost: Čtyřřadé válečkové uspořádání je navrženo tak, aby vydrželo výrazně větší radiální zatížení ve srovnání s dvouřadými ložisky.
· Prodloužená životnost: Optimalizace povrchové úpravy válců a kontaktních ploch oběžné dráhy podporuje tvorbu hydrostatického/hydrodynamického mazacího filmu, který zvyšuje odolnost proti opotřebení.
· Snadná instalace: Typicky navrženo s volným střihem pro zjednodušenou instalaci a demontáž.
· Nastavitelná vůle: Vnitřní vůle ložiska je buď předem nastavena, nebo může být přesně nastavena pomocí stavěcích rozpěrek, což zajišťuje přesnost otáčení a prodlužuje životnost.
· Vysoká spolehlivost: Optimalizované konstrukce těsnění účinně zabraňují vnější kontaminaci a současně snižují tření a tvorbu tepla.

Primární aplikace
· Válcovací stolice: Pracovní válce ve čtyřech válcovacích stolicích pro válcování za tepla a válcovnách za studena atd.
· Kvetoucí mlýny: Používá se v ocelářském průmyslu pro operace blokování a brambingu.
· Těžké stroje: Například důlní zařízení.

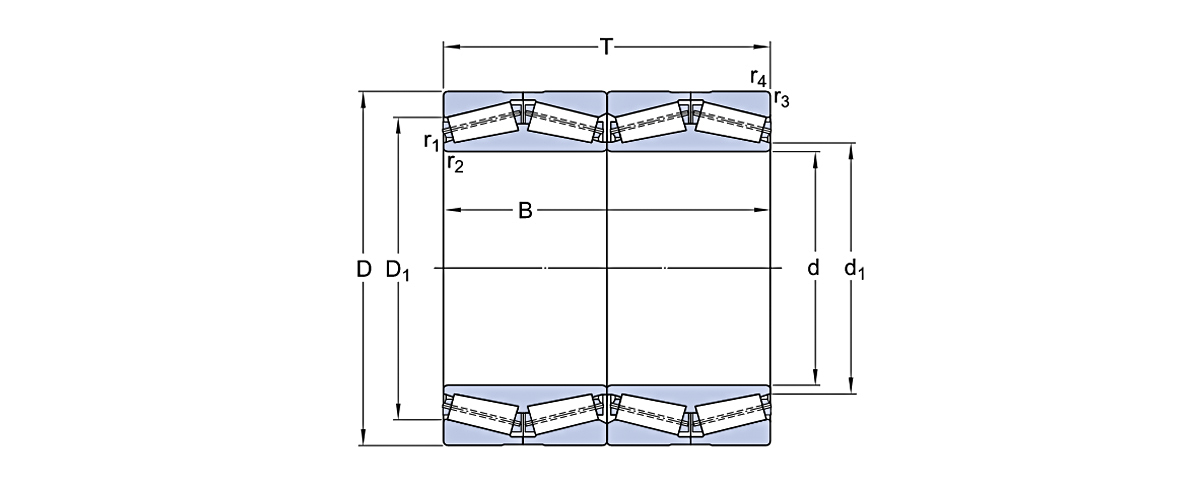

Základní rozměry				Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry				Dynamický	Statické	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
139.7	200.025	157.162	160.34	160.34					331138 AG Ložisko
177.8	247.65	192.088	192.088	192.088					331480 G Ložisko
177.8	247.65	192.088	192.088	192.088					BT4-0010 G/HA1C400VA903 Ložisko
198.438	284.162	225.425	225.425	225.425					Ložisko BT4-0027 AG/HA1
206.375	282.575	190.5	190.5	190.5					BT4-0013 G/HA1C400VA903 Ložisko
206.375	282.575	190.5	190.5	190.5					Ložisko BT4-0021 G/HA1
220	295	315	315	315					BT4-0035 E8/C355 Ložisko
220.662	314.325	239.712	239.712	239.712					BT4-0040 E8/C355 Ložisko
240	338	248	248	248					Ložisko BT4-0020/HA1
241.478	349.148	228.6	228.6	228.6					330782 AG Ložisko
244.475	327.025	193.675	193.675	193.675					330862 B Ložisko
254	358.775	268.875	268.875	268.875					BT4-0039 E8/C355 Ložisko
266.7	355.6	230.188	228.6	228.6					BT4-0014 G/HA1C400VA903 Ložisko
266.7	355.6	230.188	228.6	228.6					Ložisko BT4B 328209 G/HA1C455
269.875	381	282.575	282.575	282.575					BT4B 331168 B Ložisko
276.225	393.7	269.875	269.875	269.875					BT4-0012 G/HA1C500VA901 Ložisko
279.4	393.7	269.875	269.875	269.875					BT4-0011 G/HA1C500VA901 Ložisko
279.578	380.898	244.475	244.475	244.475					330540 AG Ložisko
280	406.4	298.45	298.45	298.45					Ložisko BT4-0026 A/PEX
285.75	380.898	244.475	244.475	244.475					330337 AG Ložisko
285.75	380.898	244.475	244.475	244.475					BT4-0015 G/HA1C400VA903 Ložisko
288.925	406.4	298.45	292.45	292.45					Ložisko BT4B 331452 G/HA1
292.1	422.275	269.875	269.875	269.875					Ložisko BT4B 331968 BG/HA1
304.648	438.048	280.99	279.4	279.4					331492 Ložisko
304.8	501.65	336.55	336.55	336.55					BT4B 328909 G/HA1VA901 Ložisko
304.902	412.648	266.7	266.7	266.7					330758 BG Ložisko
304.902	412.648	266.7	266.7	266.7					Ložisko BT4-0004 G/HA1
310	430	310	310	310					Ložisko BT4-8093 G/HA1VA901
317.5	422.275	269.875	269.875	269.875					330870 BG Ložisko
317.5	447.675	327.025	327.025	327.025					Ložisko BT4B 331161 AG/HA4

Základní rozměry				Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry				dynamickýkýkýkýký	statickékékékéké	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
317.5	447.675	327.025	327.025	327.025					Ložisko BT4B 331161 BG/HA1
317.5	422.275	269.875	269.875	269.875					BT4B 334023 E1/C675 Ložisko
330.2	444.5	301.625	301.625	301.625					Ložisko BT4B 332647 G/HA1
330.302	438.023	247.65	254	254					Ložisko BT4-8113 E2/C500
333.375	469.9	342.9	342.9	342.9					331381 Ložisko
343.052	457.098	254	254	254					Ložisko BT4-8160 E8/C475
343.052	457.098	254	254	254					Ložisko BT4-8160 E81/C400
343.052	457.098	254	254	254					Ložisko BT4-8160 E81/C475
343.052	457.098	254	254	254					BT4B 328817 E1/C475 Ložisko
343.052	457.098	254	254	254					BT4B 328817 EX1/C475 Ložisko
346.075	488.95	358.775	358.775	358.775					Ložisko BT4B 331228 G/HA1C200
347.662	469.9	292.1	292.1	292.1					331092 A Ložisko
347.662	469.9	292.1	292.1	292.1					Ložisko BT4-8070 G/HA1VA901
355.6	488.95	317.5	317.5	317.5					331271 Ložisko
355.6	482.6	265.113	269.875	269.875					Ložisko BT4-8162 E8/C480
355.6	482.6	265.113	269.875	269.875					Ložisko BT4-8162 E81/C480
355.6	482.6	265.113	269.875	269.875					Ložisko BT4B 328870 EX1/C300
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E1/C300 Ložisko
355.6	488.95	317.5	317.5	317.5					BT4B 328912 E3/C675 Ložisko
360	510	380	380	380					332059 Ložisko
368.3	523.875	382.588	382.588	382.588					331159 A Ložisko
380	560	390	360	360					Ložisko BT4-8033 G/HA1
380	540	300	300	300					Ložisko BT4-8086 G/HA1
384.175	546.1	400.05	400.05	400.05					331149 E/C675 Ložisko
384.175	546.1	400.05	400.05	400.05					Ložisko BT4-8025 G/HA1C300VA903
384.175	546.1	400.05	400.05	400.05					Ložisko BT4B 334128/HA1
385.762	514.35	317.5	317.5	317.5					BT4B 334042 E1/C575 Ložisko
395	545	268	288.9	288.9					BT4B 332824 E/C475 Ložisko
395	545	268	288.9	288.9					Ložisko BT4B 332824/HA1
400	600	308	308	308					Ložisko BT4-8147 G/HA1

Základní rozměry				Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry				dynamickýkýkýkýký	statickékékékéké	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
406.4	562	381	381	381					BT4-8126 E1/C575 Ložisko
406.4	546.1	288.925	288.925	288.925					Ložisko BT4-8161 E8/C500
406.4	546.1	288.925	288.925	288.925					Ložisko BT4-8161 E81/C500
406.4	546.1	288.925	288.925	288.925					BT4B 328838 BG/HA1VA902 Ložisko
406.4	565.15	381	381	381					Ložisko BT4B 331347 AG/HA1
406.4	546.1	330	330	330					BT4B 334093 BG/HA1VA902 Ložisko
409.575	546.1	334.962	334.962	334.962					BT4B 329004 G/HA1VA901 Ložisko
409.575	546.151	334.962	334.962	334.962					BT4B 331333 E/C350 Ložisko
409.575	546.1	334.962	334.962	334.962					BT4B 331333 E/C575 Ložisko
431.8	571.5	400	400	400					Ložisko BT4-8067 G/HA1VA902
431.8	571.5	336.55	336.55	336.55					Ložisko BT4B 331226 AG/HA1
431.8	571.5	336.55	336.55	336.55					Ložisko BT4B 331226 BG/HA1
431.8	571.5	336.55	336.55	336.55					Ložisko BT4B 331226/HA1
431.8	635	440	355.6	355.6					Ložisko BT4B 334019 G/HA1
440	650	353.5	353.5	353.5					332313 Ložisko
440	580	360	360	360					Ložisko BT4-8124 E/C550
440	650	353.5	353.5	353.5					Ložisko BT4B 328944 G/HA1VA901
440	590	480	480	480					BT4B 334055 ABG/HA1VA902 Ložisko
447.675	635	463.55	463.55	463.55					330608 C Ložisko
450	595	404	404	404					Ložisko BT4-8044 G/HA1VA902
450	595	368	368	368					Ložisko BT4-8173 E8/C725
450	595	368	368	368					Ložisko BT4-8173 E81/C725
450	595	404	404	404					Ložisko BT4B 328365 EX/C725
450	595	368	368	368					BT4B 332773 E/C725 Ložisko
457.2	596.9	276.225	279.4	279.4					331169 BG Ložisko
457.2	596.9	276.225	279.4	279.4					331169 E/C500 Ložisko
457.2	606	381	381	381					BT4-8125 E1/C725 Ložisko
457.2	596.9	276.225	279.4	279.4					BT4B 328827 ABG/HA1VA902 Ložisko
460	610	360	360	360					Ložisko BT4-8111 E2/C725
460	610	360	360	360					BT4B 331977 E/C725 Ložisko

Základní rozměry				Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry				dynamickýkýkýkýký	statickékékékéké	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
460	625	421	421	421					Ložisko BT4B 332502/HA1
475	600	368	368	368					BT4B 328913 BG/HA1C555 Ložisko
479.425	679.45	495.3	495.3	495.3					330886 B Ložisko
482.6	615.95	330.2	330.2	330.2					332096 E/C725 Ložisko
482.6	615.95	330.2	330.2	330.2					Ložisko BT4-8163 E8/C725
482.6	615.95	330.2	330.2	330.2					Ložisko BT4-8163 E81/C725
482.6	615.95	330.2	330.2	330.2					Ložisko BT4-8163 E8A/C725
482.6	615.95	330.2	330.2	330.2					BT4B 328842 E1/C325 Ložisko
482.6	647.7	417.512	417.512	417.512					BT4B 331259 BG/HA1C325 Ložisko
489.026	634.873	320.675	320.675	320.675					331090 E/C700 Ložisko
490	625	385	385	385					Ložisko BT4-8135 E/C750
500	670	400.05	387.35	387.35					Ložisko BT4-8056 G/HA1
501.65	711.2	520.7	520.7	520.7					331081 A Ložisko
510	655	377	379	379					Ložisko BT4-8167 E8/C775
510	655	377	379	379					Ložisko BT4-8167 E81/C775
520.7	736.6	400.05	400.05	400.05					Ložisko BT4B 331243 A/HA1
530	680	440	440	440					Ložisko BT4-8043 G/HA1
540	690	400	400	400					331978 BG Ložisko
540	690	400	400	400					Ložisko BT4-8108 E/C625
558.8	736.6	322.265	322.268	322.268					331165 A Ložisko
558.8	736.6	322.265	322.268	322.268					331165 AG Ložisko
558.8	736.6	455.612	457.2	457.2					Ložisko BT4-8022 G/HA1VA919
558.8	736.6	409.575	409.575	409.575					Ložisko BT4B 330993 AG/HA1
558.8	736.6	409.575	409.575	409.575					BT4B 334080 G/HA1VA901 Ložisko
560	700	405	405	405					Ložisko BT4-8153 E/C775
560	920	618	618	618					Ložisko BT4B 328509/HA4
571.5	812.8	593.725	593.725	593.725					Ložisko BT4B 332666/HA1
584.2	762	396.875	401.638	401.638					331148 A Ložisko
584.2	730.25	342.9	349.25	349.25					BT4B 331189 E/C600 Ložisko
585.788	771.525	479.425	479.425	479.425					BT4B 328888 BG/HA1VA901 Ložisko

Základní rozměry				Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry				dynamickýkýkýkýký	statickékékékéké	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
585.788	771.525	479.425	479.425	479.425					Ložisko BT4B 331093 BG/HA1
595.312	844.55	615.95	615.95	615.95					BT4B 331300 E/C775 Ložisko
603.25	857.25	622.3	622.3	622.3					331625 Ložisko
603.25	857.25	622.3	622.3	622.3					Ložisko BT4B 331625 E/C800
609.6	787.4	361.95	361.95	361.95					331175 A Ložisko
609.6	787.4	361.95	361.95	361.95					331175 BG/C355 Ložisko
609.6	813.562	479.425	479.425	479.425					331925 Ložisko
609.6	787.4	361.95	361.95	361.95					Ložisko BT4B 328871 G/HA1VA901
620	800	363.5	363.5	363.5					Ložisko BT4B 328510/HA1
625	815	480	480	480					Ložisko BT4-8031 E/C800
625	815	600	600	600					Ložisko BT4-8137 G/HA1
650	1030	560	560	560					Ložisko BT4B 332827 AG/HA1
660	1070	648.002	648.002	648.002					Ložisko BT4B 332833 G/HA4
660.4	812.8	365.125	365.125	365.125					331190 Ložisko
660.4	812.8	365.125	365.125	365.125					Ložisko BT4B 331190 BG/HA1
676	910	620	620	620					Ložisko BT4B 332906/HA4
679.45	901.7	552.45	552.45	552.45					BT4B 334015 BG/HA1VA901 Ložisko
679.45	901.7	635	542.45	542.45					BT4B 334016 AG/HA1VA901 Ložisko
680	930	700	700	700					Ložisko BT4B 328349/HA1
685.8	876.3	352.425	355.6	355.6					BT4B 328955 ABG/HA1VA902 Ložisko
685.8	876	352.425	355.6	355.6					Ložisko BT4B 331089 CG/HA1
708.025	930.275	565.15	565.15	565.15					Ložisko BT4-8109 E1/C800
708.025	930.275	565.15	565.15	565.15					Ložisko BT4B 332098 A/HA4
710	900	410	410	410					331351 Ložisko
710	900	410	410	410					Ložisko BT4B 331351 BG/HA1
710	900	410	410	410					BT4B 331351 E/C775 Ložisko
711.2	914.4	390	390	390					Ložisko BT4-8139 G/HA1
717.55	946.15	565.15	565.15	565.15					332244 Ložisko
717.55	946.15	565.15	565.15	565.15					Ložisko BT4-8069 G/HA1VA901
730.25	1035.05	755.65	755.65	755.65					330803 A Ložisko

Základní rozměry				Základní nosnost		Rychlostní hodnocení		mše	Model
Základní rozměry				dynamickýkýkýkýký	statickékékékéké	Referenční rychlost	Omezující rychlost	mše	Ložisko č.
d [mm]	D [mm]	B [mm]	T [mm]	C [kN]	C0 [kN]	[ot./min]	[ot./min]	[kg]	Ložisko č.
750	950	410	410	410					Ložisko BT4-8048 E/C725
750	1130	690	690	690					Ložisko BT4B 328376/HA4
785	1010	600	600	600					Ložisko BT4-8121 E/C600
825.5	1168.4	844.55	844.55	844.55					Ložisko BT4B 331066 A/HA4
863.6	1219.1	876.3	889	889					Ložisko BT4B 330742 A/HA4
863.6	1130.3	669.925	669.925	669.925					BT4B 331123 DG/HA1 Ložisko
877.888	1220	844.55	844.55	844.55					Ložisko BT4B 332981/HA4
938.212	1270	825.5	825.5	825.5					330726 A Ložisko
1001	1360	800	800	800					Ložisko BT4B 334031 AG/HA4
1001	1360	800	800	800					Ložisko BT4B 334031/HA4C1800
1070.001	1399.997	889.762	889.762	889.762					Ložisko BT4B 328100/HA4
1300	1720	840	840	840					Ložisko BT4-8150 G/HA4
287.5	440	330.3	284	284					Ložisko BT4B 332997 B/HA1
287.5	440	330.3	284	284					Ložisko BT4B 332997/HA1
368.294	523.875	411.162	366.712	366.712					Ložisko BT4B 334056 B/HA1
384.175	546.1	437.96	384.175	384.175					Ložisko BT4B 334048/HA1
391.071	550	428.625	384.175	384.175					Ložisko BT4B 328305/HA1
400	540	330	295	295					332297 Ložisko
400	540	295	330	330					Ložisko BT4-8050/HA1
406.445	565.201	409.575	365.125	365.125					BT4B 332813 B/HA1C425 Ložisko
415.925	590.55	479.96	419.1	419.1					Ložisko BT4B 334047/HA1
431.8	571.5	366.713	320.675	320.675					331999 Ložisko
450	595	388	352	352					Ložisko BT4-8053/HA1
482.6	647.7	436.5	401.638	401.638					Ložisko BT4-8052/HA1
555.233	761.873	692.15	536.575	536.575					Ložisko BT4B 334125/HA1
770	1040	800	650	650					Ložisko BT4B 334099/HA4
872.769	1181.1	714.375	628.65	628.65					Ložisko BT4B 332786/HA4
872.847	1181.1	714.375	628.65	628.65					Ložisko BT4B 328956/HA4

Vytváření budoucnosti pohybu

O UKL

Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China 331138 AG Čtyřřadé kuželíkové ložisko suppliers and OEM/ODM 331138 AG Čtyřřadé kuželíkové ložisko company, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Více o nás Ukl Bearing Manufacturing Co.,Ltd

0+

let

Zkušenosti z oboru
0+

Diverzita modelů
0+

Počet zaměstnanců
0

$

Roční hodnota vývozu

čestný certifikát

Novinky

Proč válečkové ložisko NU 309 exceluje v konstrukci motoru a převodovky?
04 Jun, 2026
Klíčové shrnutí: Ložisko NU 309 exceluje jako plovoucí ložisko U konstrukcí motorů a převodovek, kde je kritickým problémem tepelná roztažnost hřídele, Ložisko NU 309 p...

ČTĚTE VÍCE
Jak nainstalovat 2206 AV Nilos Ring (průvodce krok za krokem)
28 May, 2026
Instalujte otevřenou stranou směrem k ložisku Pro správnou instalaci 2206 AV Nilos Ring, umístěte jej tak, aby konvexní (otevřená) strana směřovala k oběžné dráze ložisk...

ČTĚTE VÍCE
Jak vybrat správné kuličkové ložisko s kosoúhlým stykem pro vysokorychlostní aplikace?
21 May, 2026
Výběr optimální valivé součásti pro vysokorychlostní rotační stroje vyžaduje hluboké pochopení provozních podmínek, vnitřní geometrie a tepelného managementu. Mezi přesné stroje, kuličková ...

ČTĚTE VÍCE
Přesnost pod tlakem: Klíčové faktory určující výběr ložisek lékařského vybavení
14 May, 2026
V rychle se rozvíjející oblasti lékařské techniky může i ta nejmenší součástka rozhodnout o úspěchu záchranného zařízení. Mezi tyto ložiska lékařského vybavení hrát tichou, ale kritic...

ČTĚTE VÍCE
