Ložiska RB2508 pro ramena robota: Průvodce přesností a životností

Proč robotické klouby vyžadují více než standardní ložisko

Robotické klouby fungují pod jedinečnou kombinací omezení. Musí být lehké, ale zároveň dostatečně tuhé, aby odolávaly deformaci při zatížení. Musí se otáčet s přesností na úrovni mikronů a přitom přežít tisíce cyklů za den. A musí zvládat radiální, axiální a momentová zatížení současně, často v rámci stopy ne větší než několik centimetrů. Toto je místo Ložisko RB2508 vstoupí do obrazu.

Jako křížové válečkové ložisko tenkého průřezu s vrtáním 25 mm, vnějším průměrem 41 mm a šířkou pouhých 8 mm je RB2508 zkonstruováno přesně pro tento druh aplikací s vysokou hustotou a vysokými kolíky. Není to jen součást; je to konstrukční rozhodnutí, které ovlivňuje opakovatelnost robota, tepelné chování a interval údržby. Tento článek zkoumá technické zdůvodnění RB2508, jeho strukturální výhody, kritéria výběru a jak jej vyhodnotit pro integraci robotického ramene.

V kloubech robota není ložisko pasivní součástí. Definuje řetězec tuhosti a přímo ovlivňuje absolutní přesnost polohování.

Strukturální logika: Proč zkřížené válce překonávají konvenční uspořádání

Tradiční klouby robotů často spoléhají na kombinaci kuličkových ložisek s hlubokou drážkou, párů s kosoúhlým stykem nebo kuželíkových ložisek. Každý z nich dobře zvládá omezený směr zatížení, ale vyžadují pečlivé nastavení předpětí a spotřebují více axiálního prostoru. RB2508 jde jinou cestou.

Uspořádání 90stupňové V-drážky

V křížovém válečkovém ložisku jsou válečky uspořádány v 90stupňových intervalech v drážce ve tvaru V. Tato orientace umožňuje jedinému ložisku současně absorbovat radiální zatížení, axiální zatížení v obou směrech a zatížení klopným momentem. Pro kloub robota to znamená jednodušší konstrukci krytu, méně součástí a kratší axiální stoh.

Vnější kroužek rozdělený, vnitřní kroužek integrální

RB2508 používá dělený vnější kroužek a jednodílný vnitřní kroužek. Tato konfigurace je zvláště vhodná, když je kritická přesnost otáčení vnitřního kroužku, což je běžné u robotických kloubů, kde se vnitřní kroužek připojuje k výstupní přírubě nebo harmonickému pohonu. Dělený vnější kroužek umožňuje nastavení předpětí během montáže, zatímco integrovaný vnitřní kroužek zachovává kulatost a tuhost.

Vyvážení s tenkým průřezem a vysokou tuhostí

S vrtáním 25 mm a šířkou 8 mm je RB2508 klasifikováno jako tenkostěnné ložisko. Ložiska tenkého průřezu jsou náchylná k deformaci, pokud se s nimi manipuluje nebo jsou nesprávně instalovány, ale pokud jsou správně podepřeny, nabízejí vynikající poměr tuhosti k hmotnosti. Uspořádání zkřížených válečků kompenzuje zmenšenou tloušťku stěny rozložením zatížení na větší počet valivých prvků.

Klíčové specifikace a úskalí výběru RB2508

Před integrací RB2508 do kloubu robota by inženýři měli zkontrolovat jeho základní rozměry a jmenovité zatížení. Níže uvedená tabulka shrnuje základní parametry.

Parametr	Hodnota
Průměr vrtání (d)	25 mm
Vnější průměr (D)	41 mm
Šířka (B)	8 mm
Průměr roztečné kružnice válečku (dp)	32 mm
Vnitřní prsten na rameno (ds)	28,5 mm
Rameno vnějšího kroužku (Dh)	35,5 mm
Základní dynamická únosnost (C)	3,63 kN
Základní statická únosnost (C0)	3,83 kN
Hmotnost	Přibližně 0,05 kg

Porozumění kódům přípon

RB2508 je často specifikován s příponami, které definují těsnění, vůli a přesnost. Mezi běžné kombinace patří:

UU : Utěsněné na obou stranách, nabízí ochranu proti prachu a zadržování mastnoty.
C0 : Standardní radiální vůle, vhodná pro mírné provozní podmínky.
CC0 : Předepnutý stav, eliminující vůli a zvýšení tuhosti.
P5 / P4 / P2 : Přesné třídy, s menšími čísly označujícími vyšší přesnost.

Například RB2508UUCC0P5 označuje předepjaté ložisko s dvojitým těsněním s přesností P5. Výběr nesprávné vůle nebo přesnosti může vést k nadměrnému tření, tvorbě tepla nebo nedostatečné tuhosti řídicí smyčky robota.

Citlivost instalace

Tenkostěnná ložiska jsou citlivá na deformaci způsobenou montáží. Pokud není pouzdro nebo osazení hřídele opracováno do správné rovinnosti a kolmosti, může se oběžná dráha deformovat a způsobit zvlnění točivého momentu a předčasnou únavu. Nejedná se o vadu ložiska; je to požadavek na systémové úrovni. Technici by měli ověřit tolerance pouzdra a zvážit použití řízeného montážního postupu.

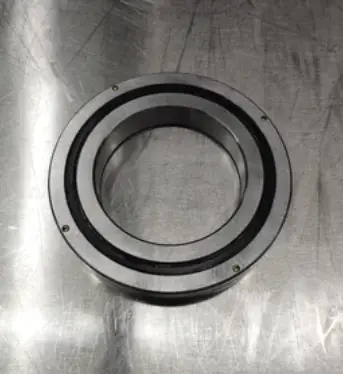

Wholesale RB2508 Robot Crossed Roller Bearing Suppliers, OEM/ODM Company

Velkoobchodní dodavatelé RB2508 robotických zkřížených válečkových ložisek, OEM/ODM Company

UKL Bearing Manufacturing Co., Ltd. je Čína velkoobchodní dodavatelé RB2508 Robot Crossed Roller Bearing a OEM/ODM Company.

Zobrazit produkt →

Aplikační scénáře a výkon v robotických ramenech

RB2508 je široce používán v kloubech průmyslových robotů, rotačních osách a přesných polohovacích stupních. Díky své schopnosti nést kombinované náklady v kompaktním obalu se přirozeně hodí pro kolaborativní roboty, ramena SCARA a koncové efektory, kde je prostor na prvním místě.

Snížení házivosti a zlepšení opakovatelnosti

V kloubu robota axiální a radiální házení přímo ovlivňují přesnost středu nástroje. Křížové válečkové ložisko s úzkými tolerancemi minimalizuje tyto odchylky a umožňuje řídicí jednotce zachovat opakovatelnost po miliony cyklů. Často se z tohoto důvodu volí předepjatá varianta CC0, která odstraňuje vnitřní vůli a zvyšuje efektivní tuhost spoje.

Únavový život při proměnlivém zatížení

Robotické klouby zřídka vidí konstantní zatížení. Zažívají časté starty, zastávky a změny užitečného zatížení. Geometrie valivého prvku RB2508 rozděluje kontaktní napětí na větší plochu než kuličková ložiska podobné velikosti, což může prodloužit únavovou životnost v podmínkách oscilace nebo proměnného zatížení. Zatímco přesné výpočty životnosti závisí na specifickém spektru zatížení, základní výhoda spočívá v liniovém kontaktu válcových válečků oproti bodovému kontaktu kuliček.

Typické aplikace:

Klouby průmyslových robotů a rotační osy
Přesné otočné stoly a CNC indexovací hlavy
Lékařská zobrazovací zařízení a metrologické přístroje
Automatizační zařízení s přesnými rotačními mechanismy

Jak požádat o cenovou nabídku RB2508 a vlastní podporu

Cena za RB2508 závisí na několika faktorech: stupeň přesnosti (P5, P4, P2), vůle nebo předpětí (C0, CC0), možnost těsnění (UU nebo otevřené) a objednané množství. Protože tyto proměnné ovlivňují jak výrobní náklady, tak dodací lhůty, obecný ceník je zřídkakdy přesný.

Chcete-li získat smysluplnou nabídku, připravte si následující informace:

Požadovaná třída přesnosti a vůle
Provozní rychlost a podmínky zatížení (radiální, axiální, moment)
Požadavky na těsnění a preference mazání
Roční nebo dávkové množství

Dodavatelé s technickou podporou mohou také pomoci s nestandardními rozměry, vlastním předpětím a pokyny k instalaci. Při hodnocení dodavatele se zeptejte, zda může poskytnout 3D modely, rozměrové výkresy a technické konzultace pro konkrétní návrh spoje.

Často kladené otázky

Q1: Jaké je základní dynamické zatížení RB2508?

Základní dynamická únosnost (C) je 3,63 kN a základní statická únosnost (C0) je 3,83 kN.

Q2: Může RB2508 přímo nahradit jiná zkřížená válečková ložiska se stejnými rozměry?

Rozměrově může být zaměnitelné s jinými kříženými válečkovými ložisky 25x41x8 mm. Přesnost, vůle a vnitřní provedení se však mohou lišit. Před výměnou vždy ověřte kód přípony a požadavky na výkon.

Q3: Jak by měl být RB2508 nainstalován, aby byla zachována přesnost ramene robota?

Ujistěte se, že pouzdro a osazení hřídele jsou ploché a kolmé. Při montáži se vyhněte nátlaku na ložisko a dodržujte doporučenou sekvenci utahování. U tenkostěnných ložisek je zkreslení montáže běžnou příčinou ztráty přesnosti.

Q4: Můžete poskytnout 3D modely nebo výkresy pro RB2508?

Mnoho dodavatelů nabízí na vyžádání 3D STEP soubory a 2D výkresy. Ty jsou užitečné pro integraci do konstrukce kloubu robota a pro ověření vhodného uložení před objednáním.
