Ložiska polštářového bloku

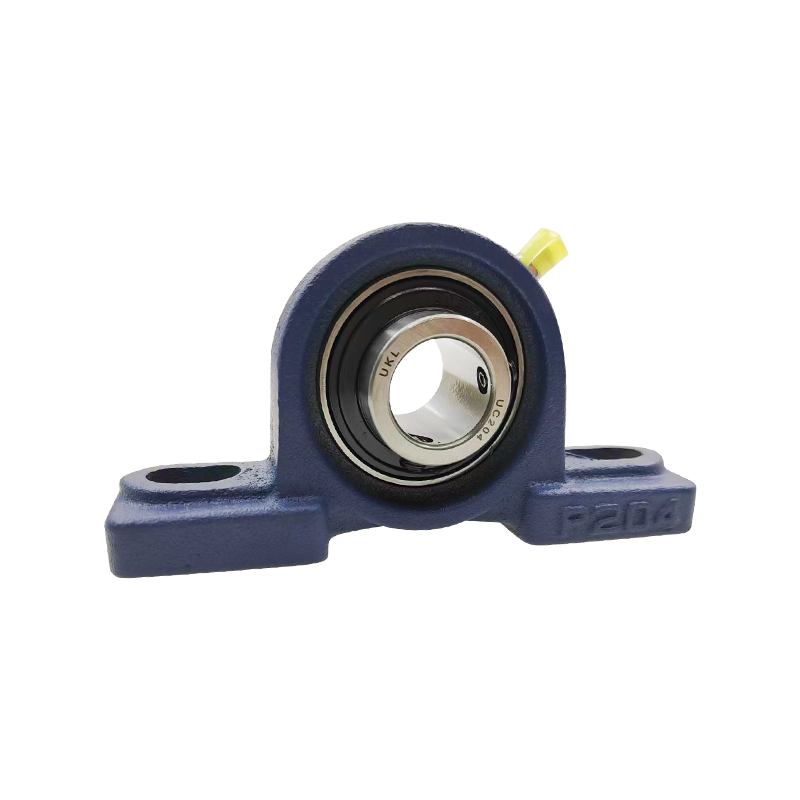

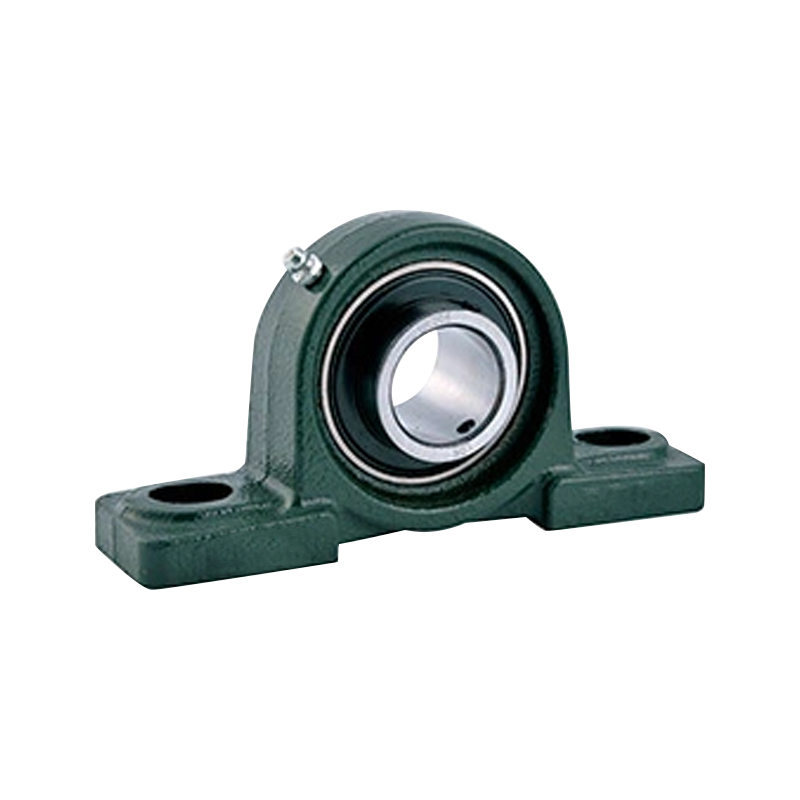

Ložisko polštářového bloku, také známé jako stojací blok, je nosná konstrukce navržená tak, aby pomáhala stabilizovat rotační hřídel pomocí kompatibilních ložisek a řady souvisejících součástí.

Tento typ ložiska obsahuje montážní blok (polštářový blok). Ložisko je instalováno uvnitř montážního bloku.

Ložiska polštářového bloku se nejčastěji používají v aplikacích s nízkým točivým momentem. Drážky nebo otvory v základně nebo patkách ložiska umožňují snadnou montáž a seřízení.

Contact Us Kontaktujte nás
PŘEDCHOZÍ:Žádný předchozí produkt DALŠÍ:Ložiska ložiskového bloku základny se závitem
  • Specifikace
  • Kontaktujte nás

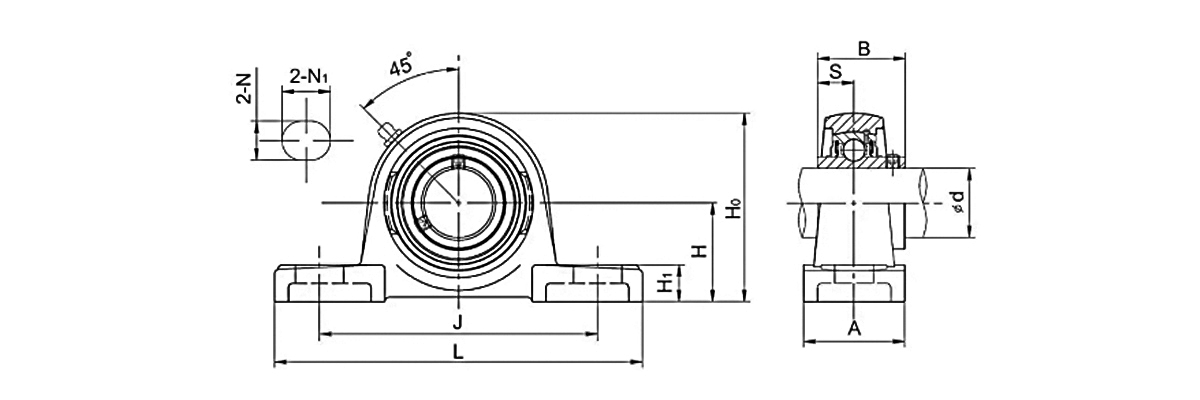

Jednotka č. Průměr hřídele Rozměry (mm) Velikost šroubu
(mm) 		Hmotnost
(kg)

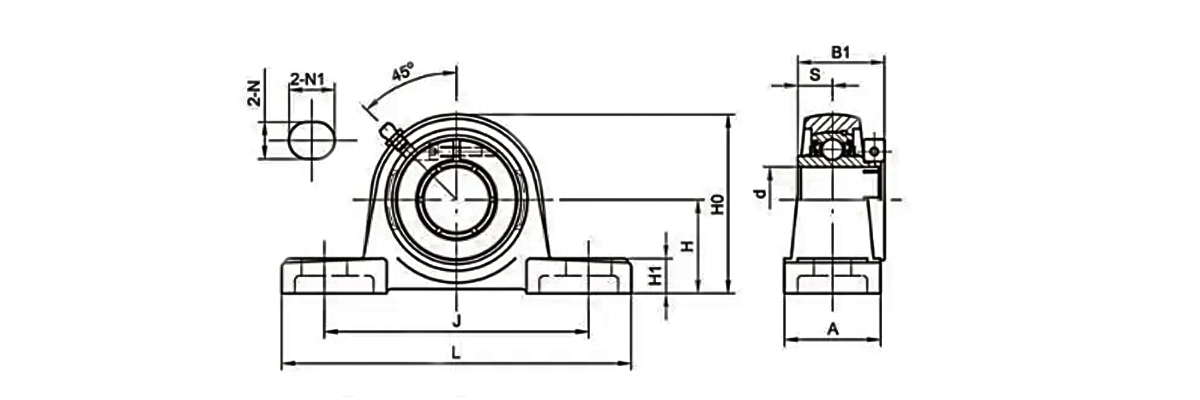

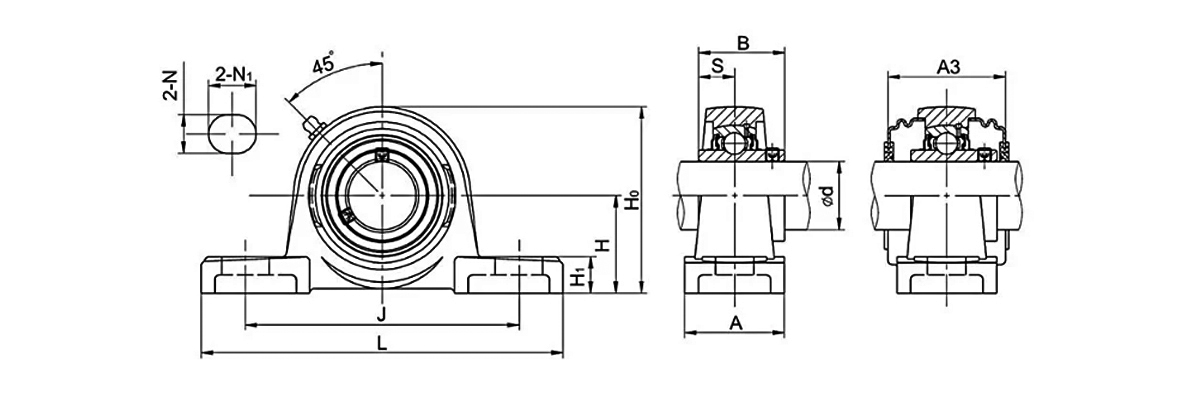

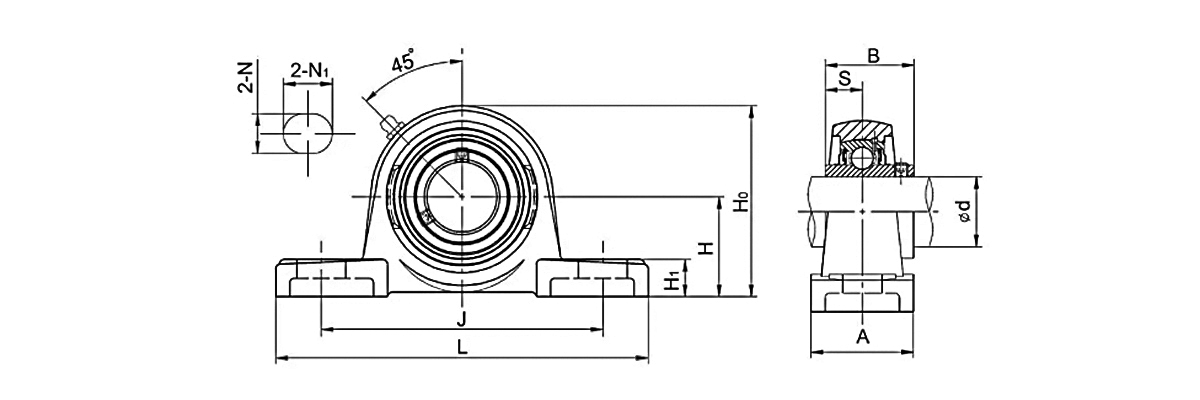

d H L J A N N1 H1 Ho B S A3
(v) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 16. září 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 16. 11 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-16. září 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-16. 11 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

Jednotka č. Průměr hřídele Rozměry (mm) Velikost šroubue
(mm) 		Hmotnost
(kg)

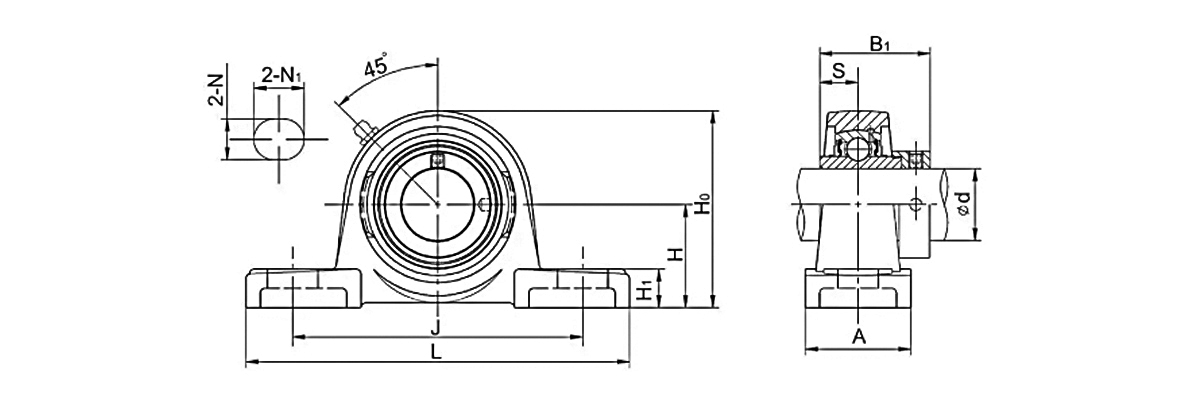

d H L J A N N1 H1 Ho B1 S
(v) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 16. září 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 16. 11 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-16. září 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-16. 11 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

Jednotka č. Průměr hřídele Rozměry (mm) Velikost šroubue
(mm) 		Hmotnost
(kg)

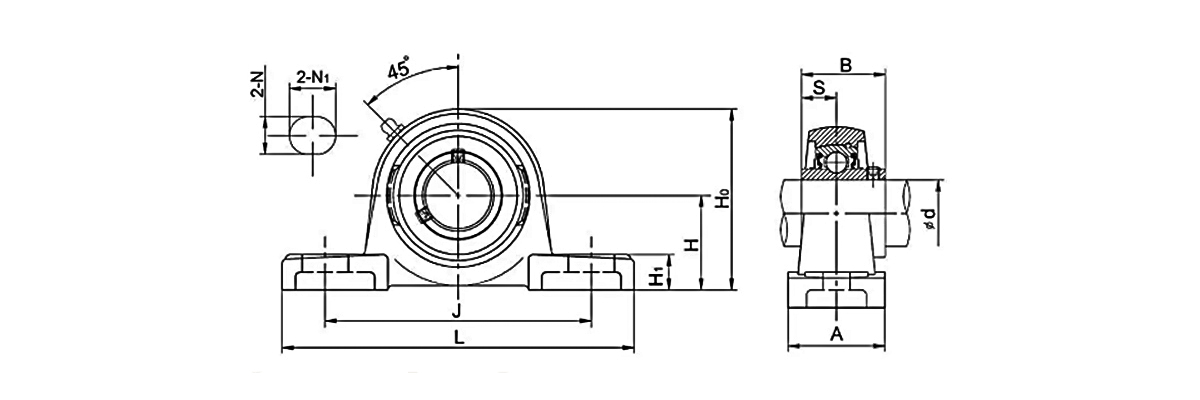

d H L J A N N1 H1 Ho B1 S
(v) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-16. září 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-16. 11 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

Jednotka č. Průměr hřídele Rozměry (mm) Velikost šroubue
(mm) 		Hmotnost
(kg)

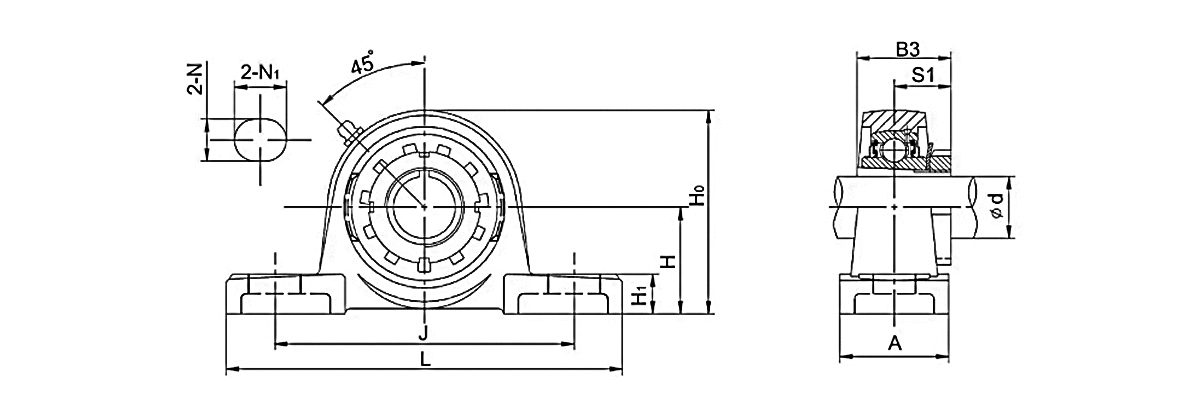

d H L J A N N1 H1 Ho B3 S1
(v) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-16. 11 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

Jednotka č. Průměr hřídele Rozměry (mm) Velikost šroubue Hmotnost
d H L J A N N1 H1 Ho B S (mm) (kg)
(v) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-16. září 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-16. 11 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Jednotka č Hřídel d Rozměry (mm) Velikost šroubu (mm) Hmotnost (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 $ $ 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 $ $ 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 $ $ 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 $ $ 89.1

Doporučené produkty

Inženýrství budoucnosti pohybu
O společnosti UKL
Společnost UKL Bearing Manufacturing Co., Ltd. (Wuxi) byla založena v roce 2020 Čína Ložiska polštářového bloku dodavatelé a OEM/ODM Ložiska polštářového bloku společnost, integrovaný průmyslový a obchodní podnik zaměřený na přesnou výrobu, kombinující výzkum a vývoj, výrobu a prodej.
Společnost se specializuje na vysoce výkonná ložisková řešení a poskytuje technickou podporu globálním průmyslům s mimořádně vysokými požadavky na přesnost a spolehlivost.

S více než 200 kvalifikovanými odborníky a plně modernizovanou výrobní základnou pokrývají zařízení společnosti UKL celý výrobní proces – kování, žíhání, soustružení, tepelné zpracování, broušení a automatizovanou montáž.
Díky více než 15 letům zkušeností s OEM/ODM exportem reaguje společnost UKL rychle na potřeby zákazníků a nabízí flexibilní a přizpůsobené služby pro klienty v Evropě, Asii, Africe a na Středním východě.

Ukl Bearing Manufacturing Co.,Ltd Více o nás Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    let

    Zkušenosti v oboru

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Rozmanitost modelů

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Počet zaměstnanců

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Roční exportní hodnota

Ukl Bearing Manufacturing Co.,Ltd
Certifikát cti
Novinky
Namontovaná ložiska Znalosti z oboru

Ložisko polštářového bloku UCP214: Nejlepší průvodce specifikacemi, instalací a křížovými odkazy

The Ložisko UCP214 představuje standardizovanou osazenou ložiskovou jednotku, která kombinuje robustní litinové pouzdro s precizně zpracovaným radiálním kuličkovým ložiskem. Tato jednotka je navržena tak, aby poskytovala spolehlivou podporu pro rotující hřídele napříč širokým spektrem průmyslových strojů, od zemědělské techniky po systémy manipulace s materiálem a dopravníky. Pochopení jeho technických specifikací, materiálového složení a správných výběrových kritérií je nezbytné jak pro inženýry, tak pro specialisty na nákup, kteří hledají optimální výkon a dlouhou životnost.

Technická architektura a designové prvky

Ložisková jednotka polštářového bloku UCP214 se skládá ze dvou hlavních součástí: pouzdra a vložky ložiska. Pouzdro vyrobené z vysoce kvalitní šedé litiny poskytuje pevnou montážní základnu se dvěma otvory pro šrouby pro bezpečné připevnění k nosným konstrukcím. Ložisková vložka má široký vnitřní kroužek s rozšířenými osazeními na obou stranách, včetně stavěcích šroubů pro pozitivní zajištění hřídele. Tato konstrukce zajišťuje spolehlivý přenos točivého momentu a zabraňuje axiálnímu posunutí během provozu.

Samonaklápěcí schopnost ložiska UCP214 si zaslouží zvláštní pozornost. Kulový vnější průměr ložiskové vložky lícuje s odpovídajícím sférickým povrchem uvnitř pouzdra, což umožňuje kompenzaci úhlového nesouososti až o několik stupňů. Tato vlastnost se ukazuje jako neocenitelná v aplikacích, kde by průhyb hřídele nebo nepřesnosti montáže mohly jinak vést k předčasnému selhání ložiska.

Specifikace materiálu a parametry výkonu

Funkce Specifikace Funkční význam
Materiál bydlení Šedá litina (GG) Poskytuje tuhost, tlumení vibrací a odolnost proti korozi vhodný pro průmyslové prostředí
Materiál ložiskové vložky Chromová ocel (třída 52100) Nabízí vysokou tvrdost, odolnost proti opotřebení a únavovou pevnost pro prodlouženou životnost
Uzamykací mechanismus Stavěcí šrouby (2) Zajišťuje pozitivní fixaci hřídele; vyhovuje metrickým i palcovým rozměrům hřídele
Systém těsnění Dvojité kontaktní těsnění s Slingerem Chrání před vniknutím nečistot a zároveň zadržuje mazivo; vhodné do vlhkého nebo prašného prostředí
Mazání Namažte (ekvivalent Nlgi #2) s armaturou Poskytuje počáteční a domazávací schopnost; prodlužuje intervaly údržby
Teplotní rozsah -20 °C až 120 °C Umožňuje provoz v různých podmínkách prostředí
Dokončit Vymalováno Poskytuje dodatečnou ochranu proti korozi krytu

Dvě varianty: UCP214 a UCP214-44

Existují dvě primární varianty tohoto ložiskového ložiska, které se liší specifikací průměru hřídele:

Ložisko UCP214 : Má průměr otvoru 70 mm, navržený pro aplikace s metrickým hřídelem. Tato verze odpovídá mezinárodním standardům a je široce používána na evropských, asijských a globálních trzích, kde jsou metrické rozměry standardní.

Ložisko UCP214-44 : Má průměr otvoru 69,85 mm, což odpovídá 2-3/4 palce. Tato varianta slouží palcovým systémům, zvláště rozšířeným na severoamerických trzích, a zařízením vyráběným podle císařských standardů.

Obě varianty sdílejí identické rozměry pouzdra, rozteč otvorů pro šrouby, výšku středu a únosnost. Zaměnitelnost pouzder mezi variantami zjednodušuje správu zásob pro oddělení údržby a distributory. Pro profesionály v oblasti nákupu, kteří hledají dodavatele ložisek UCP214 nebo dodavatele ložisek UCP214-44, může pochopení této kompatibility snížit náklady na zásoby při zachování flexibility.

Aplikace a případy použití v průmyslu

Ložisko polštářového bloku UCP214 nachází uplatnění v mnoha průmyslových odvětvích díky své všestrannosti a robustní konstrukci:

Dopravníkové systémy : Samovyrovnávací funkce umožňuje vychýlení hřídele běžné u dlouhých chodů dopravníku, zatímco litinové pouzdro odolává trvalému zatížení a vibracím, které jsou charakteristické pro manipulaci se sypkým materiálem.

Zemědělské stroje : Prach, nečistoty a různé provozní podmínky vyžadují ložiska s účinným těsněním a trvanlivostí. Konstrukce UCP214 splňuje tyto výzvy u zařízení, jako jsou kombajny, lisy a nástroje pro manipulaci s materiálem.

Průmyslové ventilátory a dmychadla : Schopnost jednotky vyrovnat se s nesouosostí a její spolehlivé těsnění ji činí vhodnou pro vzduchotechnické aplikace, kde může být omezený přístup k údržbě.

Balicí zařízení : Ložisko polštářového bloku poskytuje konzistentní výkon ve vysokorychlostních aplikacích s přerušovaným provozem běžných na balicích linkách.

Textilní stroje : Hladký a tichý chod ložiska UCP214 přispívá k zařízením na zpracování textilu, kde je kontrola vibrací nezbytná.

Související ložisko UCP212-39 s vrtáním 61,913 mm (2-7/16 palců) představuje další oblíbenou variantu v této řadě a slouží aplikacím vyžadujícím střední průměry hřídele. Mnoho uživatelů UCP212-39 volí tuto jednotku pro její kompatibilitu se specifickými konstrukcemi zařízení a její dostupnost od zavedených dodavatelů polštářových ložisek.

Výběrová kritéria pro profesionály v oblasti veřejných zakázek

Při hodnocení dodavatelů ložisek UCP214 by specialisté na nákup měli zvážit několik kritických faktorů:

Požadavky na zatížení : Ložisko UCP214 poskytuje dynamické zatížení přibližně 62 000 N a statické zatížení 44 000 N, takže je vhodné pro středně těžké až těžké aplikace.

Kompatibilita průměru hřídele : Potvrzení, zda aplikace vyžaduje metrickou 70mm (UCP214) nebo palcovou 2-3/4" (UCP214-44) variantu, je nezbytné pro správné přizpůsobení a výkon.

Podmínky prostředí : Extrémní teploty, vlhkost a úrovně znečištění ovlivňují výběr těsnění a požadavky na mazání. Standardní konfigurace vyhovuje většině průmyslových prostředí, ale mohou být k dispozici specializované možnosti.

Konfigurace bydlení : Konstrukce dvoušroubové základny ložiska polštářového bloku umožňuje přímou instalaci, ale ověření rozteče montážních otvorů a rozměrů výšky středu zajišťuje kompatibilitu se stávajícím zařízením.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) je integrovaný průmyslový a obchodní podnik, který se zaměřuje na přesnou výrobu, která kombinuje výzkum a vývoj, výrobu a prodej. Jako profesionální továrna na ložiska a společnost na výrobu ložisek v Číně se společnost specializuje na vysoce výkonná řešení ložisek a poskytuje technickou podporu pro globální průmyslová odvětví s mimořádně vysokými požadavky na přesnost a spolehlivost.

S více než 200 kvalifikovanými odborníky a plně modernizovanou výrobní základnou pokrývají zařízení UKL celý výrobní proces – kování, žíhání, soustružení, tepelné zpracování, broušení a automatizovanou montáž. Tento vertikálně integrovaný přístup zajišťuje kontrolu kvality v každé fázi a umožňuje citlivé služby zákazníkům po celém světě.

Technologie a inovace v jádru: Specializovaný tým výzkumu a vývoje neustále vyvíjí vysoce přesná křížová válečková ložiska, dvousměrná axiální kuličková ložiska s kosoúhlým stykem a další produkty používané v CNC strojích, robotice a inteligentních automatizačních systémech. Prostřednictvím precizního designu a digitálního řízení výroby zajišťuje UKL, že každý produkt splňuje mezinárodní standardy pro přesnost a výkon.

Udržitelnost a odpovědnost: Environmentálně odpovědné procesy, iniciativy v oblasti recyklace materiálů a optimalizované využití energie snižují ekologickou stopu. Kromě výroby podporuje UKL také vzdělávací a technické vzdělávací iniciativy s cílem podpořit budoucí inženýrské talenty.

FAQ

Jaký je rozdíl mezi ložisky UCP214 a UCP214-44?

Hlavní rozdíl spočívá v průměru díry: UCP214 má díru 70 mm pro metrické hřídele, zatímco UCP214-44 má díru 69,85 mm (2-3/4 palce) pro palcové hřídele. Rozměry pouzdra, rozteč otvorů pro šrouby a únosnost jsou pro obě varianty totožné.

Jak funguje samonastavovací funkce ložiska polštářového bloku UCP214?

Ložisková vložka má kulový vnější průměr, který zapadá do odpovídajícího kulového povrchu uvnitř pouzdra. To umožňuje úhlovou nesouosost mezi hřídelí a skříní až o několik stupňů, kompenzující vychýlení hřídele nebo montážní nepřesnosti.

Jaký uzamykací mechanismus používá ložisko UCP214?

Ložisko UCP214 používá dva stavěcí šrouby na vnitřním kroužku k zajištění ložiska k hřídeli. To zajišťuje pozitivní fixaci hřídele a usnadňuje snadnou instalaci a demontáž.

Jaká průmyslová odvětví běžně používají ložisko UCP214?

Ložiska UCP214 jsou široce používána v dopravníkových systémech, zemědělských strojích, průmyslových ventilátorech a dmychadlech, balicích zařízeních a textilních strojích, mimo jiné v průmyslových aplikacích vyžadujících spolehlivou podporu hřídele.

Jaký je doporučený teplotní rozsah pro ložisko UCP214?

Ložisko UCP214 efektivně funguje v teplotním rozsahu -20 °C až 120 °C, takže je vhodné pro různá průmyslová prostředí.
