Ložisko pro měření úhlu YRTM

Ložisko otočného stolu YRTM se systémem měření úhlu: Měření úhlového posunutí hraje zásadní roli v průmyslových aplikacích, zejména v průmyslu obráběcích strojů, kde je vyžadována vysoká přesnost úhlu natočení obráběných dílů. To vyžaduje přesné měření a kontrolu úhlového posunutí.

V současné době běžně používané metody pro měření úhlového posunutí zahrnují optické snímače a magnetické snímače. Navíc, protože je namontován na ložisku ORT, nabízí tato kombinovaná hřídel extrémně vysokou přesnost otáčení a může současně odolat axiálnímu zatížení, radiálnímu zatížení a klopným momentům. Je velmi vhodný pro vysoce přesné CNC otočné stoly, obráběcí centra a náročné aplikace, jako je vědecký výzkum a měření v průmyslu obráběcích strojů.

Contact Us Kontaktujte nás
PŘEDCHOZÍ:Přesné ložisko gramofonu YRT DALŠÍ:Vysokorychlostní přesné ložisko YRTS
  • Popis
  • Specifikace
  • Kontaktujte nás

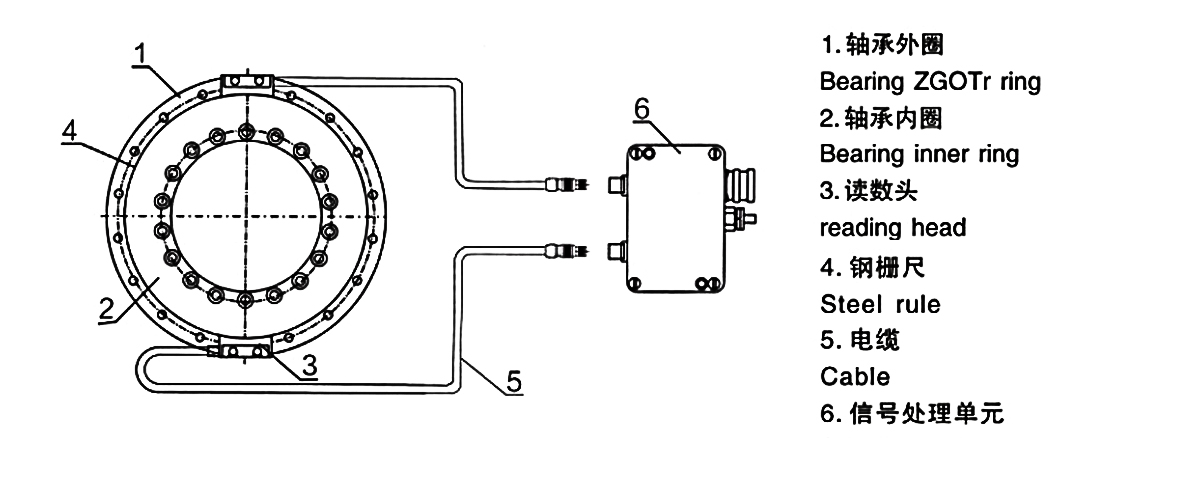

Výhody systému měření ocelové mřížky:
1. Bezkontaktní indukční enkodér, bez opotřebení
2. Přesnost srovnatelná s optickými kodéry, s maximální přesností ≤2
3. Systém měření duální čtecí hlavy umožňuje korekci radiálních odchylek ložiska v reálném čase
4. Vysoká rychlost, vysoký dynamický výkon, vysoké rozlišení
5. Žádné magnetické komponenty, žádná hysterezní odezva, žádné nebezpečí demagnetizace
6. Silná odolnost proti rušení prostředí, stupeň ochrany IP67, odolává určitému tlaku vody a prachu, necitlivý na jakýkoli druh znečištění nebo nečistot.
7. Kompaktní design řeší problém omezeného instalačního prostoru.
8. Může vydávat sinusový (1VPP) nebo obdélníkový signál (TTL), kompatibilní s CNC systémy Siemens a FANUC.

Vlastnosti ložisek otočného stolu YRTM se systémem měření úhlu:
1. Bezkontaktní indukční enkodér, bez opotřebení;
2. Přesnost 1. Vysoká přesnost ≤2'' ve srovnání s optickými kodéry;
2. Systém měření se dvěma snímacími hlavami umožňuje korekci radiální odchylky ložiska v reálném čase;
3. Vysoká rychlost, vysoký dynamický výkon a vysoké rozlišení;
4. Žádné magnetické komponenty, žádná reakce magnetické pásky a žádné riziko demagnetizace;
5. Silná odolnost vůči vlivům prostředí, jako jsou pevné částice a olej, stupeň krytí IP67, odolává určitému tlaku vody, prachotěsný a necitlivý na jakýkoli druh znečištění nebo nečistot;
6. Kompaktní design řeší problém omezeného instalačního prostoru;
7. Jednoduchá instalace, rychlé nastavení, výjimečně vysoká odolnost proti nárazům a vibracím, dobrá stabilita a vysoká spolehlivost.

Aplikace:

Výrobek se používá hlavně ve vysoce přesných CNC obráběcích strojích, vřetenech obráběcích strojů, radarech, průmyslových robotech, letectví a dalších oborech.

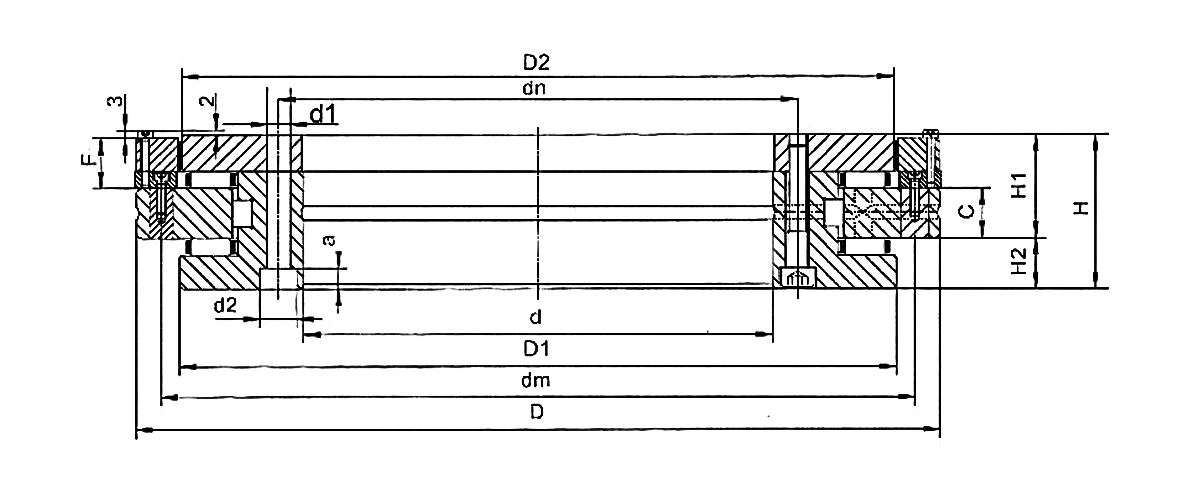

Typ ložiska Celkový rozměr Upevňovací otvory
d D H H1 H2 C D1 D2 F L dn dm Vnitřní kroužek Vnější kroužek
Jednotka: mm d1 d2 a MNOŽSTVÍ d3 MNOŽSTVÍ
mm mm
YRTM150 150 240 43* 29 * 14 12 214 213.81 16.5 121 165 225 7 11 6.2 32 7 33
YRTM180 180 280 46* 32 * 14 15 244 243.76 16.5 140 194 260 7 11 6.2 44 7 45
YRTM200 200 300 47* 32* 15 15 274 273,05/274,42 16.5 152 215 285 7 11 6.2 44 7 45
YRTM260 260 385 55 36.5 18.5 18 345 344,37/343,1 17.5 192.5 280 365 9.3 15 8.2 32 9.3 33
YRTM325 325 450 60 40 20 20 415 413.76 18.5 225 342 430 9.3 15 8.2 32 9.3 33
YRTM395 395 525 65 42.5 22.5 20 486 483.18 18.5 262.5 415 505 9.3 15 8.2 42 9.3 45
YRTM 460 $ $ 460 600 70 46 24 22 560 557.03 18.5 300 482 580 10 15 8.2 42 10 45

Šroub
spojení
MNOŽSTVÍ 		Axiální radiální
výběh 		Připojte se
otvory pro šrouby 		Rozteč
t 		Utahování
kroutící moment
šroubu 		Základní jmenovité zatížení Omezené
sped 		Tření
moment 		Hmotnost Typ ložiska
Axiální Radiální
Dynamickýký Statickéké Dynamickýký Statickéké
Ma Ca Coa Cr Cor Namazat
Mazání
μm G MNOŽSTVÍ MNOŽSTVÍ Xt Nm KN r/min Nm ≈Kg
4 3 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRTM150
4 4 M8 3 48×7,5° 14 118 710 69.5 200 280 12 7.7 YRTM180
4 4 M8 3 48×7,5° 14 120 765 81.5 220 260 14 9.7 YRTM200
4 6 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRTM260
4 6 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRTM325
6 6 M12 3 48×7,5° 34 300 2280 186 655 140 55 33 YRTM395
6 6 M12 3 48×7,5° 34 355 2800 200 765 120 70 45 YRTM 460 $ $
