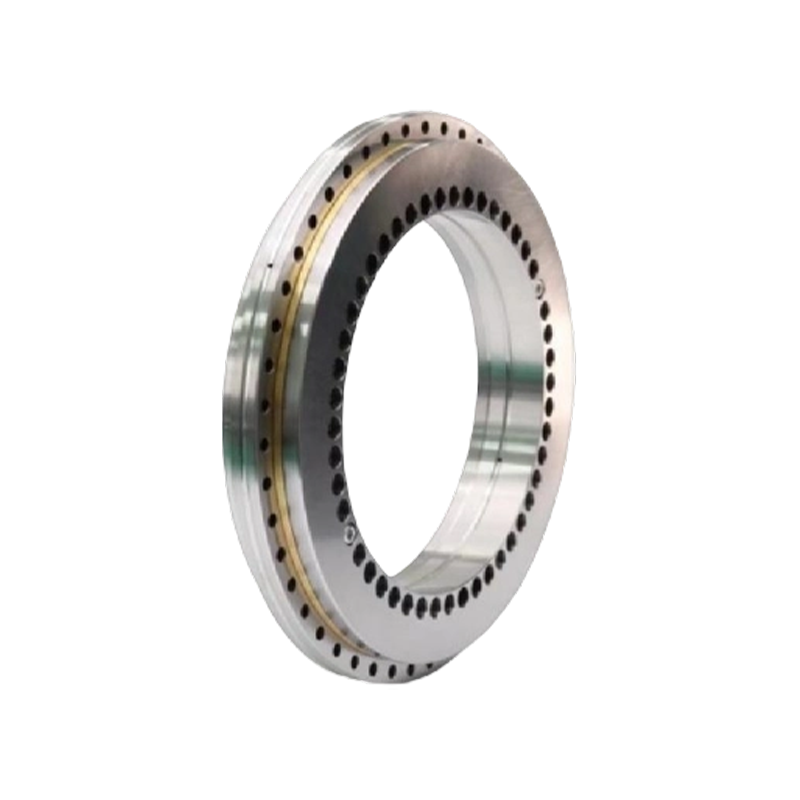

Přesné ložisko gramofonu YRT

Precizní otočné ložisko YRT se skládá z axiálního/radiálního kroužku pouzdra, axiálního/radiálního hřídelového kroužku, axiální podložky, dvou sestav jehlové klece a sady radiálních válcových válečků. Kroužek pouzdra a kroužek hřídele mají rovnoměrně rozmístěné otvory pro montážní šrouby. Tento typ ložiska se vyznačuje vysokou axiální a radiální únosností, vysokou tuhostí a velmi vysokou přesností.

Contact Us Kontaktujte nás
PŘEDCHOZÍ:Žádný předchozí produkt DALŠÍ:Ložisko pro měření úhlu YRTM
  • Popis
  • Specifikace
  • Kontaktujte nás

Vlastnosti ložisek otočného stolu YRT:
1. Kombinované ložisko:
Ložiska YRT jsou kombinovaná ložiska, integrující funkce radiálních a axiálních ložisek. Mohou současně odolávat radiálnímu a axiálnímu zatížení z různých směrů a také odolávat kroutícímu momentu.
2. Vysoká přesnost:
Ložiska YRT mají obvykle velmi vysokou přesnost, což umožňuje přesné otáčení a polohování.
3. Tuhost:
Ložiska YRT mají vysokou tuhost, udržují stabilitu při vysokém zatížení. Aplikace vyžadující velké pracovní zatížení zajišťují spolehlivost ložisek při vysokém zatížení.
4. Vysoký točivý moment:
Ložiska YRT jsou navržena tak, aby vydržela zatížení vysokým točivým momentem, což je zásadní pro aplikace vyžadující rotaci a přenos vysokého točivého momentu.
5. Snadná instalace a údržba:
Ložiska YRT mají obvykle jednoduchou konstrukci, která usnadňuje instalaci a údržbu. To přispívá k dlouhodobé spolehlivosti ložisek.

Oblasti použití:
Ložiska YRT jsou široce používána v různých oblastech, včetně průmyslových robotických ramen, obráběcích strojů, tiskařských zařízení, lékařských zařízení a leteckého vybavení. Jejich všestrannost a vysoký výkon z nich činí preferovanou volbu pro četné inženýrské aplikace.

Bezpečnostní opatření pro používání ložisek točny YRT:
1. Udržujte ložisko a jeho okolí čisté
Dokonce i mikroskopické částice prachu mohou negativně ovlivnit ložiska.
2. Používejte opatrně
Silné nárazy během používání mohou způsobit poškrábání a promáčknutí, což může vést k nehodám.
3. Používejte vhodné nástroje
Vyhněte se nahrazování stávajících nástrojů; používejte pouze vhodné nástroje.
4. Dávejte pozor na korozi ložisek
Pot na vašich rukou může během provozu způsobit rez, proto používejte čisté ruce a pokud je to možné, noste rukavice.

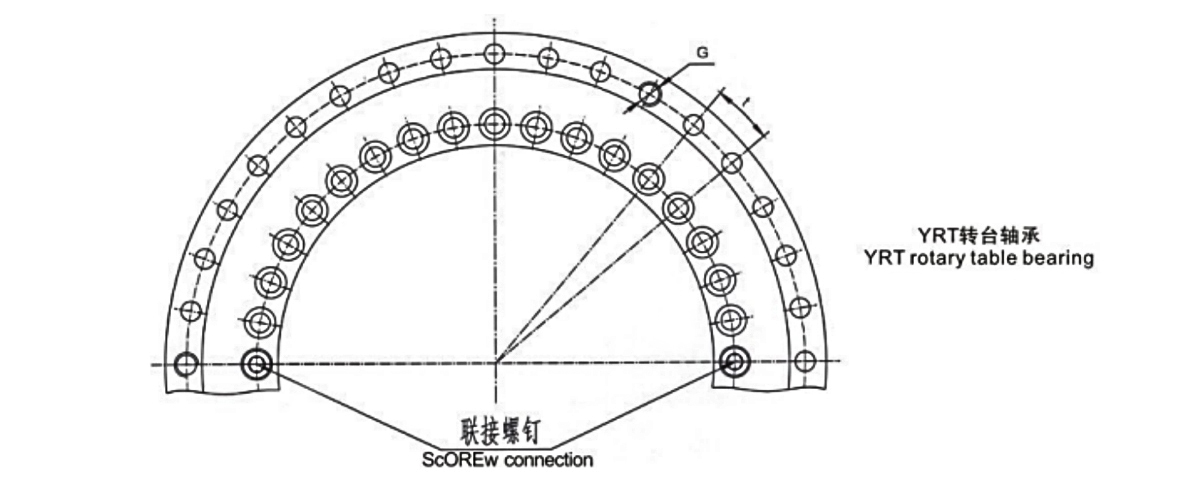

Šroub
spojení
MNOŽSTVÍ 		Připojte se
otvory pro šrouby 		Rozteč
t 		Utahování
kroutící moment
šroubu 		Základní jmenovité zatížení Omezená rychlost Tření
moment 		Hmotnost Typ ložiska
Axiální Radiální
Dynamickýký Statickéké Dynamickýký Statickéké
Ma Ca Coa Cr Cor Mazání tukem
G MNOŽSTVÍ MNOŽSTVÍXt Nm KN r/min Nm ≈Kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 50 YRT
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 100 YRT
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 150 YRT
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 200 YRT
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 1200 YRT

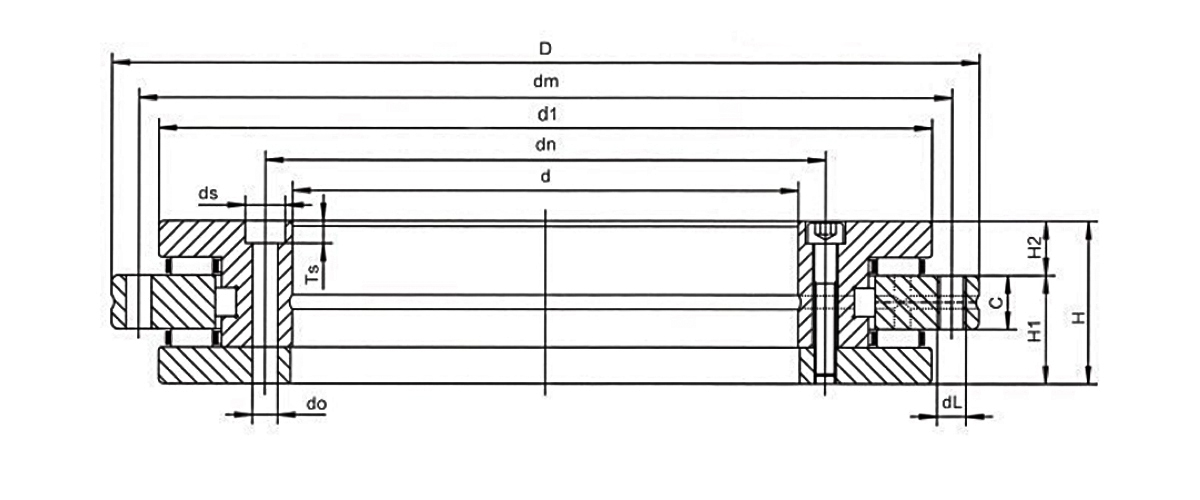

Typ ložiska Celkový rozměr Upevňovací otvory
d D H H1 H2 C d1 dn dm Vnitřní kroužek Vnější kroužek
Jednotka: mm dělat ds Ts MNOŽSTVÍ dl MNOŽSTVÍ
mm mm
50 YRT 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
100 YRT 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
150 YRT 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
200 YRT 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
1200 YRT 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
