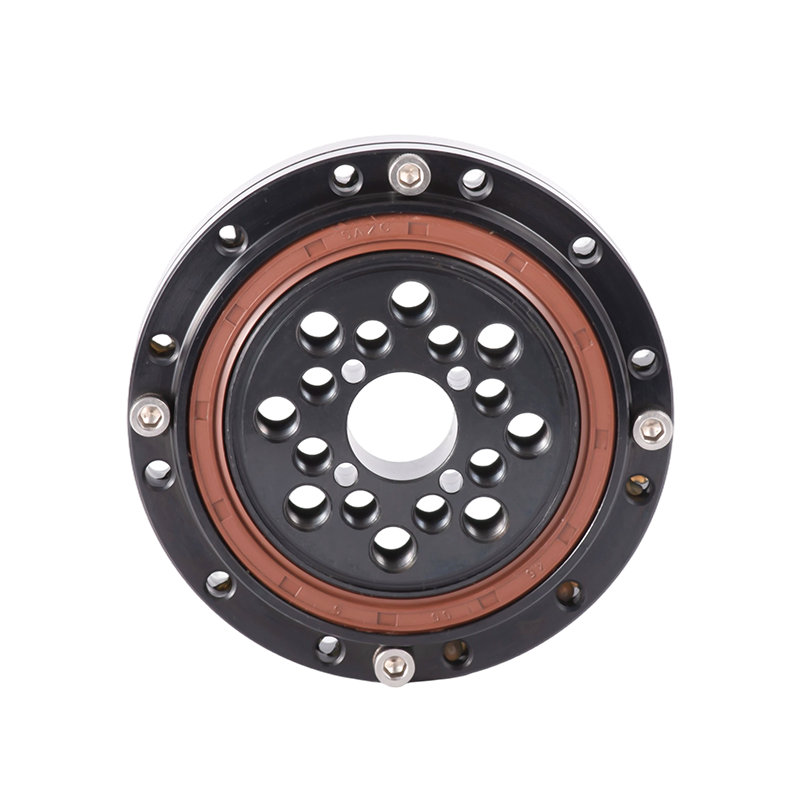

Přesné harmonické redukční ložisko

Domů / Ložisko / Křížové válečkové ložisko / Přesné harmonické redukční ložisko

Přesné harmonické redukční ložisko

Harmonický reduktor se skládá hlavně ze tří základních součástí: harmonického generátoru, ohybu a tuhého kola. Zahrnuje také tuhé ložisko (obvykle křížové válečkové ložisko) a pružné ložisko (tenkostěnné kuličkové ložisko).

Vnitřní otvor pružného ložiska lícuje s vnějším kroužkem eliptické vačky. Vnější kroužek prochází pružnou deformací prostřednictvím valivých kuliček a lícuje s vnitřním průměrem otvoru ohybu. Vnější obvod otvoru ohybu je obroben zuby, které zabírají se zuby tuhého kola. Protože tuhé kolo má více zubů než ohyb, zabírají na dlouhé ose a rozpojují se na krátké ose. Spodní část ohybu je připevněna k výstupnímu konci, zatímco tuhé ložisko je instalováno na výstupním konci reduktoru pro externí připojení.

Harmonické redukce jsou široce používány v průmyslových odvětvích, jako je robotika, obráběcí stroje a letecký průmysl. Vyžadují extrémně vysokou přesnost, tuhost a nosnost, a proto kladou přísné normy na přesnost obrábění a montáže všech součástí, zejména na výkon ložisek.

U pevných ložisek jsou klíčové ukazatele ukazatele, spolehlivost a přesnost obratu. Předpětí se obvykle použije před odesláním, aby byla zajištěna tuhost. U pružných ložisek je výkonnostními parametry jádra maximální radiální deformace.

Contact Us Kontaktujte nás
PŘEDCHOZÍ:Vysoce výkonné křížové válečkové ložisko RW DALŠÍ:CSF G vysoce tuhé redukční ložisko
  • Specifikace
  • Kontaktujte nás

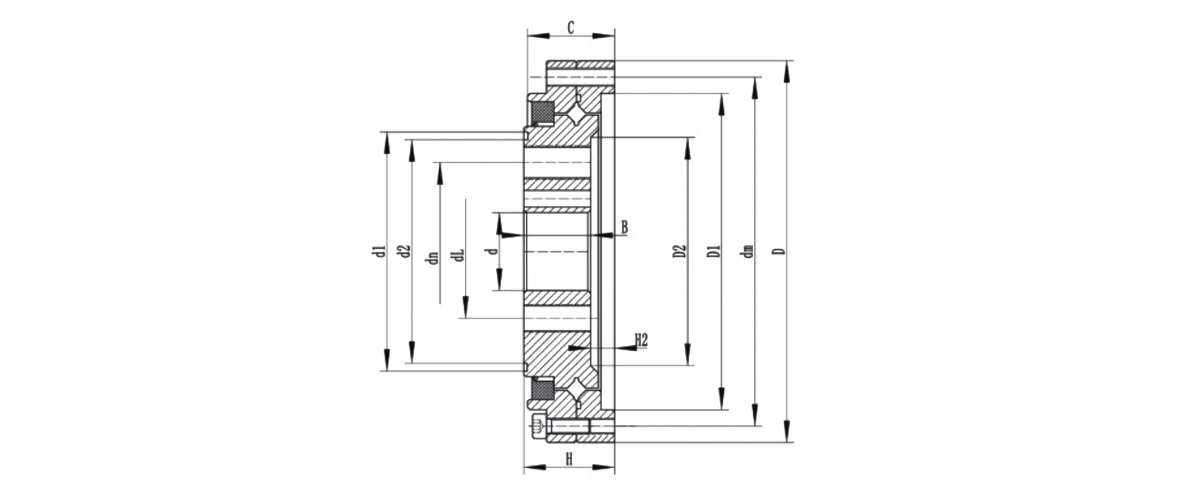

Typ ložiska Celkový rozměr (mm) Velikost instalačního otvoru (PCD&SPEC) Hmotnost
D d C H B dm dn dl kg
CSF(G)-14 55 11 16 16.5 13.5 49 8-φ3,5 23 6-M4 17 6-M4 0.15
CSF(G)-17 62 10 16 16.5 13.5 56 10-φ3,5 27 6-M5 19 6-M5 0.24
CSF(G)-20 70 14 16 16.5 13.5 64 12-φ3,5 32 8-M6 24 8-M5 0.3
CSF(G)-25 85 20 18 18.5 16.5 79 16-φ3,5 42 8-M8 30 8-M6 0.45
CSF(G)-32 112 26 21.5 22.5 19 104 16-φ4,5 55 8-M10 40 8-M8 0.9
CSF(G)-40 126 24/32 22.5 24 21.5 117 20-φ5 68 8-M10 50 8-M10 1.3
CSF(G)-50 157 32/40 30 31 28 147 16-φ5,5 84 8-M14 60 8-M14 2.8
CSF(G)-65 210 44/52 37 39 35 198 20-φ6,5 110 8-M16 80 8-M16 7.9
