Přesné ložisko ojnice SIBP/SABP

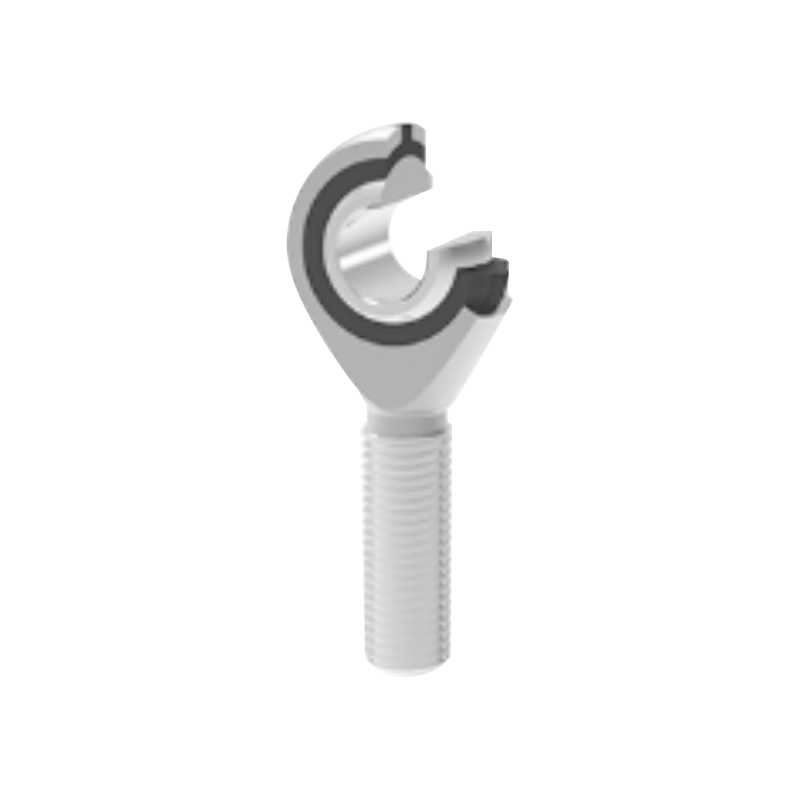

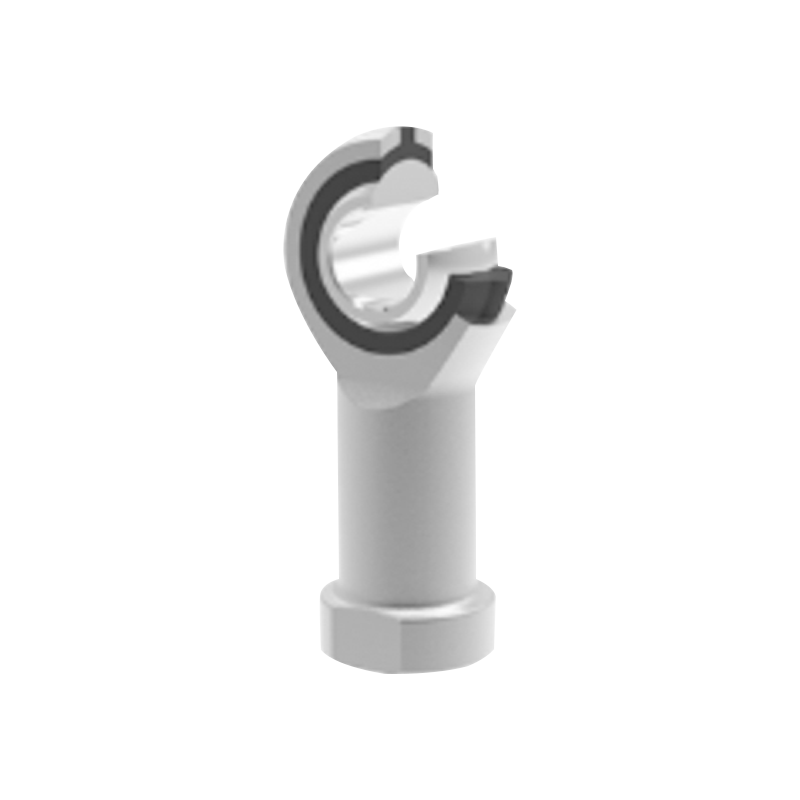

Tato řada se skládá z kompaktních, samomazných kulových ložisek na konci tyče, obsahujících těleso konce tyče, vnitřní kroužek a plastovou vložku z PTFE. Tělo konce tyče je vyrobeno z uhlíkové oceli s pozinkovaným povrchem; vnitřní kroužek je vyroben z ložiskové oceli, kalené a sféricky tvrdě pochromované. Jeho kluzný povrch přímo lícuje s plastem PTFE a zajišťuje provoz bez mazání.

Contact Us Kontaktujte nás
PŘEDCHOZÍ:Bezúdržbová samomazná ložiska na konci tyče SIK/SAK DALŠÍ:SIZP závitové samomazné ložisko ojnice s PTFE vložkou
  • Popis
  • Specifikace
  • Kontaktujte nás

· Číslo produktu:
SIBP…N 5–20
SABP…N 5–20
· Kluzný třecí pár: Ocel / PTFE Plast
· Rozsah provozních teplot: -40℃～＋75℃
· Možnosti přizpůsobení:
Přizpůsobení vlákna: Je podporováno přizpůsobení nestandardního stoupání nebo speciální přesnosti závitu.
Levý závit: Číslo modelu a označení závitu levých závitů musí obsahovat "L" a "left". Příklad:
Vnitřní závit: SILBP20N M20×1,5 vlevo 6H
Vnější závit: SALBP20N M20×1,5 levý 6g
K dispozici jsou ložiska na konci tyče s různým stoupáním nebo speciálními požadavky na přesnost závitu.
Pokud se jedná o levý závit, musí být model ložiska a značka závitu označeny „L“ a „left“, například: SILBP20N M20×1,5 levý 6H, SALBP20N M20×1,5 levý 6g.

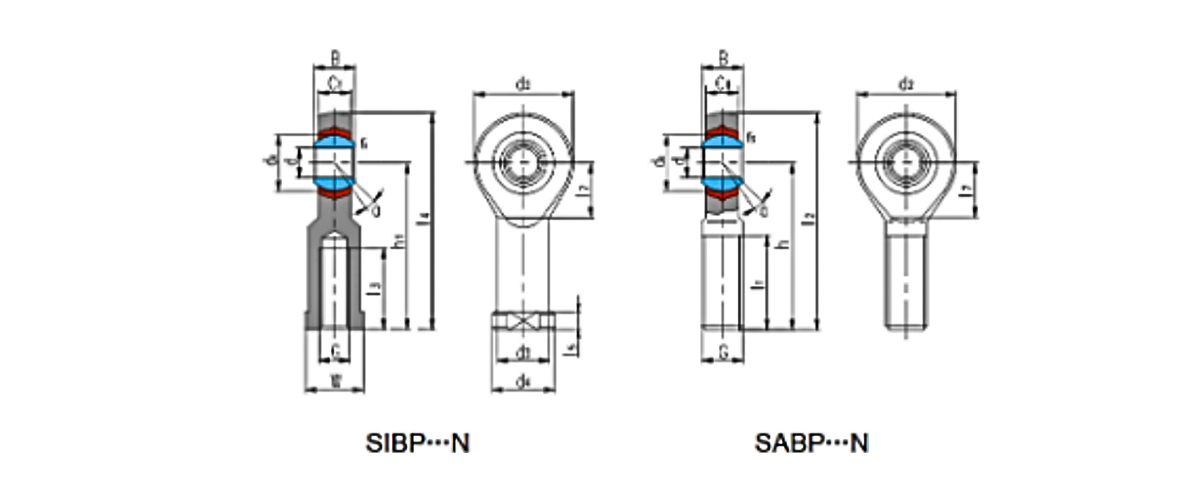

Ložisko
číslo 		Rozměry
mm/palec 		Nosnost
kN 		Hmotnost
≈kg
d B dₖ C1
max 		d₂ G
6H 		h₁ I₃
min 		I₄ I₅ I₇ W d3 d₄ rₛ
min 		a°
≈ 		Dynamickýký Statickéké
SIBP5N 5 8 11.112 6 16 M5 27 14 35 4 B 9 9 11 0.3 13 3.25 5.3 0.016
SIBP6N 6 9 12.7 6.75 18 M6 30 14 39 5 9 11 10 13 0.3 13 4.25 6.8 0.028
SIBP8N 8 12 15.88 9 22 M8 36 17 47 5 11 14 12.5 16 0.3 14 7.1 114 0.044
SIBP10N 10 14 19.05 10.5 26 M10 43 21 56 6.5 13 17 15 19 0.3 14 9.8 14.3 0.072
SIBP12N 12 16 22.23 12 30 M12 50 24 65 6.5 15 19 17.5 22 0.3 13 13.2 17 0.108
SIBP14N 14 19 25.4 13.5 34 M14 57 27 74 8 16 22 20 25 0.3 16 17 27.5 0.161
SIBP16N 16 21 28.58 15 38 M16 64 33 83 8 17.5 22 22 27 0.3 15 21.4 34.5 0.225
SIBP18N 18 23 31.75 16.5 42 M18×1,5 71 36 92 10 19.5 27 25 31 0.6 15 26 41.5 0.295
SIBP20N 20 25 34.93 18 48 M20×1,5 77 40 100 10 21.5 30 27.5 34 0.6 15 31 50 0.382

Ložisko
číslo 		Rozměry
mm/palec 		Nosnost
KN 		Hmotnost
≈kg
d B dₖ C1
max 		d₂ G
6g 		h I₁
min 		já₂ I₇ rₛ
min 		a°
≈ 		Dynamickýký Statickéké
SABP6N 5 8 11.112 6 16 M5 33 20 41 - 0.3 13 3.25 5.3 0.016
SABP6N 6 9 12.7 6.75 18 M6 36 22 45 - 0.3 13 4.25 6.8 0.026
SABP8N B 12 15.88 9 22 M8 42 25 53 - 0.3 14 7.1 10 0.044
SABP10N 10 14 19.05 10.5 26 M10 48 29 61 - 0.3 14 9.8 12.5 0.072
SABP12N 12 16 22.23 12 30 M12 54 33 69 - 0.3 13 13.2 15 0.108
SABP14N 14 19 25.4 13.5 34 M14 80 38 77 - 0.3 16 17 25.5 0.161
SABP16N 16 21 28.58 15 38 M16 86 40 85 - 0.3 15 21.4 34.5 0.225
SABP18N 18 23 31.75 16.5 42 M18×1,5 72 44 93 23 0.6 15 26 41.5 0.295
SABP20N 20 25 34.93 18 46 M20×1,5 78 47 101 25 0.6 15 31 50 0.382
