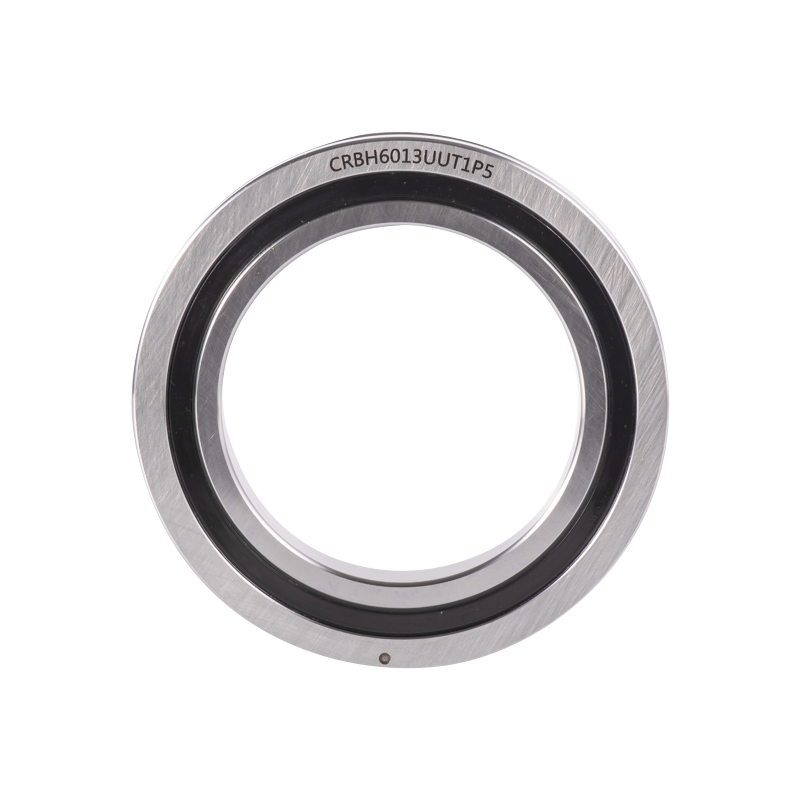

Ultratenké přesné ložisko CRBH

CRBH Ultra Thin Precision Bear ultratenká verze typu RU, která je vysoká tuhost a vysokou přesností. Tento model postrádá montážní otvory na vnitřním a vnějším kroužku, což vyžaduje pro instalaci příruby a opěrná sedla. Ložisko se skládá z vnějšího kroužku, vnitřního kroužku a valivých plastových ochranných bloků. Vnější kroužek má mřížkový vzor a je zajištěn třemi utahovacími kroužky, vhodnými pro aplikaci, kde se vnitřní kroužek otáčí.

Contact Us Kontaktujte nás
PŘEDCHOZÍ:RA tenké křížové válečkové ložisko DALŠÍ:Přesné ložisko s tenkým profilem SX
  • Popis
  • Specifikace
  • Kontaktujte nás

Výhody ložisek
1. Vysoká tuhost a vysoká přesnost: Ortogonálně uspořádané válcové válečky a vnějším kroužkem mezi vnitřním hostem a přesností chodu.
2. Konstrukce oddělovače: Mezičky jsou instalovány separátory pro zajištění hladkého ovládání.
3. Snadná instalace: Montážní otvory na vnitřním a vnějším kroužku usnadňují rychlou instalaci do zařízení.
4. Možnosti otevřeného a uzavřeného typu: Utěsněná ložiska jsou vybavena speciálními těsněními ze syntetické pryže pro zvýšenou ochranu.

Prodejní tělo
Tenký a vysoce přesný: Přesnost až do P2 a P4, vhodné pro vysoce přesné rotační aplikace.
Konstrukce tenkého průřezu: Výrazně zlepšená tuhost ve srovnání s tradičními ložisky.

Aplikace
Ložiska typu CRBH jsou vhodné pro aplikaci vyžadující malé rozměry průřezu a vysokou přesnost rotace, jako jsou přesné otočné stoly, otočné klouby robotických ramen, lékařská zařízení a měřicí přístroje.

Porovnání výhod
Ve srovnání s kuličkovými ložisky ložiska typu CRBH výrazně zlepšují tuhost díky liniové kontaktní struktuře válečků. Ve srovnání s dvouřadými kuličkovými ložisky s kosoúhlým stykem zvyšuje jejich konstrukce s menším průřezem tuhost 3 až 4krát, čímž splňuje vyšší požadavky na výkon.

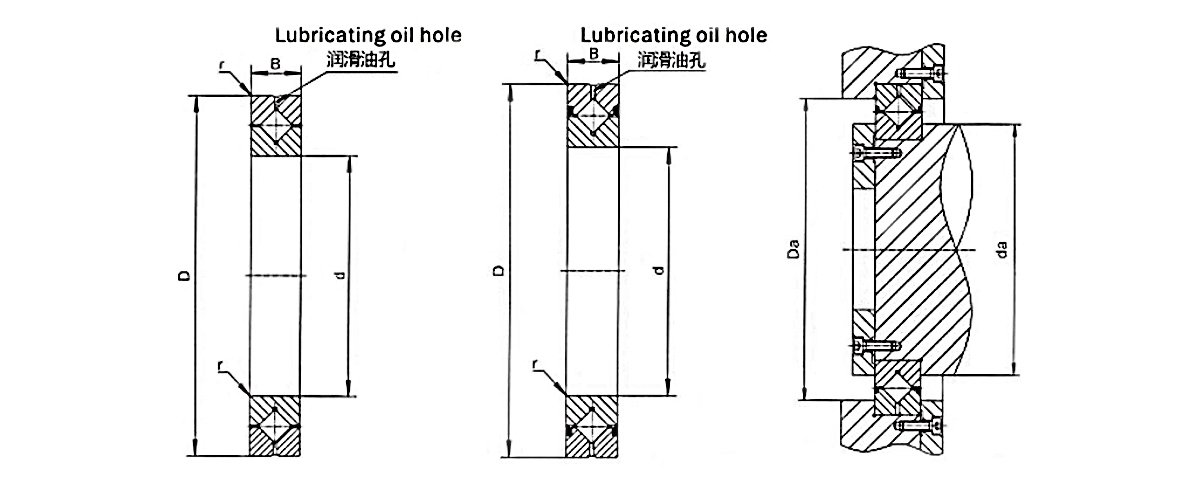

Typ ložiska Dimenze Velikost ramen Základní  Hodnocení zátěže (rad Hmotnost
Vnitřní průměr Vnější průměr Vysoká Zkosení Cr Cor
d D B Rmin da Da KN KN kg
CRBH 208 A 20 36 8 0.3 24 31 2.91 2.43 0.04
CRBH 258 A 25 41 8 0.3 29 36 3.12 2.81 0.05
CRBH 3010 A 30 55 10 0.3 36.5 48.5 7.6 8.37 0.12
CRBH 3510 A 35 60 10 0.3 41.5 53.5 7.9 9.13 0.13
CRBH 4010 A 40 65 10 0.3 46.5 58.5 8.61 10.6 0.15
CRBH 4510 A 45 70 10 0.3 51.8 63.5 8.86 11.3 0.16
CRBH   5013A 50 80 13 0.6 56 74 17.3 20.9 0.29
CRBH   6013A 60 90 13 0.6 66 84 18.8 24.3 0.33
CRBH7013A 70 100 13 0.6 76 94 20.1 27.7 0.38
CRBH   8016A 80 120 16 0.6 88 112 32.1 43.4 0.74
CRBH   9016A 90 130 16 0.6 98 122 33.1 46.8 0.81
CRBH 10020 A 100 150 20 0.6 110 140 50.9 72.2 1.45
CRBH11020 A 110 160 20 0.6 120 150 52.4 77.4 1.56
CRBH 12025 A 120 180 25 1 132 168 73.4 108 2.62
CRBH 13025 A 130 190 25 1 142 178 75.9 115 2.82
CRBH 14025 A 140 200 25 1 152 188 81.9 130 2.96
CRBH 15025 A 150 210 25 1 162 198 84.3 138 3.16
CRBH 20025 A 200 260 25 1 212 248 92.3 169 4
CRBH 22025 A 220 280 25 1.5 254.9 283.1 92.3 171 4.1
CRBH 24025 A 240 300 25 2 263.4 291.6 68.3 145 4.5
CRBH 25025 A 250 310 25 1.5 262 298 102 207 4.97
CRBH 25030 A 250 330 30 2.5 270.5 304.5 126 244 8.1
CRBH 25040 A 250 355 40 2.5 278.1 323.3 195 348 14.8
CRBH 30025 A 300 360 25 1.5 313.9 342.1 75.5 178 5.9
CRBH 30035 A 300 395 35 2.5 323.8 366.2 183 367 13.4
CRBH 30040 A 300 405 40 2.5 330.4 372.8 212 409 17.2
CRBH 35020 A 350 400 20 1 362.1 384.7 54.1 143 3.9
CRBH 40035 A 400 480 35 2.5 422 456 156 370 14.5
CRBH 40040 A 400 510 40 2.5 429.8 472 241 531 23.5
CRBH 45025 A 450 500 25 1 460.7 483.3 61.7 182 6.6
CRBH 50025 A 500 550 25 1 512.9 535.5 65.5 201 7.3
CRBH 50040 A 500 600 40 2.5 527.6 570 239 607 26
CRBH 50050 A 500 625 50 2.5 533.3 589.9 267 653 41.7
CRBH 60040 A 600 700 40 3 625.8 668.2 264 721 29
