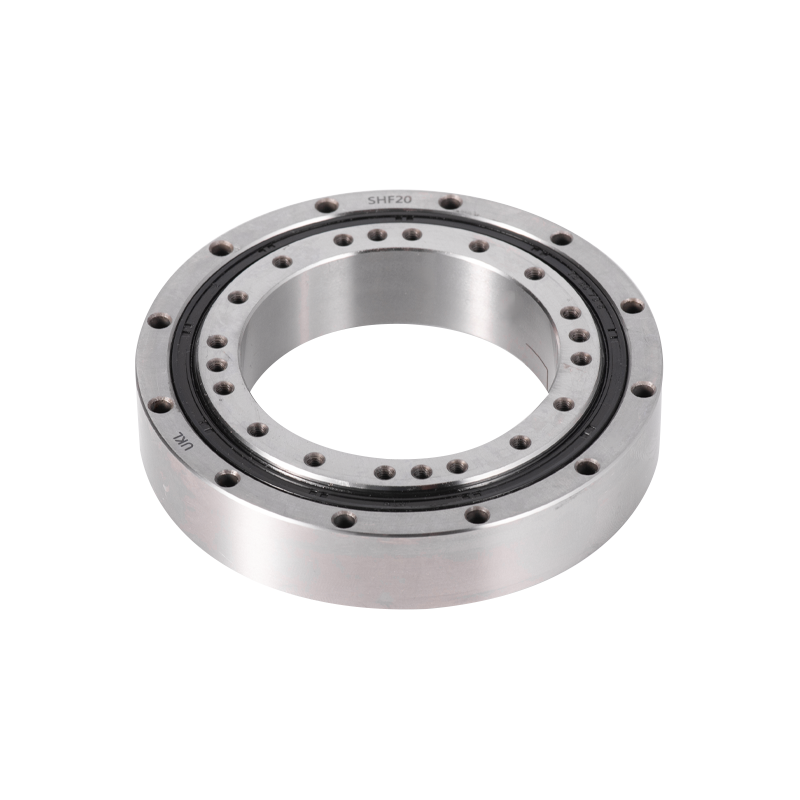

Integrované vysoce tuhé harmonické ložisko pohonu řady SHF(G).

Domů / Ložisko / Křížové válečkové ložisko / Integrované vysoce tuhé harmonické ložisko pohonu řady SHF(G).

Integrované vysoce tuhé harmonické ložisko pohonu řady SHF(G).

Vnitřní i vnější kroužky jsou integrální konstrukce a instalace nemá prakticky žádný vliv na výkon, což zajišťuje stabilní přesnost otáčení a krouticí moment. Jsou velmi snadno použitelné a vhodné pro různé řady harmonických reduktorů SHF.

Contact Us Kontaktujte nás
PREV：CSF G vysoce tuhé redukční ložisko DALŠÍ：Křížová válečková ložiska XSU
  • Popis
  • Specifikace
  • Kontaktujte nás

Vlastnosti produktu
Přizpůsobitelná vysoce přesná tuhá nosná ložiska s vysokou nosností.

Výhody SHF(G):
Vyznačuje se vysokou točivou kapacitou, vysokou tuhostí, vysokou přesností polohování, vysokou přesností rotace, vysokou účinností, vysokou stabilitou, ultra malými rozměry a ultra nízkou hmotností.

Široké aplikace
Průmyslová automatizace a klouby robotických paží, humanoidní roboti, zařízení na výrobu polovodičových LCD, fotovoltaická zařízení, optické přístroje, přesné obráběcí stroje a různé další obory.

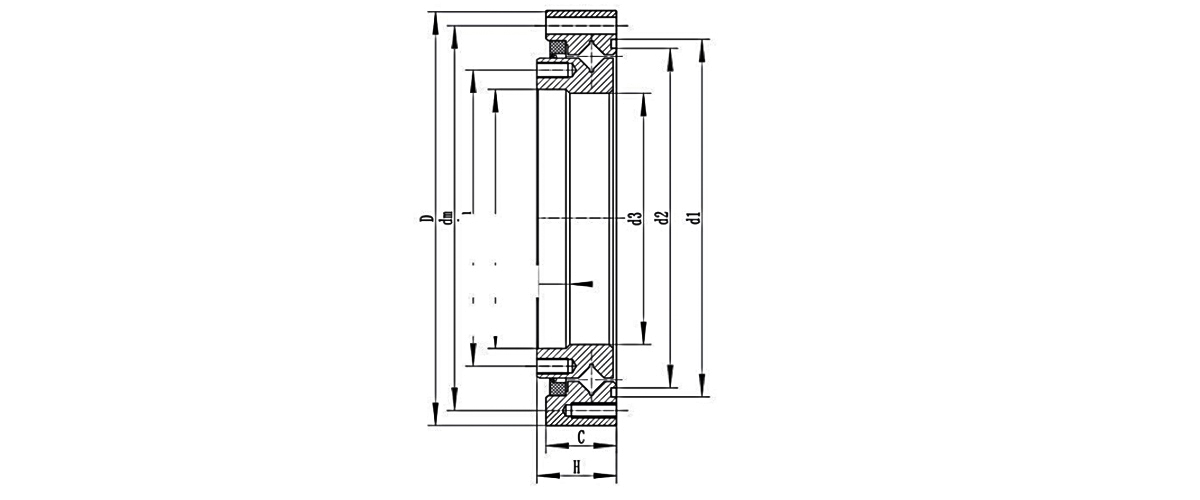

Typ ložiska Celkový rozměr (mm) Velikost instalačního otvoru (PCD&SPEC) Základní nosnost Hmotnost
Cr Cor
D d d3 B C H dm dn KN KN kg
SHF-14 70 38 35.6 13.7 14.1 15.1 64 8-φ3,5 44 12-M3 5.9 6.8 0.25
SHF-17 80 47 44.2 16.4 16 17 74 12-φ3,4 54 20-M3 9.8 13.5 0.37
SHF-20 90 54 51.3 17.5 17.5 18.5 84 12-φ3,5 62 16-M3 18.5 25.6 0.48
SHF-25 110 67 64.2 19.7 18.7 20.7 102 12-φ4,5 77 16-M4 20.6 28.9 0.76
SHF-32 142 88 84 23.4 23.4 24.4 132 12-φ5,5 100 16-M5 29.8 46.3 1.65
SHF-40 170 108 106 28.5 29 30 158 12-φ6,5 122 16-M6 45.6 70.5 2.68
SHF-50 214 135 129 34.5 34 36 200 12-φ9 154 16-M8 75.2 147.8 5.11
