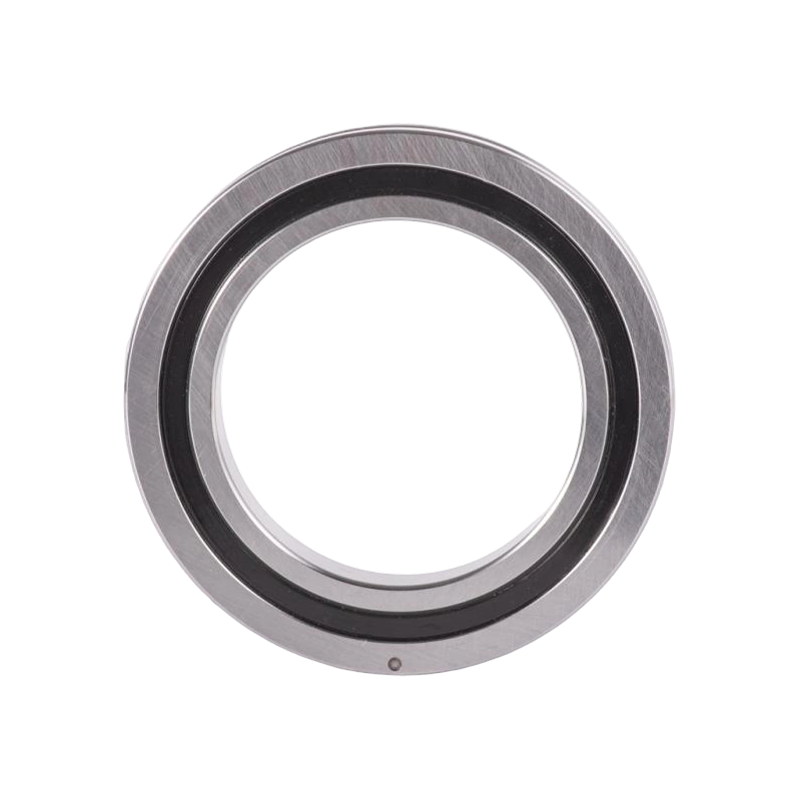

Křížová válečková ložiska XSU

Křížová válečková ložiska XSU (integrované vnitřní a vnější kroužky)

Křížová válečková ložiska XSU mají montážní otvory obrobené integrálně na vnitřním i vnějším kroužku, což odpovídá potřebě dalších montážních přírub a opěrných sedel. Jejich integrovaná struktura vnitřního a vnějšího kroužku zajišťuje, že instalace nemá prakticky žádný dopad na výkon ložiska, poskytuje stabilní přesnost ovládání a výstupní krouticí moment. Vhodné pro aplikaci, kde se otáčí buď vnější, nebo vnitřní kroužek.

Contact Us Kontaktujte nás
PŘEDCHOZÍ:Integrované vysoce tuhé harmonické ložisko pohonu SHF(G). DALŠÍ:Křížové válečkové ložisko XU s vysokým točivým momentem
  • Popis
  • Specifikace
  • Kontaktujte nás

Strukturální vlastnosti
·Využívá zkříženou válečkovou konstrukci s válcovými válečky uspořádanými vertikálně na 90° V-drážce válcované ploše oddělené izolačními bloky, což umožňuje současné nesení radiálních, axiálních a točivých zatížení.
· Kompaktní rozměry vnitřního a vnějšího kroužku s ultratenkým designem blížícím se limitům miniaturizace, kombinující vysokou tuhost s vysoce přesnými třídami P5, P4 a P2.

Aplikace
Vhodné pro klouby průmyslových robotů a rotační díly, otočné stoly obráběcích center, přesné rotační platformy a špičková zařízení v lékařských aplikacích, vojenských aplikacích a výrobních závodech IC.

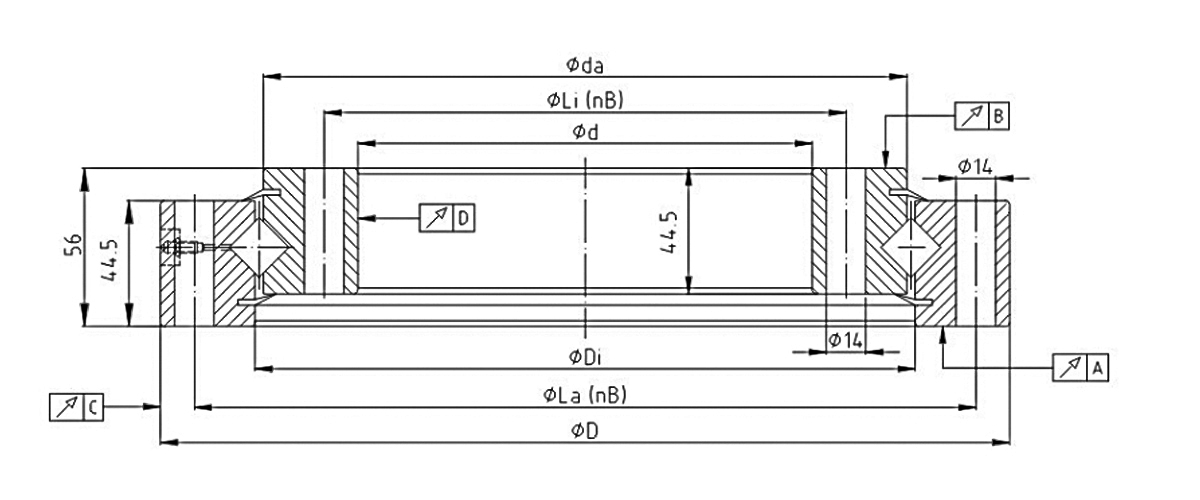

Ložisko SV. Základní velikost
(mm) 		Velikost montážního otvoru
(mm) 		Základní nosnost (Kn) Hmotnost
Axiální zatížení Radiální zatížení
D d Di da La Li nB Ca dynamické zatížení Coa statické zatížení Dynamické zatížení Cr Cor statické zatížení kg
XSU080168 205 130 174 159 190 145 12 66 240 42 119 3.3
XSU080188 225 150 194 179 210 165 16 71 275 46 133 3.7
XSU080218 255 180 224 208 240 195 20 77 315 49 154 4.3
XSU080258 295 220 264 249 280 235 24 84 375 54 182 5.1
XSU080318 355 280 324 309 340 295 28 93 465 59 223 6.3
XSU080398 435 360 404 389 420 375 36 106 590 68 285 7.8

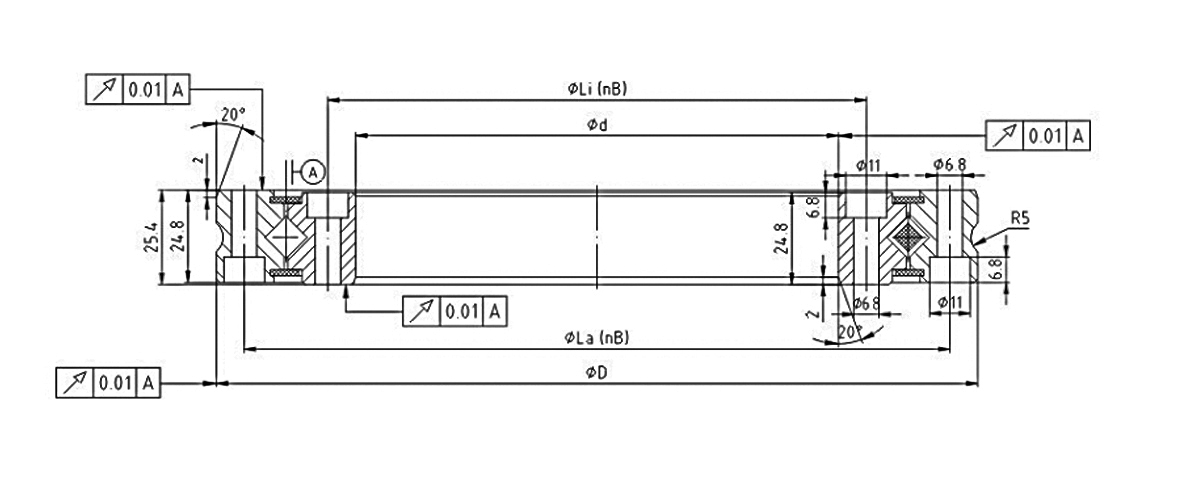

Ložisko SV. Velikost montážního otvoru
(mm) 		Přesnost otáčení Vnitřní vůle Hmotnost
Da d La nB Li Di da A B C D Předpětí kg
XSU140414 484 344 460 24 368 415 413 0.04 0.04 0.06 0.06 0,01-0,03 28
XSU140544 614 474 590 32 498 545 543 0.04 0.04 0.07 0.07 0,01-0,03 38
XSU140644 714 574 690 36 598 645 643 0.05 0.05 0.08 0.08 0,01-0,04 44
XSU140744 814 674 790 40 698 745 743 0.05 0.05 0.09 0.09 0,01-0,04 52
XSU140844 914 774 890 40 798 845 843 0.06 0.06 0.09 0.09 0,01-0,04 60
XSU140944 1014 874 990 44 898 945 943 0.06 0.06 0.11 0.11 0,01–0,05 67
XSU141094 1164 1024 1140 48 1048 1095 1093 0.07 0.07 0.11 0.11 0,01–0,05 77
