Pochopení výhod tuhosti a nosnosti křížových válečkových ložisek RB2508
Inženýrská výzva: Přesnost pod omezením
Moderní robotické systémy čelí technickému paradoxu: konstruktéři musí dosáhnout bezprecedentní přesnosti ve stále kompaktnějších prostorech a současně řídit komplexní, vícesměrná zatížení. Průmyslové roboty pracující ve výrobě, montáži a přesných úlohách vyžadují spoje, které si zachovávají opakovatelnost na úrovni mikronů i za proměnlivých podmínek zatížení. Tato výzva podnítila inovace v technologii ložisek, konkrétně směrem k řešením, která konsolidují více nosných funkcí do jediné, prostorově efektivní součásti.
The Ložisko RB2508 představuje průlom v konstrukci zkřížených válečkových ložisek. S rozměry vrtání 25 milimetrů, vnějším průměrem 41 milimetrů a šířkou 8 milimetrů poskytuje tato kompaktní součást charakteristiky tuhosti a nosnosti, které předčí mnohem větší konvenční řešení ložisek. Pochopení technických základů této výkonnostní výhody je nezbytné pro inženýry navrhující robotické systémy nové generace.
Tato komplexní zkouška zkoumá inženýrské principy za vynikajícím výkonem RB2508, jeho schopnosti manipulace s nákladem napříč více osami a jeho praktickou integraci do pokročilých robotických aplikací. Analýzou geometrie zkřížených válečků a mechanismů předpětí odhalíme, proč se toto ložisko stalo preferovaným řešením pro náročná průmyslová prostředí.
Geometrie zkřížených válečkových ložisek: Základ vynikající tuhosti
Pochopení konfigurace zkříženého válce
Tradiční kuličková ložiska využívají kulové valivé prvky uspořádané v kruhových oběžných drahách, které vytvářejí bodový kontakt mezi každou kuličkou a jejím povrchem oběžné dráhy. Tato geometrie, i když je vhodná pro aplikace s převážně jednosměrným zatížením, vykazuje inherentní omezení při současném vystavení kombinovanému radiálnímu, axiálnímu a momentovému zatížení. Bodový kontakt koncentruje napětí na malých plochách, omezuje nosnost a přispívá k poddajnosti ložiska při zatížení.
Zkřížená válečková ložiska zásadně přetvářejí tuto architekturu. Spíše než kulové prvky v kruhových drahách používají zkřížená válečková ložiska válcové valivé prvky umístěné pod úhlem 90 stupňů vůči sousedním válečkům v rámci stejného ložiskového kroužku. Toto kolmé uspořádání vytváří vícenásobná liniová kontaktní rozhraní, kde se každý válec dotýká své oběžné dráhy podél rozšířeného povrchu spíše než bodu.
Výhody liniového kontaktu: Rozložení napětí a nosnost
Geometrie liniového kontaktu poskytuje několik kritických výkonnostních výhod:
- Rozložení zátěže na rozšířené kontaktní plochy snižuje špičkové koncentrace napětí, což umožňuje vyšší nosnost v kompaktních obalech
- Vícesměrné přijímání zatížení umožňuje jedinému ložisku současně zvládat radiální zatížení ve dvou kolmých osách, axiální zatížení a momentová zatížení
- Snížené kontaktní napětí prodlužuje únavovou životnost ložisek, což je zvláště důležité pro vysokocyklové robotické aplikace
- Vylepšená odezva tuhosti minimalizuje průhyb při zatížení, což je kritické pro přesnost přesnosti polohování
Konkrétně pro RB2508 tato konfigurace liniového kontaktu znamená, že 25milimetrové zkřížené válečkové ložisko může spolehlivě zvládat velikosti zatížení, které by vyžadovalo podstatně větší uspořádání konvenčních ložisek. Typickou zápěstní sestavu průmyslového robota, která může vyžadovat tři samostatné typy ložisek (radiální kuličkové ložisko, axiální kuličkové ložisko a podpěrné ložisko momentového zatížení), lze sloučit do jediné jednotky RB2508.
Mechanismus předpětí: Eliminace vůle, Maximalizace tuhosti
Charakteristickým znakem přesných křížových válečkových ložisek je integrovaný systém předpětí. Standardní ložiska pracují s měřitelnou vůlí – malou mezerou mezi valivými tělesy a oběžnými drahami, která umožňuje ložisku fungovat bez váznutí. Tato vůle, obvykle měřená v desítkách mikrometrů, vytváří vlastní poddajnost. Když je kloub robota vystaven zatížení, ložisko se mírně vychýlí, protože se valivá tělesa a oběžné dráhy oddělí, než se znovu usadí ve směru zatížení.
Mechanismus předpětí RB2508 eliminuje tento zdroj vychýlení prostřednictvím kompresních sil pružiny. Vlnové pružiny nebo talířové pružiny integrované do vnějšího kroužku ložiska vyvíjejí řízenou tlakovou sílu a udržují stálý kontakt mezi všemi valivými prvky a vnitřními i vnějšími oběžnými drahami bez ohledu na směr zatížení. Toto předpětí vytváří v zásadě tuhou strukturu, kde se tuhost ložiska blíží spíše tuhému kovovému kroužku než mechanické sestavě.
Síla předpětí v ložiskách RB2508 se obvykle pohybuje od 400 do 600 Newtonů, optimalizovaná pro zajištění maximální tuhosti bez vyvolání nadměrného tření nebo zrychleného opotřebení. Tato hodnota předpětí představuje pečlivě navrženou rovnováhu: nedostatečné předpětí umožňuje nežádoucí vůli a sníženou tuhost; nadměrné předpětí vytváří zbytečné tření, teplo a degradaci maziva.
Analýza nosné kapacity: Pochopení výkonu RB2508 napříč více osami
Dynamické hodnocení zatížení a kontext aplikace
Únosnost ložiska je definována pomocí dynamické únosnosti – velikosti zatížení, při které ložisko dokončí jeden milion otáček, než začne únavové odlupování. Specifikace RB2508 zahrnují vícenásobné dynamické zatížení odrážející jeho vícesměrnou schopnost:
| Směr zatížení | Dynamické hodnocení (Newtony) | Typický kontext aplikace |
|---|---|---|
| Radiální zatížení | 3 500 | Kolmo k ose ložiska |
| Axiální zatížení | 1,980 | Podél osy ložiska |
| Momentové zatížení | 180 Nm | Sklopný nebo ohybový moment |
Praktický kontext velikosti zatížení
Abychom tato hodnocení uvedli do kontextu: 5kilogramové kolaborativní robotické rameno vyčnívající 500 milimetrů od svého zápěstního kloubu vytváří momentové zatížení přibližně 25 Newtonmetrů na kloubovém ložisku, když je rameno horizontálně nataženo. Momentová kapacita RB2508 180 Nm poskytuje bezpečnostní faktor 7krát vyšší než toto zatížení – podstatná rezerva pro dynamické zrychlovací síly, rázové zatížení a výměnu nástrojů. Tato mimořádná momentová kapacita odlišuje zkřížená válečková ložiska od všech běžných typů ložisek ekvivalentní velikosti.
Hodnoty dynamického zatížení předpokládají provoz při 100 ot./min. Robotické klouby obvykle pracují při 20–80 ot./min. během normálních pohybových profilů, čímž se snižuje namáhání ložisek ve srovnání s jmenovitým základem. Tato rychlostní rezerva se promítá do prodloužené životnosti ložiska v praktických aplikacích. Ložisko vybrané pro dynamické zatížení 3 500 Newtonů při 100 otáčkách za minutu spolehlivě zvládne stejné zatížení při 40 otáčkách za minutu pro podstatně delší provozní životnost.
Scénáře kombinovaného zatížení: Výhoda RB2508
Zatížení kloubu robota se zřídka skládá z čisté radiální síly, čisté axiální síly nebo čistého momentu. Místo toho dochází u kloubů k současnému zatížení napříč více osami. Uvažujme ramenní kloub robota podpírající vodorovné rameno s uchopeným předmětem odsazeným od středové osy kloubu:
- Radiální zatížení od hmotnosti ramene a užitečného zatížení vytvářející sílu směřující dolů kolmo k ose ramene
- Axiální zatížení způsobené výměnou nástroje a kolísáním polohy vertikálního užitečného zatížení
- Momentové zatížení od vzdálenosti odsazení mezi osou kloubu a těžištěm užitečného zatížení
Jediné ložisko RB2508 pojme všechny tři složky zatížení v rámci své konstrukční obálky. Konvenční řešení obvykle vyžadují více sad ložisek uspořádaných ve složitých konfiguracích pouzdra. Architektura zkříženého válečku RB2508 přijímá kombinovaná zatížení prostřednictvím integrálního uspořádání zkřížených prvků, čímž eliminuje potřebu externích mechanismů rozložení zatížení.
Tuhost: Měření a pochopení výkonu RB2508
Tuhost ložiska: Parametr přesného inženýrství
Tuhost v ložiskových aplikacích je kvantifikována jako tuhost – odolnost proti průhybu při aplikovaném zatížení. Tuhost je matematicky vyjádřena jako zatížení děleno průhybem, měřeno v jednotkách Newtonů na mikrometr. Ložisko s vyšší tuhostí odolává průhybu a přesněji udržuje polohu při zatížení.
Charakteristiky tuhosti RB2508 se liší podle směru zatížení. Mezi typické hodnoty patří:
- Radiální tuhost: přibližně 50-70 N/mikrometr (v závislosti na nastavení předpětí)
- Axiální tuhost: přibližně 30-50 N/mikrometr
- Momentová tuhost: přibližně 15-20 Nm/miliradián
Tyto hodnoty tuhosti představují 4-8násobné zlepšení oproti kuličkovým ložiskům ekvivalentní velikosti a 2-3násobné zlepšení oproti větším sadám kuželíkových ložisek. Tato výhoda tuhosti se přímo promítá do přesnosti: kloub robota vybavený ložiskem RB2508 vykazuje opakovatelnost polohy v rozmezí plus minus 0,1 milimetru ve srovnání s plus nebo minus 0,4 milimetru u konvenčních řešení ložisek v podobných velikostních třídách.
Teplotní stabilita a konzistence předpětí
Tuhost ložisek je závislá na teplotě. S rostoucí teplotou ložiska klesá viskozita maziva a zmenšují se síly předpětí pružiny, čímž se snižuje celková tuhost. Mechanismus předpětí na pružině RB2508 je navržen tak, aby tuto degradaci minimalizoval. Vlnové pružiny ve vnějším kroužku ložiska jsou vybrány pro materiály s extrémně nízkými koeficienty tepelné roztažnosti, které udržují sílu předpětí v rozmezí plus minus 5 procent v provozním rozsahu ložiska od minus 10 do plus 80 stupňů Celsia.
Tato tepelná stabilita zajišťuje, že si kloub robota zachovává konzistentní přesnost, ať už pracuje během chladných ranních spouštěcích podmínek, nebo po prodlouženém provozu s vysokým pracovním cyklem, který generuje zvýšené teploty ložisek. Konvenční ložiska zažívají větší kolísání tuhosti napříč teplotními rozsahy, což má za následek posun polohy během prodloužených provozních relací – kritické omezení eliminované konstrukcí předpětí RB2508.
Výrobní dokonalost: Jak RB2508 dosahuje vynikajícího výkonu
Přesná výroba: od surovin po hotové ložisko
UKL Bearing Manufacturing Co., Ltd. (Wuxi), integrovaný průmyslový a obchodní podnik specializující se na řešení přesných ložisek, předvádí komplexní výrobní proces potřebný k výrobě ložisek splňujících specifikace RB2508. Jako profesionální továrna na ložiska kombinující výzkum, vývoj, výrobu a prodej je přístup UKL příkladem výrobní přísnosti, kterou vyžaduje moderní výroba zkřížených válečkových ložisek.
Výrobní cesta RB2508 začíná výběrem materiálu. Průběžně kalená ložisková ocel je určena jak pro valivá tělesa, tak pro oběžné dráhy, což zajišťuje konzistentní tvrdost v celém průřezu součásti. Tato volba materiálu zabraňuje podpovrchovému únavovému praskání, které ohrožuje ložiska, kde se tvrdost liší mezi povrchem a vnitřními oblastmi. Povrchové úpravy včetně přesného broušení dosahují hodnot drsnosti pod 0,2 mikrometru, snižují tření a prodlužují životnost ložisek.
Výrobní procesy pro zkřížená válečková ložiska vyžadují mimořádnou přesnost. Kompletní výrobní sekvence ložisek zahrnuje:
- Kování a žíhání surovin pro vytvoření struktury materiálu a uvolnění vnitřního pnutí
- Soustružnické operace stanovující počáteční vnější průměry a průměry děr v toleranci plus nebo minus 0,5 milimetru
- Cykly tepelného zpracování přivádějící materiály na specifikovanou tvrdost (typicky 60-65 HRC pro komponenty RB2508)
- Přesné broušení dosahující konečných rozměrů v toleranci plus nebo minus 0,01 milimetru a povrchové úpravy pod 0,15 mikrometru
- Umístění zkřížených válečků a integrace předpětí pružiny vyžadující specializované upevnění a ověření kvality
- Automatizovaná montáž součástí ložisek s přesným měřením v každé fázi
Zajištění kvality: Ověření specifikací výkonu
Výrobní závody ložisek využívající moderní systémy jakosti ověřují výkon RB2508 prostřednictvím několika kontrolních a testovacích protokolů. Každé ložisko prochází:
- Kontrola rozměrů pomocí přesného měřicího zařízení k ověření vrtání, vnějšího průměru a šířky v rámci specifikovaných tolerancí
- Měření kruhovitosti a házivosti zajišťuje, že ložiskové kroužky jsou dokonale soustředné, což je rozhodující pro přesné aplikace
- Měření síly předpětí potvrzující, že pružinové mechanismy poskytují specifikované tlakové síly
- Testování hluku a vibrací při zátěži k odhalení výrobních chyb, které by mohly ohrozit výkon
- Testy tepelného cyklování simulující změny teploty vyskytující se v aplikacích v terénu
Plně modernizovaná výrobní základna UKL, na které pracuje více než 200 kvalifikovaných odborníků, zahrnuje celý výrobní proces pod kontrolou jednoho závodu. Tato vertikální integrace zajišťuje konzistenci, sledovatelnost a rychlou reakci na požadavky specifikace. Každé dodané ložisko nese dokumentaci ověřující shodu se specifikacemi rozměrů, předpětí a výkonu.
Řada RB vs. řada RU: Pochopení rozdílů v designu
RB2508: Architektura předpětí vnějšího prstence
RB2508 patří do řady RB, vyznačující se předpínacími mechanismy integrovanými do vnějšího kroužku ložiska. Vlnové pružiny nebo talířové pružiny stlačené mezi vnějším kroužkem a pouzdrem ložiska vyvíjejí tlakovou sílu, která udržuje kontakt mezi zkříženými válečky a oběžnými drahami vnějších kroužků. Tato architektura nabízí několik odlišných výhod pro aplikace kloubů robotů:
- Předpětí vnějšího kroužku poskytuje vynikající charakteristiky radiální tuhosti nezbytné pro podporu hmotnosti ramene a užitečného zatížení
- Integrace předpínací pružiny do vnějšího kroužku zjednodušuje požadavky na konstrukci pouzdra ve srovnání se schématy předpětí vnitřního kroužku
- Předvídatelné charakteristiky předpětí zůstávají stabilní v průběhu tepelných cyklů díky pečlivému výběru materiálu pružiny
- Přístupnost pro nastavení tolerance pouzdra během integrace do sestav robota

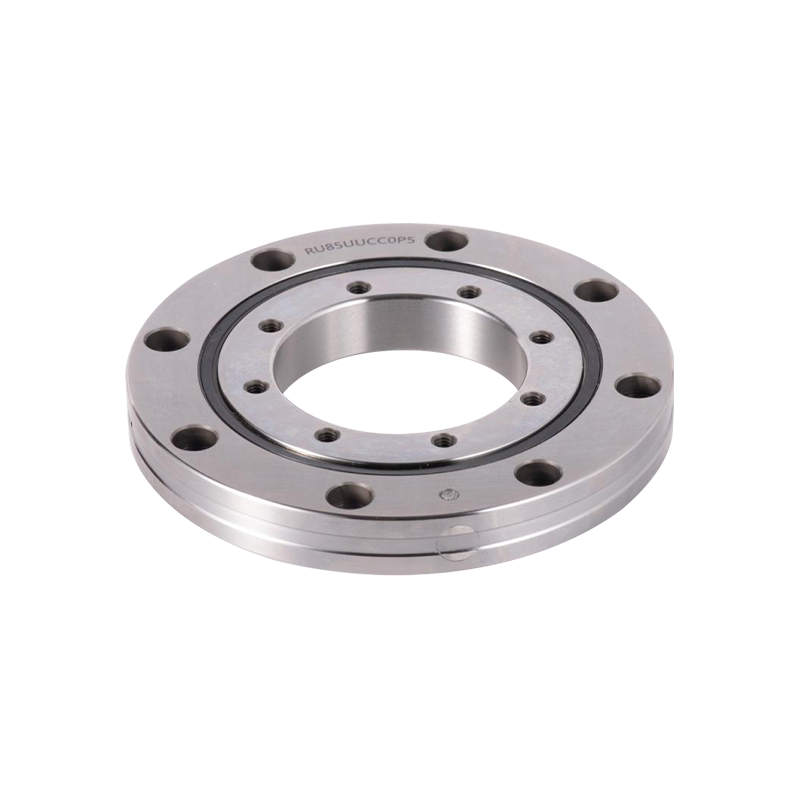

Řada RU: Architektura předpětí vnitřního prstence
Řada RU využívá předpínací mechanismy integrované do vnitřního kroužku ložiska. Předpínací pružiny stlačené mezi vnitřním kroužkem a pouzdrem ložiska působí tlakovou silou na prvky vnitřního kroužku. Tento alternativní přístup poskytuje:
- Maximální kompaktnost vnějšího průměru, výhodná pro aplikace, kde je prostor vnějšího kroužku silně omezen
- Montážní konfigurace s vnitřním kroužkem umožňuje jedinečné uspořádání pouzdra ve specializovaných aplikacích
- Alternativní charakteristiky rozložení zatížení vhodné pro specifické aplikace s dominantním momentovým zatížením
Pokyny pro výběr: RB2508 pro aplikace robotických kloubů
U standardních průmyslových robotických kloubů, kolaborativních robotických sestav a aplikací přesného polohování řada RB (včetně RB2508) obvykle překonává alternativy řady RU. Architektura předpětí vnějšího kroužku ložisek RB poskytuje vynikající radiální tuhost – kritický požadavek pro nosné konstrukce ramen a užitečné zatížení. Řada RU nachází přednostní uplatnění v konstrukcích otočných prstenců a specializovaných konfiguracích točny, kde platí různé požadavky na rozložení zatížení.
The Křížové válečkové ložisko RB2508 představuje optimální konfiguraci pro klouby robota vyžadující radiální únosnost, axiální únosnost, momentovou únosnost a výjimečnou opakovatelnost polohy v rámci kompaktního obalu 25x41x8 milimetrů.
Návrh integrace: Optimalizace výkonu robotického kloubu s RB2508
Požadavky na toleranci pouzdra a přesné lícování
Výkon ložiska je zásadně závislý na kvalitě konstrukce pouzdra. Vynikající tuhost a nosnost RB2508 se plně projeví pouze tehdy, když je integrován do pouzder splňujících přísné toleranční specifikace:
| Funkce bydlení | Stupeň tolerance | Typická hodnota | Dopad na výkon |
|---|---|---|---|
| Vývrt vnějšího prstence | H7 | 41 0,025 mm | Pevný střih zabraňuje radiálnímu pohybu |
| Vývrt vnitřního kroužku | P5 | 25 -0,05 mm | Udržuje soustřednost a házivost |
| Výběh vnějšího otvoru | TIR 0,05 mm | Celkový indikovaný úbytek | Zajišťuje soustřednost ložiskového kroužku |
| Výběh vnitřního otvoru | TIR 0,03 mm | Celkový indikovaný úbytek | Zabraňuje nevyváženosti valivých těles |
Strategie mazání: Udržení výkonu v různých provozních podmínkách
Konstrukce předpětí RB2508 vytváří relativně nízké tření ve srovnání s běžnými ložisky, ale vyžaduje přesné řízení mazání. Aplikace robotických kloubů obvykle využívají jeden ze dvou přístupů mazání:
Systémy olej-vzduch mazání: Stlačený vzduch unáší v řízených intervalech přesné kapičky oleje do ložiska. Tento přístup minimalizuje odpor ložisek, udržuje stálou teplotu a prodlužuje životnost ložisek. Systémy olej-vzduch vyhovují nepřetržitým nebo vysokorychlostním aplikacím, kde je řízení teploty rozhodující. Složitost instalace se ve srovnání s mazáním plastickým mazivem zvyšuje, ale výkonnostní výhody ospravedlňují zvýšené technické úsilí pro náročné aplikace.
Mazání na bázi tuku: Konstrukce utěsněných ložisek využívá složení syntetického maziva, které zajišťuje dlouhodobé mazání s minimální údržbou. Mazání plastickým mazivem zjednodušuje instalaci a je vhodné pro aplikace s utěsněnými spoji robotů pracujících při středních otáčkách (pod 300 ot./min.). Mezi kompromisy patří mírně vyšší tření a odpovídající vývin tepla ve srovnání s olejovými systémy.
Tepelný management a regulace teploty
Předepjatá ložiska produkují více tepla než konstrukce založená na vůli, zejména při vyšších rychlostech. Efektivní návrh kloubu robota zahrnuje strategie řízení teploty:
- Materiály hliníkového pouzdra s vysokou tepelnou vodivostí odvádějí teplo generované ložisky pryč ze sestavy spoje
- Cirkulační kanály směrují chladicí olej přes ložiskovou zónu ve vysoce výkonných aplikacích
- Monitorování teploty prostřednictvím integrovaných senzorů upozorňuje řídicí systémy na abnormální tepelné podmínky před snížením výkonu
- Protokoly nastavení provozní rychlosti snižují otáčky, pokud teplota ložiska překročí navržené prahové hodnoty
RB2508 si zachovává plné výkonové specifikace až do plus 80 stupňů Celsia, s řízenou degradací výkonu mezi 80 a 100 stupni Celsia. Většina robotických aplikací udržuje teploty ložisek v rozsahu 40-65 stupňů Celsia díky správnému tepelnému návrhu.
Srovnávací analýza: RB2508 vs. alternativní řešení ložisek
Abychom ilustrovali technické výhody RB2508, srovnání jeho výkonu napříč klíčovými parametry s konvenčními alternativami ložisek odhaluje technický případ pro výběr zkřížených válečků:
| Výkonový parametr | RB2508 | Dvouřadý míč | Sada kuželových válečků |
|---|---|---|---|
| Radiální tuhost | 60 N/mikron | 12 N/mikron | 25 N/mikron |
| Axiální tuhost | 40 N/mikron | 5 N/mikron | 8 N/mikron |
| Momentová kapacita | 180 Nm | 20 Nm | 60 Nm |
| Počet komponent | 1 | 2-3 | 3-6 |
| Vnější průměr | 41 mm | 47 mm | 62 mm |
| Polohová opakovatelnost | 0,1 mm | 0,5 mm | 0,3 mm |
| Složitost instalace | Nízká | Mírný | Vysoká |
Toto srovnání demonstruje základní princip: RB2508 konsoliduje výkon více konvenčních řešení ložisek do jediné, jednodušší součásti. Aplikace kloubu robota vyžadující radiální podporu, axiální akomodaci a odolnost proti momentovému zatížení by tradičně využívaly tři nebo více typů ložisek. Jednojednotkové řešení RB2508 snižuje složitost montáže, náklady a potenciální místa selhání a zároveň poskytuje vynikající výkon ve všech směrech zatížení.

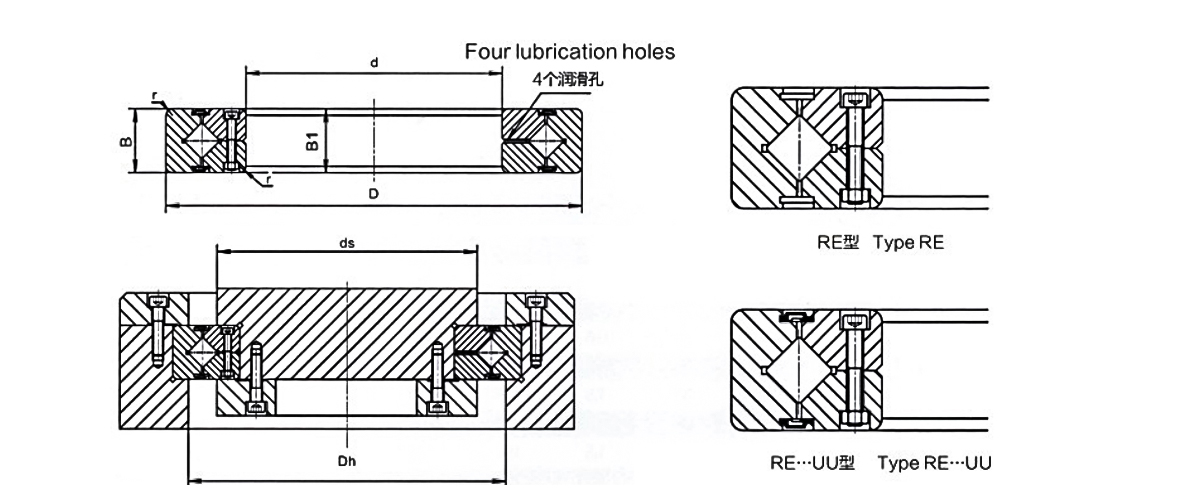

Technická architektura: Vizualizace návrhu RB2508
Praktické aplikace: Kde RB2508 exceluje
Kolaborativní návrh kloubu robota
Kolaborativní roboti pracující po boku lidských pracovníků vyžadují výjimečnou přesnost a spolehlivost. Kompaktní profil a vysoká momentová kapacita RB2508 umožňují bezpečný a přesný návrh spoje. Typická ramenní sestava kolaborativního robota integruje ložisko RB2508, které podpírá konstrukci horní části paže a zároveň umožňuje výměnu nástrojů a dynamické výkyvy zatížení. Konstrukce ložiska s nízkou vůlí zajišťuje opakovatelnost při polohování chapadel, zatímco jeho mechanismus předpětí zaručuje stabilní provoz i přes teplotní výkyvy během prodloužených pracovních směn.
Integrace zápěstí průmyslového robota
Moderní robotická zápěstí využívají více os rotace (náklon, sklon, vybočení) v ultrakompaktních sestavách. Každá osa zápěstí těží z podpory zkřížených válečkových ložisek. Váha RB2508 je ideální pro naklápěcí a naklápěcí osy v mnoha konfiguracích průmyslových robotů. Schopnost ložiska přijímat momentová zatížení bez dalších podpůrných komponent umožňuje konstrukce pouzdra zápěstí, které udržují přesnost středu nástroje v rozmezí 0,1 milimetru – což je nezbytné pro přesné svařování, montáž a obrábění.
Chirurgická a lékařská robotika
Chirurgické robotické systémy vyžadují mimořádnou přesnost a spolehlivost. Kloubová ložiska musí udržovat polohovou přesnost v rozmezí 0,05 milimetru a zároveň vydržet nepřetržité sterilizační cykly a profily pohybu s vysokým zrychlením. Tuhost a tepelná stabilita RB2508 se ukazuje jako ideální pro tyto náročné požadavky. Nízká vůle ložiska eliminuje traumatizaci tkáně z vychýlení kloubu, zatímco jeho konzistentní výkon napříč tepelnými cykly zajišťuje spolehlivost opakovanými sterilizačními procedurami.
Automatizace balení a manipulace s materiálem
Vysokorychlostní roboty typu pick-and-place pracující při 100 cyklech za minutu vystavují kloubová ložiska silnému dynamickému namáhání. Mechanismus předpětí a geometrie liniového kontaktu RB2508 rozdělují rázové zatížení efektivněji než kuličková ložiska a prodlužují životnost ložisek. Momentová kapacita ložiska zvládá offsetové užitečné zatížení charakteristické pro instalace vakuových uchopovačů, zatímco jeho tuhost zajišťuje konzistentní přesnost uložení v průběhu výrobní směny.
Údržba a životnost: Optimalizace spolehlivosti RB2508
Doporučené postupy instalace
Správná instalace přímo ovlivňuje výkon a životnost ložiska. Mezi kritické instalační protokoly patří:
- Před montáží ložiska ověřte, že průměr otvoru pouzdra a povrchová úprava splňují stanovené tolerance
- Používejte přesné stahováky ložisek určené pro křížová válečková ložiska, abyste předešli poškození vnitřního kroužku během demontáže nebo montáže
- Pro usnadnění montáže a zabránění zadření naneste na povrch ložiskového otvoru lehký strojní olej
- Nainstalujte součásti ložisek v pořadí, přičemž během procesu montáže dodržujte vyrovnání
- Po instalaci ověřte sílu předpětí, abyste potvrdili správné tlakové zatížení pružinových mechanismů
Doba záběhu a tepelná stabilizace
Nové instalace robotů těží z řízených procedur záběhu. Během počátečních 8-10 provozních hodin umožňuje běh robotů při 50 procentech jmenovitého zatížení správné usazení součástí ložisek a stabilizaci teplotních gradientů. Ke zvýšení teploty během tohoto období obvykle dochází během prvních 3-4 hodin. Postupné zvyšování zatížení a rychlosti během prvních 40 provozních hodin prodlužuje životnost ložisek a zajišťuje optimální výkon.
Strategie sledování stavu
Moderní robotické platformy stále častěji zahrnují systémy monitorování stavu ložisek využívající teplotní a vibrační senzory. Ty umožňují prediktivní údržbu, která prodlužuje životnost a zabraňuje neočekávaným poruchám:
- Monitorování teploty ložisek včas detekuje degradaci mazání nebo ztrátu předpětí
- Analýza frekvence vibrací identifikuje opotřebení valivých těles před katastrofickým selháním
- Trendy opakovatelnosti polohy odhalují nárůst poddajnosti ložisek v průběhu času
- Analýza oleje nebo maziva monitoruje úroveň oxidace a znečištění
Očekávaná životnost
Dobře udržovaná ložiska RB2508 obvykle poskytují 10 000 až 15 000 provozních hodin, než je nutné vyměnit. To představuje podstatnou výhodu životnosti oproti konvenčním řešením ložisek, když se počítá s vynikající nosností ložiska. V nenáročných aplikacích se životnost může prodloužit až na 20 000 hodin. Preventivní výměna ložisek před katastrofickým selháním zabraňuje sekundárnímu poškození povrchů skříně, snižuje celkové náklady na opravy a prostoje systému.
Často kladené otázky
Q1: Čím jsou zkřížená válečková ložiska lepší než kuličková ložiska pro aplikace kloubů robotů?
Zkřížená válečková ložiska využívají liniový kontakt mezi valivými prvky a oběžnými drahami ve srovnání s bodovým kontaktem u kuličkových ložisek. Tato geometrie rozděluje zatížení na větší plochy, což umožňuje vyšší tuhost a nosnost v rámci obalů ekvivalentní velikosti. Zkřížená válečková ložiska navíc současně přenášejí radiální, axiální a momentová zatížení, což eliminuje potřebu více typů ložisek v sestavách s jedním kloubem.
Q2: Jak předpětí zlepšuje výkon ložiska v aplikacích přesných robotů?
Předpětí eliminuje vnitřní vůli udržováním stálého kontaktu mezi valivými prvky a oběžnými drahami. Tato konstrukce odstraňuje vůli a výrazně zvyšuje tuhost ložisek, což umožňuje přesnost opakovatelnosti, kterou vyžadují moderní roboty. Předpětí také stabilizuje provoz ložiska při změnách teploty pomocí pružinových mechanismů, které udržují konzistentní tlakovou sílu navzdory tepelné roztažnosti a smršťování.
Q3: Jaká je typická životnost ložiska RB2508 v nepřetržitém provozu robota?
Dobře udržovaná ložiska RB2508 obvykle vydrží 10 000–15 000 provozních hodin, než je potřeba vyměnit. Životnost se liší v závislosti na skutečných podmínkách zatížení, provozní rychlosti, řízení teploty a náročnosti údržby mazání. Lehké aplikace mohou dosáhnout 20 000 hodin, zatímco aplikace pro extrémní zatížení mohou vyžadovat výměnu po 8 000 hodinách.
Q4: Lze ložiska RB2508 dodatečně namontovat do stávajících konstrukcí robotů pomocí konvenčních ložisek?
V mnoha případech ano. Kompaktní profil 25x41x8 milimetrů RB2508 často umožňuje přímou náhradu, pokud lze tolerance pouzdra upravit podle specifikace H7 pro vrtání vnějšího kroužku. Avšak dramaticky zvýšená tuhost ložiska může vyžadovat vyladění servoregulátoru, aby se zabránilo nestabilitě řízení. Před implementací se doporučuje posouzení kompatibility zahrnující podrobnou rozměrovou analýzu a dynamickou simulaci.
Otázka 5: Jaký přístup k mazání je nejlepší pro ložiska RB2508 ve vysoce výkonných robotických aplikacích?
Mazací systémy olej-vzduch jsou upřednostňovány pro aplikace s nepřetržitým provozem a poskytují přesné kapičky oleje v kontrolovaných intervalech. Tento přístup minimalizuje odpor, udržuje optimální teplotu ložisek a prodlužuje životnost ve srovnání s mazáním plastickým mazivem. Systémy na bázi tuku vyhovují uzavřeným aplikacím s mírnými pracovními cykly a požadavky na nižší rychlost, přičemž určitý výkon vyměňují za zjednodušenou údržbu.
Otázka 6: Jaká je momentová únosnost RB2508 v porovnání s běžnými řešeními ložisek?
RB2508 poskytuje momentovou kapacitu přibližně 180 Newtonmetrů, což podstatně převyšuje konvenční řešení ložisek ekvivalentní velikosti. Sady kuželíkových ložisek s podobným vnějším průměrem obvykle poskytují 60 Newtonmetrů, zatímco konfigurace s kuličkovými ložisky poskytují pouze 15-20 Newtonmetrů. Tato výhoda momentového zatížení je kritická pro manipulaci s mimoosým užitečným zatížením v aplikacích robotického chapadla a montáže nástrojů.
Q7: Jaké specifikace tolerance pouzdra jsou kritické pro optimální výkon RB2508?
Vrtání pouzdra vnějšího kroužku vyžaduje toleranci H7, aby bylo zajištěno těsné uložení a zabraňující radiálnímu pohybu. Vrtání vnitřního kroužku vyžaduje třídu přesnosti P5 nebo lepší, aby byla zachována soustřednost. Házení povrchu by nemělo přesáhnout 0,05 milimetru na vnějším povrchu a 0,03 milimetru na vnitřním povrchu. Tyto požadavky na přesnost zajišťují, že výhody tuhosti ložisek jsou plně realizovány ve smontovaném spoji.
Q8: Jsou k dispozici varianty ložiska RB2508 pro různé požadavky na zatížení?
Ano, výrobci nabízejí řady zkřížených válečkových ložisek od menších lehkých variant pro lehké aplikace až po větší velkokapacitní jednotky pro těžké průmyslové použití. RB2508 je optimalizován pro robotické aplikace vyžadující vyváženou radiální, axiální a momentovou zátěž v kompaktním prostoru. Menší varianty (RB2006) vyhovují lehkým kolaborativním robotům, zatímco větší varianty jsou vhodné pro těžší průmyslová ramena.
Q9: Jak teplota ovlivňuje výkon a životnost ložiska RB2508?
Standardní ložiska RB2508 udržují plné výkonové specifikace od minus 10 do plus 80 stupňů Celsia. Nad 80 stupňů se viskozita maziva snižuje a síla předpětí pružiny se zmenšuje, čímž se snižuje tuhost a zvyšuje se rychlost opotřebení. Efektivní tepelné řízení prostřednictvím konstrukce pouzdra a chladicích systémů udržuje teplotu ložiska v optimálním rozsahu 40-65 stupňů Celsia, čímž maximalizuje životnost a konzistentní výkon.
Otázka 10: Jak je výkon RB2508 v porovnání s aplikacemi pro lehké a extrémně náročné roboty?
RB2508 vyniká v obou kategoriích aplikací. V lehkých kolaborativních robotických ramenech umožňuje nízké tření ložiska a výjimečná opakovatelnost přesné ovládání chapadla. V extrémně náročných vysokorychlostních systémech pick-and-place pohlcuje předpětí ložiska a geometrie liniového kontaktu efektivně dynamická rázová zatížení a prodlužuje životnost ve srovnání s konvenčními ložisky. Univerzálnost řešení s jedním ložiskem napříč rozsahy pracovních cyklů z něj činí ideální standardizovanou součást pro různé platformy robotů.
