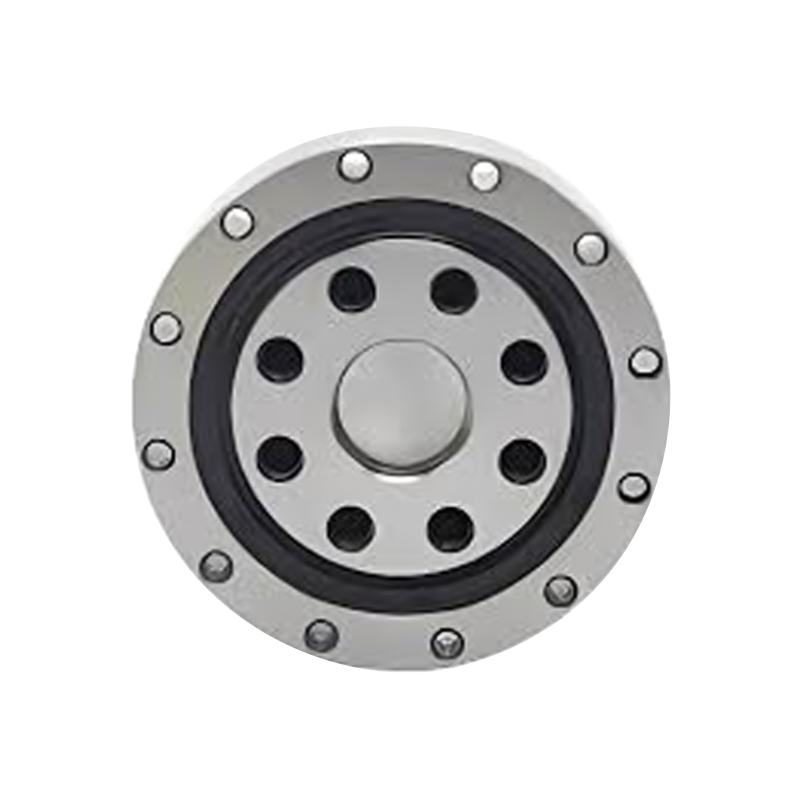

Vnější kroužek i vnitřní kroužek typu CSD mají integrovanou (jednodílnou) konstrukci. Jeho vnější průměr je stejný jako u typu CSG, přičemž jeho pevnost je vyšší než u komponent typu CSG. Používá se především ve výstupní části reduktorů řady CSD.
Harmonické hnací ložisko typu CSD je speciálně navržená součást vyvinutá pro splnění specifických požadavků harmonických hnacích systémů. Se svým integrovaným designem pro redukci harmonických složek Compact Series Drive (CSD) poskytuje základní podporu pro jejich jedinečné schopnosti řízení pohybu.
Hlavní vlastnosti:
· Kompaktní design: Nosná konstrukce typu CSD je navržena tak, aby minimalizovala rozměry při zachování maximální nosnosti. Tento kompaktní design je rozhodující pro aplikace s omezeným prostorem, jako je robotika a automatizace.
· Převod vysokého točivého momentu: Ložiskový systém ve vysokorychlostních planetových reduktorech CSD je optimalizován pro přenos vysokého točivého momentu, což zajišťuje efektivní přenos výkonu a přesné řízení pohybu.
· Snížená vůle: V harmonických hnacích systémech má vůle zubů (vůle) přímo vliv na přesnost pohybu. Ložisko typu CSD je navrženo tak, aby minimalizovalo vůli, a tím zlepšilo přesnost polohování.
· Přesná výroba: Tato ložiska jsou vyráběna pomocí vysoce přesných procesů, aby splňovaly extrémně přísné normy přesnosti a požadavky na výkon. To zajišťuje spolehlivost a dlouhou životnost harmonických hnacích systémů.
Aplikace:
· Robotika
·Letecký a kosmický průmysl
· Lékařské vybavení
·Automatizace a další vysoce přesné systémy řízení pohybu

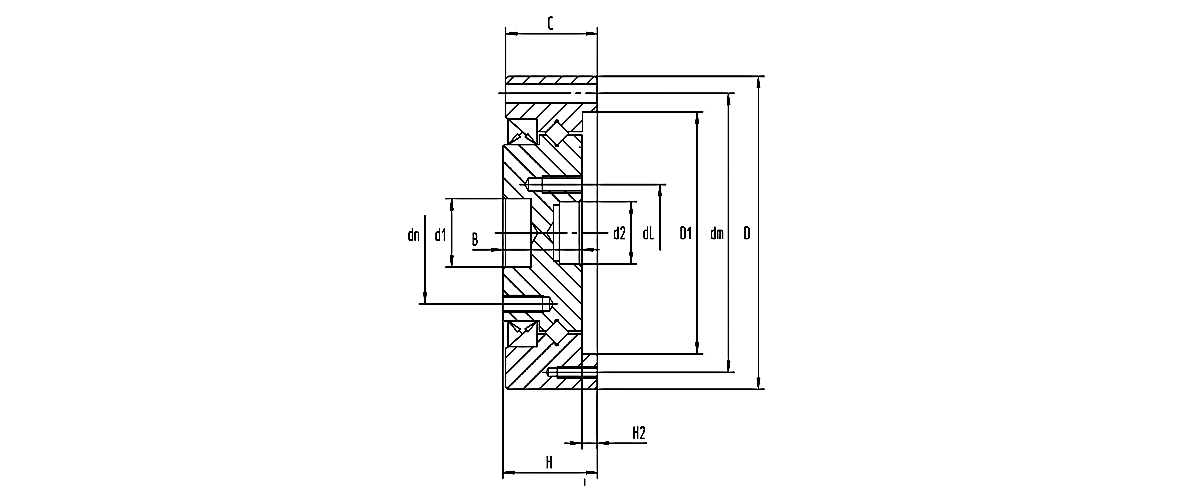

| Číslo modelu LKPB | Celkové rozměry | Montážní otvory pro vnější kroužek | Montážní otvory pro vnitřní kroužek | Základní zatížení Hodnocení | Závaží | |||||||||||||
| D1 | D2 | D | H | C | B | H2 | D1 | PCCD1 | N-W1 | N-W2 | PCD2 | N-N1 | PCD3 | N-N2 | ČR | COR | KG | |
| Jednotka: Mm | Seal Reverse | Přední těsnění | Seal Reverse | KN | KN | |||||||||||||
| CSD-14 | 12 | 11 | 55 | 16.6 | 16.1 | 13.9 | 2.7 | 42.5 | 49 | 6-φ3,5 | 3-M2 (hloubka5) | 25 | 10-M3 (hloubka7) | 17 | 6-M3 (hloubka7) | 4.7 | 6.7 | 0.24 |
| CSD-17 | 14 | 11 | 62 | 16.6 | 16.1 | 13.9 | 2.7 | 49.7 | 56 | 10- φ3,5 | 5-M2 (hloubka5) | 27 | 8-M5 (hloubka8) | 19.5 | 8-M4 (hloubka8) | 5.3 | 7.5 | 0.3 |
| CSD-20 | 18 | 16 | 70 | 18.3 | 17.8 | 15.6 | 2.7 | 57 | 64 | 12- φ3,5 | 4-M2 (hloubka5) | 34 | 8-M6 (hloubka9) | 24 | 8-M4 (hloubka8) | 5.8 | 9 | 0.42 |
| CSD-25 | 24 | 20 | 85 | 23.4 | 22.9 | 20 | 3.4 | 73 | 79 | 18- φ3,5 | 6-M2 (hloubka 5) | 42 | 8-M8 (hloubka 12) | 30 | 8-M5 (hloubka9) | 9.6 | 15.1 | 0.8 |
| CSD-32 | 32 | 30 | 112 | 24.5 | 23.5 | 20.9 | 3.6 | 95.3 | 104 | 18- φ4,5 | 6-M3 (hloubka7) | 57 | 10-M8 (hloubka 12) | 41 | 6-M6 (hloubka 11) | 15 | 25 | 1.4 |
| CSD-40 | 36 | 32 | 126 | 29.1 | 28.1 | 24.6 | 4.5 | 109.6 | 117.5 | 18- φ5,5 | 6-M3 (hloubka 8) | 72 | 10- M10 (hloubka 15) | 48 | 6-M8 (hloubka 11) | 21.3 | 36.5 | 2.1 |
| CSD-50 | 48 | 44 | 157 | 34 | 33 | 29.4 | 4.6 | 138 | 147 | 22- φ6,6 | 4-M3 (hloubka8) | 88 | 10- M12(hloubka18) | 62 | 6-M10(hloubka18) | 34.8 | 60.2 | 3.8 |
