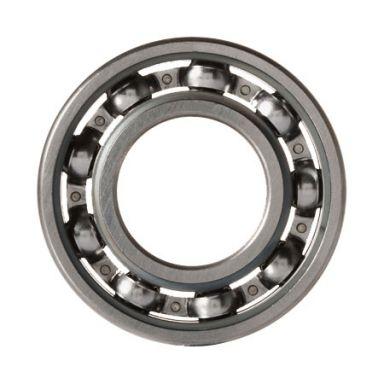

A Ložisko 6224 představuje základní součást moderních průmyslových strojů. Jednořadá kuličková ložiska patří mezi nejuniverzálnější a nejrozšířenější typy ložisek ve výrobě, automobilovém průmyslu a energetice. Tato ložiska podporují radiální zatížení a mírná axiální zatížení díky jednoduché, ale účinné konstrukci s ocelovými kuličkami uloženými v drážkovaných kroužcích.
Konstrukce s hlubokými drážkami vytváří souvislou dráhu zatížení kolem ložiska a rozděluje napětí rovnoměrně na všechna valivá tělesa. Tato architektura umožňuje plynulé otáčení za náročných podmínek při zachování vysoké provozní spolehlivosti. The Jednořadé kuličkové ložisko 6224 označení se řídí mezinárodními normami ISO, které uvádí specifické rozměrové a výkonové charakteristiky, na které se mohou inženýři spolehnout v rámci globálních dodavatelských řetězců.
Kuličková ložiska obsahují několik kritických konstrukčních prvků, které přispívají k jejich širokému uplatnění v průmyslovém prostředí.
Precizní výroba těchto komponentů zajišťuje minimální vibrace a hluk během provozu. Kvalita povrchové úpravy na drážkách oběžných drah přímo ovlivňuje životnost ložiska a hladkost provozu. Moderní výrobní techniky zachovávají tolerance v rámci mikrometrů, což umožňuje ložiskům dosahovat v mnoha aplikacích rychlosti otáčení přesahující 10 000 ot./min.
Na rozdíl od jiných typů ložisek vynikají ložiska s hlubokou drážkou při zvládání scénářů kombinovaného zatížení. Geometrie umožňuje koulím přenášet jak radiální zatížení kolmé k hřídeli, tak mírné axiální zatížení rovnoběžné se směrem hřídele. Tato dvoukapacitní charakteristika eliminuje potřebu více typů ložisek v mnoha aplikacích, čímž se snižuje složitost konstrukce a náklady na systém.
Pochopení rozměrových a výkonnostních specifikací pomáhá konstruktérům vybrat vhodná ložiska pro konkrétní aplikace.
| Parametr | Hodnota | Jednotka |
|---|---|---|
| Průměr otvoru (d) | 120 | mm |
| Vnější průměr (D) | 215 | mm |
| Šířka (B) | 40 | mm |
| Minimální poloměr zaoblení (r) | 2.1 | mm |
| Hmotnost | 5.27 | kg |
| Typ vrtání | Válcový vývrt | - |
| Rolovací prvek | Ocelová koule, Jednořadá | - |
| Metrika výkonu | Hodnocení |
|---|---|
| Základní dynamická únosnost (Cr) | 146 kN |
| Základní statická únosnost (Cor) | 118 kN |
| Omezení rychlosti mazání olejem | 6300 ot./min |
| Limit rychlosti mazání mazivem | 4000 ot./min |
| Rozsah provozních teplot | -30 až 120 stupňů Celsia |
| Klasifikace tolerance | C0 Standard, upgradovatelný na C3/C4 |
Ložisko 6224 se dodává v několika konfiguracích, aby vyhovovalo různým provozním prostředím:
Ložiska s hlubokou drážkou poskytují výjimečný výkon v různých provozních rozměrech. Jejich jednoduchá geometrie umožňuje nižší tření ve srovnání se složitými konstrukcemi ložisek, což vede ke snížení spotřeby energie v průmyslových systémech. Kontaktní úhel nula stupňů mezi kuličkami a oběžnými drahami umožňuje těmto ložiskům efektivně zvládat rázová zatížení a absorbovat náhlé silové špičky bez předčasného selhání.
Další významnou výhodou je tepelná stabilita. Ocelové konstrukční materiály si zachovávají konzistentní mechanické vlastnosti v celém specifikovaném teplotním rozsahu, což zajišťuje předvídatelný výkon v kryogenních i vysokoteplotních aplikacích. Distribuovaná dráha zatížení zabraňuje lokalizovaným koncentracím napětí, které by mohly iniciovat únavové poruchy.
Inženýři oceňují standardizaci zabudovanou do konstrukce ložisek s hlubokou drážkou. Univerzální dimenzování hřídele a standardizovaná montážní rozhraní zjednodušují vývoj zařízení. Tato všestrannost umožňuje kuličkové ložisko pro elektromotor aplikace v různých průmyslových odvětvích bez nutnosti přizpůsobení na míru. Konstrukce s válcovým vývrtem pojme jak plné hřídele, tak kuželová pouzdra prostřednictvím vhodného montážního hardwaru.
Ložiska s hlubokými drážkami slouží jako základní komponenty v průmyslových strojích pokrývajících více sektorů. Jejich přizpůsobivost různým podmínkám zatížení a rozsahům otáček je činí vhodnými pro výjimečně širokou škálu aplikací.
Elektromotory a rotační zařízení: Ústředním bodem konstrukce motoru je, že tato ložiska podporují otáčení hřídele u motorů s nepatrným výkonem prostřednictvím velkých průmyslových motorů s výkonem přesahujícím 1000 koňských sil. Utěsněné varianty poskytují ochranu v prostředí s vystavením prachu, vlhkosti nebo chemikáliím.
Vybavení pro manipulaci s materiálem: Dopravníkové systémy, kladkostroje a zvedací mechanismy jsou závislé na ložiskách s hlubokou drážkou pro spolehlivou podporu nákladu. Radiální nosnost je vhodná pro přepravu těžkých materiálů v těžebních, stavebních a výrobních zařízeních.
Kompresory a čerpadla: Konstrukce pístových a rotačních kompresorů zahrnuje tato ložiska pro udržení přesné polohy hřídele při dynamických změnách tlaku. Aplikace čerpadel těží z variant utěsněných ložisek, která odolávají pronikání vody a zabraňují vnitřní korozi.
Zemědělské stroje: Zemědělská zařízení od systémů pro manipulaci s obilím až po stroje na zpracování plodin využívají ložiska s hlubokými drážkami v primárních hnacích systémech i pomocných součástech. Vystavení prostředí prachu, vlhkosti a organickým zbytkům vyžaduje uzavřené nebo stíněné varianty.
Zpracování textilu a papíru: Vysokorychlostní vřetenové aplikace a zařízení pro manipulaci s pásem spoléhají na ložiska s hlubokou drážkou pro konzistentní výkon. Kolísání teploty ve zpracovatelském prostředí zůstává v provozním rozsahu ložiska.
Provozní podmínky určují vhodný typ těsnění a způsob mazání. Vysokorychlostní aplikace, které se blíží 6000 ot./min., typicky využívají mazání olejem, aby se minimalizovalo třecí zahřívání. Středněrychlostní provozy v rozsahu 2000 až 4000 ot./min pracují efektivně s mazáním plastickým mazivem a vyžadují méně časté zásahy údržby. Nízkorychlostní scénáře s velkým zatížením těží z utěsněných ložisek, která zachycují mazání a vylučují nečistoty z prostředí.
Aplikace přesahující rozsahy okolních teplot nebo provozované v korozivním prostředí vyžadují materiály ložisek nad rámec standardní oceli. Nerezová valivá tělesa a kroužky odolávají oxidaci a chemickému napadení a prodlužují životnost v námořních nebo chemických aplikacích.
Správný výběr ložisek zajišťuje optimální výkon zařízení a provozní životnost. Před specifikací konkrétního modelu ložiska musí inženýři vyhodnotit několik kritických parametrů.
Analýza zatížení: Vypočítejte radiální a axiální zatížení očekávané během normálního provozu a během přechodových jevů spouštění/vypínání. Porovnejte tato vypočtená zatížení se základními únosnostmi ložiska. Bezpečnostní rezervy 1,5 až 2,0 násobku základní jmenovité únosnosti jsou standardní praxí pro prodloužení životnosti ložisek.
Požadavky na rychlost: Identifikujte očekávaný rozsah provozních otáček a špičkovou rychlost otáčení. Podívejte se na limity rychlosti mazání ložiska, abyste určili, zda mazání olejem nebo plastickým mazivem lépe vyhovuje dané aplikaci. Vysokorychlostní aplikace mohou vyžadovat ložiska s optimalizovanou konstrukcí klece, aby se minimalizovaly odstředivé účinky na valivá tělesa.
Environmentální faktory: Posuďte expozici kontaminaci, přítomnost vlhkosti, teplotní extrémy a chemickou expozici. Varianty utěsněných ložisek chrání před vnikáním prachu a vlhkosti, ale omezují doplňování maziva. Otevřená ložiska umožňují nepřetržitý přívod čerstvého mazání, ale vyžadují účinné vnější těsnění na úrovni skříně stroje.
Montážní konfigurace: Určete, zda uložení hřídele nebo pouzdra vyhovuje geometrii aplikace. Zvažte toleranční požadavky a stanovte způsoby montáže, které během provozu řádně podporují radiální i axiální zatížení.
Správné mazání představuje jediný nejdůležitější faktor pro prodloužení životnosti ložisek. Ložiska mazaná tukem vyžadují pravidelné doplňování, aby se nahradilo degradované mazivo a zachoval se ochranný film mezi valivými tělesy a oběžnými drahami. Olejové mazání umožňuje nepřetržité chlazení a odsávání nečistot pomocí filtračních systémů, což je ideální pro vysokorychlostní aplikace.
Nadměrné mazání vytváří teplo mechanickým třepáním a je třeba se mu vyhnout. Nedostatečné mazání urychluje opotřebení a iniciuje zadření, což zničí ložisko během několika hodin provozu. Doporučení pro konkrétní aplikace vyvažují tyto konkurenční obavy.
Pravidelné kontroly identifikují rozvíjející se problémy dříve, než dojde ke katastrofickému selhání. Zvýšené hodnoty teploty ukazují na nedostatečné mazání nebo nadměrné zatížení. Neobvyklý hluk nebo vibrace naznačují pronikání nečistot nebo odlupování povrchu valivých těles. Systematické monitorování umožňuje prediktivní plánování údržby, které minimalizuje neočekávané prostoje zařízení.
Konstrukce utěsněných ložisek obsahují mazivo a vylučují kontaminaci, což snižuje četnost údržby. Otevřená ložiska vyžadují vnější těsnění na rozhraní skříně stroje. Flexibilní těsnění a labyrintové konstrukce chrání vnitřní části ložisek a zároveň umožňují řízenou cirkulaci mazání. Zařízení pracující v prašném nebo vlhkém prostředí těží ze zlepšených těsnících opatření.
Při hodnocení technologií ložisek pro průmyslové aplikace inženýři porovnávají konstrukce s hlubokými drážkami s alternativními přístupy, včetně kuželíkových ložisek, válečkových ložisek a magnetických ložisek.
| Typ ložiska | Radiální kapacita | Axiální kapacita | Rozsah rychlosti | Úroveň nákladů |
|---|---|---|---|---|
| Kulička s hlubokou drážkou | Dobře | Mírný | Vysoká | Nízká |
| Kuželový válec | Výborně | Výborně | Mírný | Vysoká |
| Válcový válec | Výborně | Omezené | Vysoká | Mírný |
| Magnetická ložiska | Specializované | Specializované | Velmi vysoká | Velmi vysoká |
Ložiska s hlubokou drážkou představují optimální volbu pro univerzální aplikace kombinující mírné zatížení, proměnné rychlosti a cenovou citlivost. Specializované typy ložisek poskytují vynikající výkon ve specifických scénářích, ale při podstatně vyšších pořizovacích a provozních nákladech.
Kuličková ložiska splňují přísné mezinárodní rozměrové a výkonové normy, především ISO 6 pro obecné konstrukční specifikace a ISO 286 pro klasifikaci tolerancí. Tyto standardy zajišťují zaměnitelnost napříč globálními dodavatelskými řetězci a umožňují inženýrům s jistotou specifikovat komponenty od více dodavatelů.
Systémy certifikace kvality, včetně shody výroby podle ISO 9001 a norem kvality nesoucích ISO 20623, zavádějí konzistentní výrobní procesy. Pravidelné testování ověřuje, že součásti ložisek splňují specifikované požadavky na únosnost, rozměrovou přesnost a povrchovou úpravu.
Moderní výrobní zařízení využívají počítačově numericky řízené obrábění k dosažení geometrií oběžných drah s povrchovou úpravou pod 0,05 mikrometru. Pokročilé techniky broušení odstraňují nedokonalosti podpovrchového materiálu, které iniciují únavové poruchy. Ověřování kvality během procesu potvrzuje rozměrovou shodu předtím, než ložiska opustí výrobní závody.
Odstředivé čištění oceli odstraňuje vnitřní vměstky, které koncentrují napětí při provozním zatížení. Procesy tepelného zpracování optimalizují tvrdost a houževnatost materiálu a vyvažují odolnost proti opotřebení a křehkost. Tyto metalurgické pokroky výrazně prodlužují praktickou životnost ložisek oproti konstrukcím dřívější generace.
Odvětví ložisek pokračuje v pokroku směrem ke zvýšené výkonnosti, zlepšené udržitelnosti a přizpůsobení se vyvíjejícím se průmyslovým požadavkům. Lehké kompozitní konstrukce klece snižují odstředivé síly při extrémních rychlostech při zachování strukturální integrity. Keramická valivá tělesa v hybridních ložiskách snižují hmotnost a tření při zachování dostatečné nosnosti pro mnoho aplikací.
Povlaky tuhého maziva umožňují provoz ložisek v prostředích, kde konvenční mazivo a olej nemohou být obsaženy, což je zvláště důležité pro letecké a vakuové aplikace. Návrhy inteligentních ložisek obsahující vestavěné senzory umožňují monitorování stavu, které předpovídá potřeby údržby dříve, než dojde k poruchám, a optimalizuje spolehlivost v kritických systémech.
Úvahy o udržitelnosti řídí vývoj konstrukcí ložisek vyžadujících méně častou výměnu a používání ekologicky kompatibilních maziv. Výrobci pracují na odstranění prvků vzácných zemin z klecí s permanentními magnety při zachování výkonnostních standardů, které moderní strojní zařízení vyžadují.
Neobvyklý hluk ložisek obvykle indikuje vniknutí nečistot nebo nedostatečné mazání. Kovové částice, které cirkulují skrz povrchy drážky ložiska, vytvářejí rozeznatelné zvuky broušení. Systematické proplachování čistým mazivem někdy obnoví hladký provoz, pokud je znečištění minimální. Zadřená nebo vážně poškozená ložiska vyžadují kompletní výměnu.
Selhání ložisek před očekávanými servisními intervaly naznačuje chyby při instalaci, nadměrné zatížení nebo problémy s prostředím. Nesprávná montáž způsobuje excentrické zatížení soustřeďující tlak na ložiskové části navržené pro rozložené zatížení. Přílišné utažení montážních spojů vytváří vnitřní pnutí, která urychlují únavu materiálu. Dodržování specifikovaných montážních tolerancí zabraňuje těmto poruchám způsobeným instalací.
Teplota ložisek nad normálním provozním rozsahem indikuje zvýšení tření v důsledku poruchy mazání nebo nadměrného zatížení. Problémy někdy vyřeší zvýšení množství maziva nebo přechod na mazivo s vyšší teplotou. Ověření analýzy zatížení potvrzuje, zda provozní podmínky překračují jmenovité hodnoty návrhu ložiska.
Utěsněná ložiska s hlubokou drážkou obsahují trvalá těsnění, která zachycují mazivo v ložisku a vylučují vnější znečištění. Tato konstrukce snižuje požadavky na údržbu a funguje dobře v prašném nebo mokrém prostředí, ale zabraňuje externímu doplňování maziva. Otevřená ložiska umožňují nepřetržitou cirkulaci maziva a chlazení, ale vyžadují vnější těsnění skříně, aby se zabránilo vnikání nečistot. Prostředí aplikace a schopnost údržby určují nejvhodnější konfiguraci.
Výběr ložiska začíná výpočtem radiálního a axiálního zatížení působícího na hřídel. Podívejte se na tabulky únosnosti výrobce ložisek a porovnejte vaše vypočítaná zatížení s publikovanými základními únosnostmi. Vyberte velikost ložiska, kde vypočtené zatížení zůstává pod 50 až 70 procenty základní jmenovité únosnosti, aby byla zajištěna dostatečná bezpečnostní rezerva životnosti. Ověřte, že provozní otáčky spadají do doporučených limitů rychlosti mazání ložiska.
Ložiska s hlubokou drážkou tolerují omezenou úhlovou nesouosost typicky kolem jednoho až tří stupňů v závislosti na velikosti ložiska a podmínkách zatížení. Nadměrná nesouosost koncentruje zatížení ložiska na omezené části oběžné dráhy, což urychluje únavové selhání. Montážní postupy zdůrazňující souosost hřídele a skříně zabraňují problémům s nesouosostí. Volba flexibilní spojky umožňuje menší přesazení hřídele, které ložiska nemohou samostatně pojmout.
Vysokorychlostní aplikace, které se blíží maximálním otáčkám ložiska, těží z mazání olejem, které cirkuluje ložiskem při kontrolovaných průtokech. Olej odvádí teplo vznikající třením valivých těles a průběžně nahrazuje znehodnocené mazivo. Mazání plastickým mazivem vhodné pro střední otáčky vytváří nadměrné teplo při vysokých otáčkách, což může způsobit zadření ložiska. Systémy mazání olejovou mlhou nebo olej-vzduch představují pokročilá řešení pro specializované ultra-vysokorychlostní aplikace.
Továrně utěsněná ložiska obvykle obsahují mazání dostatečné pro prodloužené provozní doby, běžně několik let za normálních provozních podmínek. Intervaly domazávání závisí na provozní teplotě, podmínkách zatížení a pracovním cyklu. Výrobci obvykle specifikují požadavky na mazání v dokumentaci produktu. Jakmile utěsněná ložiska vyčerpají vnitřní zásoby maziva, je nutná výměna, protože přímé domazávání není možné bez demontáže.
Předpětí ložiska se týká vnitřního stlačení působícího na valivá tělesa během montáže. Správné předpětí eliminuje vnitřní vůli, která by jinak umožnila smyk a promáčknutí oběžné dráhy. Nadměrné předpětí vytváří zbytečné tření a teplo, zatímco nedostatečné předpětí umožňuje prokluzování valivých těles. Montážní specifikace stanovují správné předpětí prostřednictvím řízeného uložení mezi ložiskem a hřídelí nebo ložiskem a vývrtem pouzdra.
Ložiska s hlubokou drážkou účinně zvládají radiální zatížení, ale ve srovnání s kuželíkovými ložisky poskytují omezenou axiální únosnost. Automobilová ložiska kol vyžadují značnou odolnost proti axiálnímu zatížení, aby se přizpůsobila brzdným silám a bočnímu zatížení. Zatímco konfigurace s hlubokými drážkami fungují v určitých automobilových aplikacích bez kol, konstrukce kuželových válečků zůstávají standardní pro montáž kol díky vynikající axiální kapacitě a přirozeným schopnostem předpětí.
Utěsněná ložiska skladujte v originálních obalech v suchém prostředí se stabilní teplotou mezi 16 a 35 stupni Celsia. Chraňte ložiska před vlhkostí, korozivními plyny a extrémními výkyvy teplot, které zhoršují vlastnosti maziva. Delší skladování potenciálně zahušťuje mazivo vyžadující šetrný provoz při prvním spuštění. Otevřená ložiska vyžadují ochranné kryty a suché skladování zabraňující korozi povrchů oběžné dráhy.
