Průmyslové stroje vyžadují přesný výběr ložisek, aby byl zajištěn spolehlivý provoz v náročných prostředích. The Ložisko 61844-2RS představuje specializované utěsněné kuličkové ložisko navržené speciálně pro aplikace vyžadující ochranu před znečištěním a prodloužené servisní intervaly. Tato komplexní příručka zkoumá specifikace ložisek, kritéria výběru a hodnocení kvalifikovaných dodavatelů, aby podpořila informovaná rozhodnutí o nákupu pro vaše průmyslové provozy.
Výběr ložisek ovlivňuje spolehlivost zařízení, náklady na údržbu a kontinuitu výroby. Pochopení technických specifikací, omezení výkonu a možností dodavatele umožňuje optimalizaci výkonu ložisek při současné kontrole celkových nákladů na vlastnictví. Utěsněná konstrukce designu 61844-2RS řeší ekologické výzvy běžné v moderních průmyslových zařízeních.

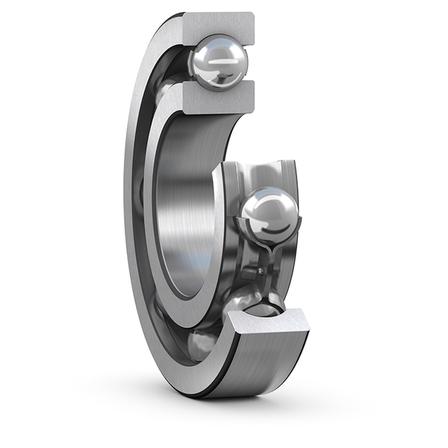

Označení ložiska se řídí standardizovanou nomenklaturou, kde každá součást nese specifický technický význam. Klasifikace 61844-2RS označuje kuličkové ložisko s hlubokou drážkou s dvojitým pryžovým těsněním, které poskytuje komplexní ochranu před znečištěním.
| Označení Komponenta | Význam | Technický význam |
|---|---|---|
| 6 | Typ kuličkového ložiska s hlubokou drážkou | Radiální a axiální únosnost |
| 18 | Klasifikace řady 618 | Kategorie tenkostěnných ložisek |
| 44 | Kód velikosti otvoru | Převede se na vnitřní průměr 220 mm |
| 2RS | Dvojité pryžové těsnění na obou stranách | Kompletní ochrana před znečištěním |
Ložisko existuje pod několika nomenklaturními variantami odrážejícími historické systémy označení a kódování specifické pro výrobce:
Varianta 2Z poskytuje konstrukci kovového štítu spíše než pryžová těsnění, což umožňuje zvýšení maximální rychlosti a zároveň obětování účinnosti těsnění. Výběr mezi provedením 2RS utěsněného a 2Z štítu závisí na konkrétních podmínkách prostředí a požadavcích na rychlost.
Ložisko 61844-2RS se vyznačuje tenkostěnnou konstrukcí, která optimalizuje využití prostoru při zachování dostatečné nosnosti. Následující tabulka uvádí komplexní rozměrové specifikace:
| Parametr | Hodnota | Poznámka k aplikaci |
|---|---|---|
| Vnitřní průměr (d) | 220 mm | Velikost otvoru pro montáž hřídele |
| Vnější průměr (D) | 270 mm | Průměr vrtání pouzdra |
| Šířka (B) | 24 mm | Rozměr axiálního ložiska |
| Minimální poloměr zaoblení ramene (r) | 1,5 mm | Zvážení konstrukce hřídele |
| Hmotnost | 2,6 až 2,85 kg | Na jednotku hmotnosti ložiska |
Přesné pochopení montážních rozměrů zajišťuje správnou instalaci ložiska a zabraňuje poškození instalace:
Pochopení únosnosti je zásadní pro výběr ložisek a zajišťuje dostatečné bezpečnostní rezervy po celou dobu životnosti:
| Typ zatížení | Hodnota (kN) | Kontext aplikace |
|---|---|---|
| Dynamická zátěž (Cr) | 78 | Nosnost otočného ložiska |
| Statická únosnost (Cor) | 110 | Stacionární nebo startovací zatížení |
Únosnost tvoří základ pro výpočet životnosti ložisek pomocí standardizovaných technických vzorců. Dynamická únosnost platí pro rotující ložiska, zatímco statická únosnost se týká stacionárních scénářů a podmínek spouštění zařízení. Tyto hodnoty představují standardní referenční specifikace použitelné pro výpočty konstrukce ložisek.
Ložisko 61844-2RS efektivně funguje v rámci definovaných rozsahů otáček určených typem těsnění, metodou mazání a charakteristikami rozptylu tepla:
| Typ mazání | Maximální rychlost (ot./min.) | Technické poznámky |
|---|---|---|
| Mazané tukem (2RS těsnění) | 1200-1300 | Standardní zapouzdřené ložisko, aplikace s nižší rychlostí |
| Mazané olejem (2RS těsnění) | 1500-1600 | Utěsněná konstrukce neomezuje cirkulaci oleje pro vyšší rychlosti |
Ložisko 61844-2RS efektivně funguje v teplotním rozsahu -30 °C až 120 °C, přičemž tento rozsah je určen elasticitou pryžového těsnění a tepelnou stabilitou maziva. Teploty přesahující 120 °C představují riziko pro integritu pryžového těsnění a výkonnost maziva. Zařízení, která pracují v prostředí s trvalými vysokými teplotami, by se měla poradit s dodavateli ložisek ohledně specializovaných variant maziv pro vysoké teploty a možností materiálů těsnění.
Ložisko je standardně dodáváno s klasifikací vůle C3, což znamená zvýšenou vnitřní rozteč ve srovnání se standardními ložisky třídy C0. Tento výběr vůle poskytuje kritické výhody:
Klasifikace vůle C3 představuje optimální volbu pro ložisko 61844-2RS, když provozní teploty překračují standardní okolní podmínky nebo když během normálního provozu dochází k tepelným cyklům.
Označení 2RS označuje pryžová těsnění umístěná na obou stranách ložiska, vytvářející trvalou ochranu před vnější kontaminací. Tato utěsněná konstrukce poskytuje měřitelné výhody ospravedlňující cenovou prémii oproti konstrukcím s otevřenými ložisky:
| Výhoda těsnění | Provozní přínos |
|---|---|
| Oboustranný pryžový těsnící kontakt | Kompletní ochrana proti prachu, vodě a vnikání chemikálií |
| Předmazaná mazací dutina | Prodloužená retence mazání a snížená frekvence údržby |
| Konstrukce ložisek plněná z výroby | Provoz připravený k instalaci bez nutnosti počátečního mazání |
| Utěsněná konstrukce | Nižší náklady na údržbu a prodloužené intervaly domazávání |
Ložisko 61844-2RS je dodáváno z výroby naplněné speciálním ložiskovým mazivem, jehož složení zajišťuje konzistentní mazání v celém provozním teplotním rozsahu. Standardní složení maziva zahrnují vysokoteplotní schopnosti podporující prodloužený provoz v tepelně náročných prostředích bez snížení výkonu.
Úvahy o domazávání: Pokud provoz ložisek vyžaduje doplňování maziva, doporučují dodavatelé ložisek složení zachovávající viskozitní stabilitu a mechanickou stabilitu při změnách teploty. Míchání nekompatibilních typů maziv může vést ke snížení výkonu, zvýšenému tření a zrychlenému opotřebení.
Průmyslové aplikace někdy vyžadují posouzení mezi utěsněným designem 61844-2RS a alternativou 61844-2Z s kovovými štíty spíše než pryžovými těsněními:
| Charakteristika designu | 61844-2RS Zapečetěno | 61844-2Z Stíněno |
|---|---|---|
| Ochrana před kontaminací | Vynikající účinnost pryžového těsnění | Střední ochrana kovovým štítem |
| Rychlostní schopnost | Střední (1200-1600 ot./min) | Možné vyšší maximální rychlosti |
| Třecí charakteristiky | Vyšší třecí odpor těsnění | Nižší tření, lepší rychlostní výkon |
| Retence mastnoty | Vynikající retence, snížený únik | Střední retenční schopnost |
| Požadavek na údržbu | Nutný minimální zásah | Nutná častější údržba |
Výběr mezi provedeními 2RS a 2Z by měl upřednostňovat podmínky prostředí, požadované rozsahy rychlostí a dostupné zdroje údržby. Utěsněné konstrukce poskytují vynikající ochranu v kontaminovaných prostředích, zatímco stíněné konstrukce optimalizují výkon v čistých, vysokorychlostních aplikacích.
Označení řady 618 označuje tenkostěnnou konstrukci ložisek, která optimalizuje vnitřní průměr vzhledem k měření vnějšího průměru a šířky. Tato efektivní geometrie poskytuje významné výhody v prostorově omezených průmyslových aplikacích:
Tenkostěnná konstrukce nesnižuje nosnost i přes zmenšené rozměry. Ložisko účinně snáší radiální i axiální zatížení díky optimalizované vnitřní geometrii a přesné konstrukci valivých těles. Tato výkonnostní charakteristika umožňuje výrobcům zařízení snížit celkovou velikost zařízení při zachování strukturální integrity a spolehlivosti.
Utěsněná varianta 2RS řeší konkrétní výzvy v průmyslových odvětvích, kde expozice kontaminaci ohrožuje životnost ložiska:
Ložisko 61844-2RS slouží v různých průmyslových odvětvích, kde utěsněná tenkostěnná konstrukce poskytuje zásadní ochranu před znečištěním a kompaktní prostorovou efektivitu:
Průmyslová zařízení představují různé podmínky prostředí, které konstrukce utěsněných ložisek účinně zmírňuje:
Pečlivá kontrola před instalací zajišťuje správný stav ložisek a zabraňuje poškození během montáže:
Montáž ložiskového pouzdra: Vnější průměr ložiska sedí v otvoru pouzdra a vyžaduje pečlivé vložení, aby se zabránilo poškození těsnění. Instalační pouzdra nebo kuželové nástroje chrání geometrii břitu těsnění během vkládání. Instalace lisu by měla používat kalibrované zařízení aplikující sílu postupně v rámci specifikací výrobce.
Úvahy o montáži hřídele: Vnitřní kroužek ložiska dosedá na hřídel v určeném místě, přičemž správné axiální umístění je kritické pro rozložení zatížení a integritu těsnění. Geometrie ramene hřídele se musí přizpůsobit šířce ložiska bez mezer umožňujících axiální pohyb během provozu.
Konstrukce utěsněného ložiska vytváří specifickou zranitelnost během instalace vyžadující ochranná opatření:
Charakteristiky hluku ložisek se progresivně mění s vývojem vnitřního opotřebení. Normální provoz způsobuje téměř neslyšnou rotaci, zatímco vadná ložiska generují zřetelné akustické znaky:
Teplota ložisek poskytuje objektivní data predikce selhání podporující plánování preventivní údržby. Normální provoz udržuje ustálené teploty blízké okolí plus teplo generované zátěží. Nadměrné zvýšení teploty naznačuje:
Zařízení akcelerometru detekuje vibrace specifické pro ložiska, které svědčí o progresi opotřebení. Vady valivého prvku v rané fázi generují charakteristické vibrační podpisy na předvídatelných frekvencích přímo souvisejících s geometrií ložiska a rychlostí otáčení. Postupné zhoršování zvyšuje amplitudu vibrací a zároveň rozšiřuje frekvenční obsah v širším rozsahu.
Vnější kontrola ložisek identifikuje vznikající problémy dříve, než se vnitřní poškození stane kritickým:
Identifikace kvalifikovaného dodavatelé ložisek vyžaduje systematické hodnocení napříč různými dimenzemi schopností, které přesahuje pouhé srovnání cen. Výběr dodavatele významně ovlivňuje kvalitu ložisek, dostupnost technické podpory a spolehlivost dodavatelského řetězce pro vaše výrobní operace.
Renomovaní dodavatelé ložisek udržují formální systémy řízení kvality, které prokazují oddanost konzistentním standardům výrobků. Mezi relevantní certifikace patří:
Přední dodavatelé ložisek poskytují komplexní technické zdroje podporující informovaná nákupní rozhodnutí:
| Služba podpory | Hodnota to Operations |
|---|---|
| Pomoc při výpočtu zatížení | Zajišťuje přiměřenost výběru ložisek pro konkrétní aplikace |
| Konzultace aplikačního inženýrství | Optimalizuje výběr ložisek a montážní strategii |
| Dokumentace s pokyny pro instalaci | Zabraňuje poškození instalace a zajišťuje integritu těsnění |
| Podpora analýzy poruch | Identifikuje základní příčiny umožňující nápravné provozní změny |
| Kompletní dokumentace specifikace produktu | Technická data podporující ověření návrhu a shodu |
Kontinuita výroby závisí na dostupnosti ložisek, když výrobní plány vyžadují výměnu součástí. Hodnocení dodavatele by mělo posoudit:
Padělaná ložiska představují přetrvávající rizika dodavatelského řetězce napříč průmyslovými odvětvími. Kvalifikovaní dodavatelé zavádějí autentizační opatření chránící před podvodnými produkty:
Náklady na ložiska představují pouze část celkových nákladů na vlastnictví včetně instalační práce, zásahů údržby a následků prostojů ve výrobě. Výběr dodavatele by měl vyvážit jednotkovou cenu se zajištěním kvality, technickou podporou a faktory spolehlivosti. Konkurenční jednotkové ceny v kombinaci se zajištěním kvality a technickou podporou obvykle generují nižší celkové náklady než přístupy s minimálními náklady.
Konstrukce utěsněných ložisek snižuje četnost údržby ve srovnání s otevřenými konfiguracemi ložisek, přesto protokoly systematické údržby výrazně prodlužují provozní životnost:
Životnost ložisek výrazně závisí na ochraně provozního prostředí a disciplíně údržby:
Nákladově efektivní správa ložisek vyžaduje včasná rozhodnutí o výměně na základě indikátorů opotřebení spíše než libovolných časových intervalů. Přístupy prediktivní údržby využívající analýzu vibrací, monitorování teploty a akustickou analýzu umožňují optimální spolehlivost vyvážení načasování výměny s nákladovou efektivitou. Prodloužená životnost ložisek v kombinaci se sníženou frekvencí výměn přímo zlepšuje strukturu provozních nákladů.
Ložisko 61844-2RS existuje v rámci širšího ekosystému podobných konstrukcí od více výrobců. Porozumění informacím o křížových odkazech pomáhá identifikovat ekvivalentní ložiska, když vyžaduje flexibilitu dodavatelského řetězce nebo optimalizaci nákladů:
Při hodnocení ekvivalentů ložisek ověřte, zda náhradní ložiska splňují tyto kritické parametry:
Renomovaní dodavatelé ložisek uchovávají podrobnou dokumentaci křížových odkazů, která umožňuje rychlou identifikaci ekvivalentních modelů z jejich produktového portfolia. Tento zdroj se ukazuje jako neocenitelný, když výrobní plány vyžadují rychlou výměnu ložisek a flexibilita dodavatelského řetězce se ukáže jako nezbytná.
Označení 2RS znamená, že ložisko má na obou stranách pryžové těsnění, které poskytuje komplexní ochranu před znečištěním. 2 znamená dvojitá těsnění, zatímco RS znamená pryžová těsnění. Tato utěsněná konstrukce vytváří řízené vnitřní prostředí, které udržuje konzistentní mazání a vylučuje nečistoty z prostředí, díky čemuž jsou ložiska 2RS vhodná pro aplikace vyžadující prodloužené servisní intervaly a minimální zásahy do údržby.
Ložisko 61844-2RS obsahuje pryžová těsnění poskytující vynikající ochranu před znečištěním, ale pracují při mírných rychlostech až do 1600 ot./min. Varianta 61844-2Z používá kovové štíty místo pryžových těsnění, což umožňuje vyšší rychlost provozu a zároveň obětuje účinnost těsnění. Výběr závisí na úrovních znečištění prostředí a požadovaných rychlostních rozsazích pro vaši konkrétní aplikaci.
Ložisko 61844-2RS podporuje dynamické zatížení až 78 kN a statické zatížení až 110 kN podle standardních referenčních specifikací. Skutečná nosnost pro konkrétní aplikace závisí na provozní rychlosti, očekávané životnosti, montážním uspořádání a faktorech prostředí. Konzultace s podrobnými metodikami výpočtu životnosti nebo zapojení technické podpory dodavatele ložisek zajistí vhodný výběr ložisek pro náročné aplikace.
Továrně utěsněná ložiska 61844-2RS vyžadují během své životnosti minimální domazávání kvůli vnitřnímu zadržování maziva. Frekvence domazávání závisí na provozní rychlosti, zatížení, teplotních podmínkách a intenzitě pracovního cyklu. Některé aplikace fungují po delší dobu bez dodatečného mazání, zatímco vysokorychlostní nepřetržitý provoz může vyžadovat pravidelné doplňování maziva podle doporučení výrobce. Sledování stavu maziva pomocí vizuální kontroly řeší změnu barvy nebo vysychání, což naznačuje nutnost domazání.
Standardní ložisko 61844-2RS efektivně funguje do přibližně 120 stupňů Celsia, přičemž tento limit je určen elasticitou pryžového těsnění a tepelnou stabilitou maziva. Prodloužený provoz za vysokých teplot vyžaduje vyhodnocení tepelných vlastností složení maziva a potvrzení, že vnitřní pryžová těsnění udržují těsnící účinnost při zvýšených teplotách. Specializované varianty vysokoteplotního maziva mohou rozšířit schopnost provozní teploty, ačkoli modifikace vyžadují explicitní ověření před specifikací.
Klasifikace vůle udává vnitřní vzdálenost mezi součástmi ložiska. Vůle C3 označuje zvýšenou vnitřní rozteč ve srovnání se standardními ložisky třídy C0. Ložisko 61844-2RS dodávané s vůlí C3 se přizpůsobuje tepelné roztažnosti během vysokoteplotního provozu a snižuje vnitřní pnutí za podmínek zvýšené teploty. Tato volba vůle je zvláště cenná v aplikacích, kde dochází k výrazným teplotním změnám nebo trvalému vysokoteplotnímu provozu.
Mezi indikátory časných poruch patří zvýšený hluk ložisek, zvýšená provozní teplota, změny vzoru vibrací detekované monitorováním akcelerometru a vizuální kontrola odhalující ztvrdnutí těsnění nebo změnu barvy maziva. Stanovení základních vibračních signatur a měření teploty během normálního provozu umožňuje srovnání trendů a identifikuje postupné zhoršování. Řešení těchto včasných varovných signálů výměnou ložisek zabrání neočekávanému selhání zařízení a souvisejícím přerušením výroby.
Mezi priority údržby ložisek patří ochrana životního prostředí snižující vystavení kontaminaci, řízení provozní teploty zabraňující tepelné degradaci, systematické ověřování vyrovnání zabraňující abnormálním vzorcům zatížení, monitorování vibrací umožňující prediktivní plánování výměny a dokumentované záznamy údržby podporující analýzu výkonu. Tyto prvky společně prodlužují životnost ložisek a zároveň zlepšují provozní spolehlivost a snižují celkové náklady na vlastnictví.
Výběr dodavatele by měl hodnotit certifikace systému managementu kvality, možnosti technické podpory, spolehlivost dodavatelského řetězce, mechanismy zajištění pravosti produktu a celkové náklady na vlastnictví spíše než samotnou jednotkovou cenu. Přední dodavatelé poskytují podrobnou produktovou dokumentaci, aplikační technickou podporu, pomoc s analýzou poruch a dostupnost zásob podporujících výrobní plány. Konkurenční ceny v kombinaci se zajištěním kvality a technickou podporou obvykle generují nižší celkové náklady než přístupy s minimálními náklady.
Konstrukce ložisek existují ve více rozměrových řadách optimalizovaných pro různé požadavky na prostor a zatížení. Řada 618 představuje tenkostěnnou konstrukci maximalizující vnitřní průměr otvoru vzhledem k vnějšímu průměru a šířce. Výběr vhodné řady ložisek závisí na dostupném montážním prostoru, požadavcích na zatížení, rychlostech a podmínkách prostředí. Konzultace s křížovou referenční dokumentací dodavatelů ložisek pomáhá identifikovat alternativy odpovídající vašim specifickým rozměrovým a výkonnostním požadavkům.
Označení řady 618 označuje tenkostěnnou konstrukci ložisek, která optimalizuje vnitřní průměr díry vzhledem k měření vnějšího průměru. Tato efektivní geometrie snižuje požadavky na velikost pouzdra a hřídele při zachování nosnosti a poskytuje výhody prostorové efektivity při redesignu zařízení. Tenkostěnná konstrukce snižuje hmotnost ložiska ve srovnání se standardními konstrukcemi při zachování radiální a axiální únosnosti.
Konstrukce utěsněných ložisek poskytuje úplnou ochranu před znečištěním, prodlouženou retenci mazání, sníženou frekvenci údržby a delší životnost ve srovnání s konstrukcemi s otevřenými ložisky. Továrně utěsněná ložiska se dodávají předem namazaná a připravená k okamžité instalaci bez počátečního mazání, což snižuje nároky na montáž. Snížení údržby a prodloužené servisní intervaly obvykle kompenzují vyšší jednotkové náklady nižšími celkovými náklady na vlastnictví během životnosti ložisek.
