Proč válečkové ložisko NU 309 exceluje v konstrukci motoru a převodovky?

Klíčové shrnutí: Ložisko NU 309 exceluje jako plovoucí ložisko

U konstrukcí motorů a převodovek, kde je kritickým problémem tepelná roztažnost hřídele, Ložisko NU 309 poskytuje nejspolehlivější řešení. Jeho jedinečná konstrukce – vnitřní kroužek bez přírub – umožňuje hřídeli volně se roztahovat nebo smršťovat v obou axiálních směrech, aniž by způsobovala škodlivé vnitřní zatížení. Tato schopnost činí válečkové ložisko NU 309 preferovanou volbou pro plovoucí/nepolohovou polohu ve vysokorychlostních, vysoce výkonných pohonných systémech, což přímo zabraňuje předčasnému selhání ložiska v důsledku axiálního tepelného namáhání.

Inženýři zvolili ložisko NU 309 nejen pro jeho vysokou radiální únosnost, ale také pro tuto specifickou, nepostradatelnou funkci. Řeší zásadní mechanický problém, zajišťuje provozní stabilitu a dlouhou životnost v aplikacích od průmyslových převodovek až po velké elektromotory.

Anatomie designu: Proč žádné příruby na vnitřním kroužku?

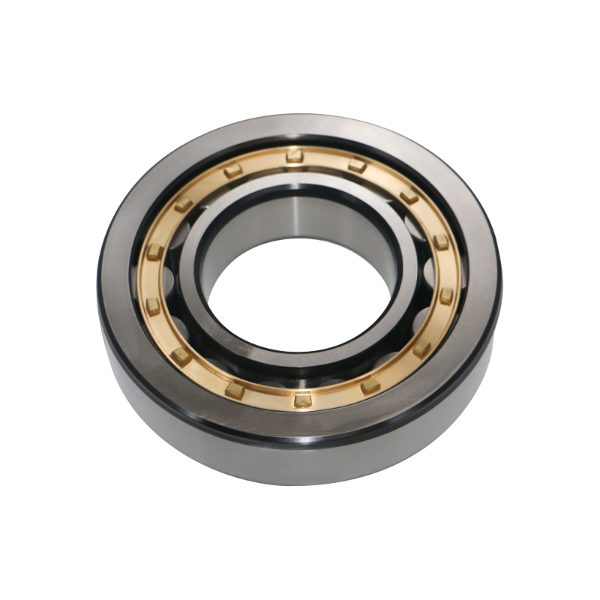

Charakteristickým znakem ložiska typu NU je vnitřní kroužek zcela bez integrálních přírub. Obě příruby jsou umístěny na vnějším kroužku a vedou sestavu válečku a klece. Tento záměrný design přináší dvě zásadní technické výhody:

1. Neomezený axiální pohyb
Hřídel může spolu s vnitřním kroužkem axiálně klouzat v ložisku. To umožňuje tepelné roztahování nebo smršťování hřídele – což je běžný jev u motorů a převodovek během spouštěcích a vypínacích cyklů – bez generování škodlivých axiálních sil, které by jinak přetěžovaly ložisko.

2. Čistá podpora radiálního zatížení
Jako čistě plovoucí ložisko je válečkové ložisko NU 309 navrženo tak, aby neslo pouze velká radiální zatížení. Záměrně není určen pro žádné axiální zatížení. Tato jasná definice dráhy zatížení umožňuje inženýrům přiřadit řízení axiálního zatížení vyhrazenému axiálnímu ložisku (např. kuličkovému ložisku nebo ložisku NUP) na druhém konci hřídele, čímž se optimalizuje celkový návrh systému.

V praxi to znamená, že když specifikujete ložisko NU 309, vybíráte součást s jediným, dobře definovaným účelem: zvládnout radiální síly a zároveň se přizpůsobit lineárnímu růstu hřídele.

Výkonnostní metriky: Hodnoty zatížení a rychlosti

Rozměry ložiska NU 309 jsou standardizovány na 45 mm otvor (d) x 100 mm vnější průměr (D) x 25 mm šířka (B). V rámci této kompaktní obálky poskytuje ložisko značnou kapacitu radiálního zatížení díky kontaktu vedení mezi válečky a oběžnými drahami. Pro standardní konstrukci ložiska NU 309 ECP jsou klíčové ukazatele výkonu:

• Základní dynamická únosnost (C): ~100,8 kN
• Základní statická únosnost (C0): ~90 kN
• Mezní otáčky pro mazání tukem/olejem: ~6 000 - 7 500 ot./min (v závislosti na konstrukčním příponu jako ECJ, ECP nebo ECM a způsobu mazání)

Tyto hodnoty potvrzují, že únosnost ložiska NU 309 je na svou velikost výjimečně vysoká, a proto je vhodná pro aplikace s velkým radiálním zatížením, jako jsou vysokorychlostní hřídele průmyslových převodovek nebo hlavní hnací motory.

Kritické srovnání: NU 309 vs. NJ 309 vs. NUP 309

Pro správnou aplikaci je nezbytné pochopit jemné konstrukční rozdíly mezi typy jednořadých válečkových ložisek. K rozlišení použijte níže uvedenou tabulku NU 309 ze svých nejbližších variant:

Při provádění analýzy NU 309 vs. NJ 309 je klíčovým faktorem rozhodování, zda vaše aplikace vyžaduje, aby se ložisko přizpůsobilo axiálnímu pohybu hřídele (vyberte NU) nebo také zvládlo určité axiální zatížení (zvolte NJ). Hledání výměny ložisek NU 309 nebo ekvivalentu SKF NU 309 se často zaměřuje na tyto funkční specifikace.

Aplikační inženýrství: Praktické případy použití

NU 309 pro aplikace s převodovkou je výjimečně běžná, konkrétně na vysokorychlostním vstupním hřídeli. Hřídel se zde rychle zahřívá při vysokých otáčkách, což vytváří výraznou tepelnou roztažnost. NU 309 funguje jako volné nebo plovoucí ložisko, které umožňuje, aby k této expanzi došlo bez způsobení axiálního předpětí, které by mohlo vést k přehřátí a zadření. Podobně konfigurace elektromotoru s plovoucím ložiskem je standardní praxí u motorů s určitou velikostí rámu, která chrání ložiska na hnacím a nehnacím konci před tepelně indukovaným selháním.

Dalším praktickým příkladem je NU 309 pro kompresorové aplikace. U rotačních šroubových nebo odstředivých kompresorů se hřídel rotoru značně roztáhne, jakmile stroj dosáhne provozní teploty. NU 309 na neaxiální straně rotoru poskytuje nezbytnou axiální volnost a zajišťuje zachování kritických vnitřních vůlí mezi rotory pro optimální účinnost.

Pokyny pro výběr: Přípony a vnitřní vůle

Při specifikaci ložiska NU 309 definují příponové kódy klíčové konstrukční detaily, které ovlivňují výkon. Například:

• ECP: Klec PA66 vyztužená skelnými vlákny, vystředěná na válečky. Nabízí dobrou pevnost a vysokou rychlost.
• ECM: Obrobená mosazná klec, válečkově vedená. Vhodné do vyšších teplot a náročných podmínek.
• ESD: Lisovaná ocelová klec, válečkově vedená. Robustní, cenově výhodná varianta.

Stejně důležitý je výběr správné vůle ložiska NU 309. Pro aplikace s vysokým teplotním gradientem mezi vnitřním a vnějším kroužkem je často vyžadována radiální vnitřní vůle C3 (větší než normální). Specifikace ložiska NU 309 ECP/C3 zajišťuje, že i při náročných tepelných podmínkách se ložisko nedostane do negativní vůle, což by drasticky snížilo jeho životnost.

Pro konstruktéry se starším vybavením je životně důležitá znalost ekvivalentu ložiska NU 309 nebo přesné možnosti výměny ložiska NU 309. Aby byla zajištěna přímá a spolehlivá náhrada, vždy se shodují rozměry, nosnost, přípona konstrukce (ECP, ECM atd.) a stupeň vnitřní vůle (např. C3). Správné pochopení rozsahu provozních teplot ložisek NU 309 a požadavků na mazání je také zásadní pro dosažení vypočítané životnosti L10.
