Jak nainstalovat 2206 AV Nilos Ring (průvodce krok za krokem)

Pro správnou instalaci 2206 AV Nilos Ring, umístěte jej tak, aby konvexní (otevřená) strana směřovala k oběžné dráze ložiska. Kroužek musí lícovat s vnějším kroužkem ložiska. 2206 AV Nilos prsten má konstrukční vůli c = 0,3 mm, která musí zůstat bez zkreslení. Použijte plochý trn nebo lis s rovnoměrnou silou po obvodu – nikdy neklepejte přímo na těsnění.

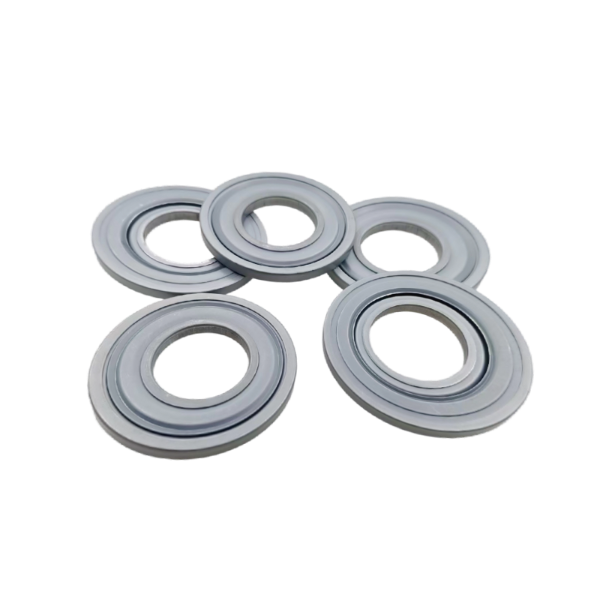

Čím se 2206 AV Nilos prsten liší

2206 AV Nilos prsten je přesné kovové labyrintové těsnění, nikoli pryžové břitové těsnění. Skládá se z tvarovaného ocelového prstence se specifickou geometrií. Podle staardních rozměrů má tento prsten Nilos vnitřní průměr (d) 30 mm, vnější průměr (D) 56,2 mm, šířku (a) 44 mm a výšku břitu (i) 2,5 mm. Tloušťka oceli (c) je 0,3 mm. Tato pevná konstrukce vytváří bezkontaktní labyrint, který zadržuje mazivo a zároveň umožňuje volné otáčení, na rozdíl od pryžových těsnění, která vytvářejí tření a opotřebení.

Instalace 2206 AV Nilos prsten krok za krokem

1. Zkontrolujte vrtání ložiska a skříně

Před instalací kroužku 2206 AV Nilos prsten ověřte, že vnější kroužek ložiska a osazení pouzdra jsou čisté, suché a bez otřepů. Jakákoli částice větší než 0,05 mm může zvednout prstenec Nilos a zničit přesnou vůli 0,3 mm.

2. Určete správnou orientaci

Držte 2206 AV Nilos Ring otevřenou stranou (stranou s viditelnou drážkou nebo vybráním) směrem k vnitřnímu kroužku ložiska. Plochá, uzavřená strana by měla směřovat ven. Instalace tohoto kroužku Nilos dozadu zachytí nečistoty na ložisku, což způsobí rychlé opotřebení.

3. Aplikujte rovnoměrný tlak na sedlo

Použijte vřetenový lis nebo hydraulický lis s plochou objímkou, která se dotýká pouze vnějšího okraje prstence 2206 AV Nilos Ring. Doporučená dosedací síla je 1,5 – 3,0 kN. Není-li lis k dispozici, použijte paličku s měkkým čelem a trubkový trn, který odpovídá vnějšímu průměru (56,2 mm). Klepněte do hvězdicového vzoru – 6 až 8 lehkých klepnutí – abyste zabránili naklonění.

4. Ověřte konečnou vůli a zarovnání

Po usazení kroužku 2206 AV Nilos Ring by měla být radiální mezera mezi kroužkem a vnitřním kroužkem ložiska 0,2 – 0,4 mm. Použijte spároměr ve čtyřech bodech (0°, 90°, 180°, 270°). Odchylka větší než 0,1 mm znamená nesouosost. Axiální vůle (c) musí zůstat na projektovaných 0,3 mm – jakékoli zmenšení znamená deformaci kroužku Nilos.

Kritické rozměry pro 2206 AV Nilos Ring

Přesná instalace tohoto kroužku Nilos závisí na přizpůsobení těsnění rozměrům ložiska. Níže jsou uvedeny klíčové tolerance:

• Vnitřní průměr (d) : 30,0 mm ±0,1 mm
• Vnější průměr (D) : 56,2 mm 0,1 / -0,0 mm
• šířka (a) : 44,0 mm ±0,2 mm
• Výška rtů (i) : 2,5 mm ± 0,05 mm
• Tloušťka kovu (c) : 0,3 mm ±0,02 mm

Odchylky mimo tyto tolerance buď zablokují ložisko (pokud je kroužek Nilos příliš těsný), nebo umožní vniknutí nečistot (pokud je příliš volný). Před instalací vždy změřte.

Časté chyby při instalaci prstence Nilos

• Obrácená orientace : The 2206 AV Nilos Ring nemůže vyčistit nečistoty, když je nainstalován zpět. Uvnitř uniká mastnota 50–100 hodin místo aby trvala tisíce hodin.
• Přílišné utažení nebo přímé zatloukání : Zkreslení mění c = 0,3 mm vůle téměř na nulu. Kroužek Nilos se otírá o vnitřní kroužek a během několika minut provozu způsobuje teplo a hluk.
• Excentrické sezení : Jedna strana prstenu Nilos sedí hlouběji než druhá. To vytváří proměnnou mezeru (0,1 mm až 0,5 mm), která umožňuje částicím větší než 150 um vstoupit do ložiska.
• Použití poddimenzovaného driftu : Únos menší než 56,2 mm koncentruje sílu na okraj prstence Nilos a trvale deformuje jemný labyrintový profil.

Vyhněte se těmto chybám použitím správně dimenzovaného lisovacího nástroje (průměr kontaktu = 56,2 mm ) a před usazením znovu zkontrolujte orientaci 2206 AV Nilos Ring .

Jak potvrdit úspěšnou instalaci prstenu Nilos

Po stisknutí tlačítka 2206 AV Nilos Ring do krytu proveďte dvě rychlé ověřovací kontroly:

• Test rotace : Otočte vnitřní kroužek ložiska rukou. Musí se otáčet plynule bez škrábavého zvuku . Jakýkoli odpor znamená, že se prstenec Nilos dotýká rotující části.
• Proveďte kontrolu sezení : Vnější okraj 2206 AV Nilos Ring by měl být zapuštěné nebo zapuštěné do 0,1 mm pod čelem pouzdra. Výstupek větší než 0,2 mm ukazuje na neúplné usazení.

Pokud jsou splněny obě podmínky, poskytuje tento kroužek Nilos zamýšlený labyrintový efekt – zadržuje mastnotu a blokuje hrubý prach (částice <30 µm jsou obecně neškodné).

Nástroje potřebné pro instalaci prstenu 2206 AV Nilos Ring

• Vřetenový lis nebo hydraulický lis (doporučená síla: 1,5 – 3,0 kN )
• Plochý, trubkový unašeč s vnitřním průměrem >30 mm a vnějším průměrem 56,2 mm
• Sada spároměrů (0,05 mm až 1,0 mm)
• Čistý hadřík nepouštějící vlákna a isopropylalkohol
• Digitální posuvné měřítko (pro ověření d=30 mm and D = 56,2 mm před instalací)

Použití správných nástrojů zabraňuje zkreslení a zajišťuje 0,3 mm konstrukční vůle kroužku Nilos je zachována.

Často kladené otázky o prstenu 2206 AV Nilos Ring

Lze 2206 AV Nilos Ring po odstranění znovu použít?

Ne. 2206 AV Nilos Ring je precizně tvarovaná kovová součást, která se během lisování mírně deformuje. Odstranění téměř vždy změní tloušťku c=0,3 mm nebo vytvoří ploché skvrny na profilu labyrintu. Pro spolehlivé utěsnění vždy používejte nový kroužek Nilos.

Jaký otvor pouzdra je vyžadován pro tento prsten Nilos?

2206 AV Nilos Ring vyžaduje vrtání pouzdra s tolerancí 56,2 mm H7 (typicky 56,2 0,03 / -0,0 mm). Vrtání větší než 56,25 mm nezajistí kroužek Nilos – může se protočit nebo vypadnout. Pokud je vrtání opotřebené, použijte přídržnou směs určenou pro kovová těsnění nebo vyměňte pouzdro.

Mělo by se na kroužek Nilos před instalací nanést mazivo?

Lehce naolejujte vrtání pouzdra a vnější okraj prstence 2206 AV Nilos Ring řídkým mazivem (např. NLGI 2). Nedovolte, aby se mazivo dostalo do labyrintové drážky kroužku Nilos – může přitahovat abrazivní prach. Vnitřní vůle c = 0,3 mm by měla zůstat suchá, aby fungovala jako skutečný labyrint.

Jak je Nilos kroužek ve srovnání s pryžovým těsnícím kroužkem?

Na rozdíl od pryžových těsnění, která vytvářejí tření (točivý moment 0,1–0,3 Nm), 2206 AV Nilos Ring je bezkontaktní kovové těsnění – přidává téměř nulové tření. Pryžová těsnění selhávají nad 100 °C, zatímco tento kroužek Nilos odolává 200 °C. Kroužek Nilos však nemůže těsnit proti kapalinám nebo velmi jemnému prachu (<10 µm) tak účinně jako těsnění s kontaktním břitem. Vyberte si na základě vašich provozních podmínek.

Očekávaný výkon po správné instalaci prstence Nilos

Když 2206 AV Nilos Ring je správně nainstalován (otevřená strana směrem k ložisku, jednotná 0,3 mm vůle, žádné zkreslení), ložisko dosáhne:

• Zadržování mastnoty: >95 % původního maziva po 2000 hodinách při středních otáčkách (3000 ot./min.).
• Vyloučení kontaminantů: Částice větší než 0,1 mm jsou účinně blokovány.
• Nárůst teploty: Méně než 10°C nad okolním prostředím díky bezkontaktnímu labyrintovému designu prstence Nilos.

Odchylky od postupu instalace způsobují předčasné selhání ložiska během 50–200 hodin. Vždy zacházejte s 2206 AV Nilos Ring jako s přesným komponentem – zacházejte s ním opatrně, nainstalujte jej správně a ochrání vaše ložisko po tisíce hodin.
