Jak vybrat správné kuličkové ložisko s kosoúhlým stykem pro vysokorychlostní aplikace?

Výběr optimální valivé součásti pro vysokorychlostní rotační stroje vyžaduje hluboké pochopení provozních podmínek, vnitřní geometrie a tepelného managementu. Mezi přesné stroje, kuličková ložiska s kosoúhlým stykem jsou preferovanou volbou kvůli jejich schopnosti zvládnout kombinované radiální a axiální zatížení při zachování vysokých otáček.

Pochopení požadavků vysokorychlostního provozu

Vysokorychlostní aplikace – jako jsou vřetena obráběcích strojů, turbodmychadla, vysokofrekvenční motory a letecké pomocné energetické jednotky – kladou jedinečné požadavky na výkon ložisek. Mezi hlavní výzvy patří zvýšení odstředivé síly, tepelná roztažnost, rozpad mazacího filmu a nestabilita klece. Ložisko, které funguje dobře při středních otáčkách, může při vysokých rychlostech otáčení předčasně selhat v důsledku nadměrného vývinu tepla nebo nedostatečné vnitřní vůle.

Aby technici splnili tyto výzvy, musí vyhodnotit několik parametrů: kontaktní úhel, přesnost, materiál klece, způsob mazání a předpětí. Správná kombinace zajišťuje nízký nárůst teploty, vysokou tuhost a prodlouženou životnost.

Proč kuličková ložiska s kosoúhlým stykem excelují při vysokých rychlostech

Na rozdíl od kuličkových ložisek s hlubokou drážkou jsou kuličková ložiska s kosoúhlým stykem navržena se specifickým kontaktním úhlem mezi kuličkami a oběžnými drahami. Tento úhel jim umožňuje nést značné axiální zatížení a zároveň umožňuje vysoké rychlosti otáčení. Čím menší je průměr koule vzhledem k roztečné kružnici a čím lehčí klec, tím nižší je odstředivá síla při vysokých rychlostech.

Pro většinu vysokorychlostních průmyslových aplikací jsou upřednostňována ložiska s kontaktním úhlem 15° nebo 25° před ložisky se 40°. Snížený kontaktní úhel snižuje generované teplo a umožňuje vyšší omezovací rychlost. Při prohlížení datového listu ložisek 7308 je kontaktní úhel označen příponami jako „AC“ (25°) nebo „B“ (40°). Pro ultra-vysokorychlostní vřetena může být specifikována 15° verze, i když u velikosti 7308 je méně běžná.

Řada ložisek 7308 jako případová studie

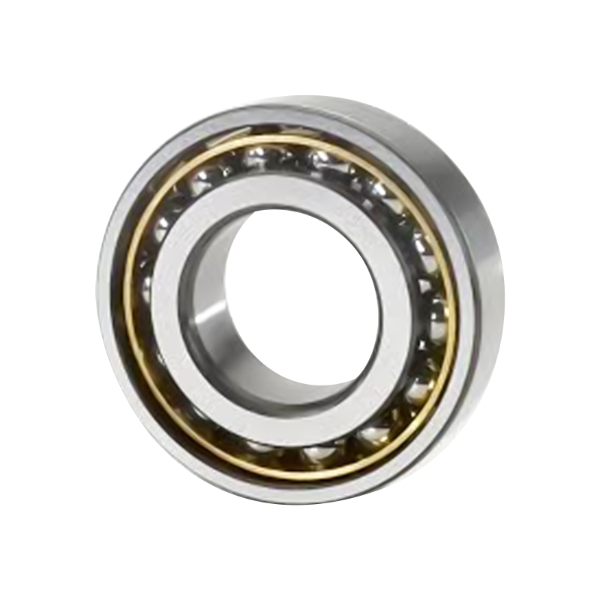

Ložisko 7308 je středně velké kuličkové ložisko s kosoúhlým stykem s dírou 40 mm, vnějším průměrem 90 mm a šířkou 23 mm. Je široce používán v univerzálních vřetenech, čerpadlech, kompresorech a převodovkách. Jeho popularita pramení z rovnováhy mezi nosností a rychlostí. V rámci řady 7308 však existuje několik variant, které významně ovlivňují vysokorychlostní výkon.

Klíčové variace v rodině 7308

Při získávání zdrojů pro vysokorychlostní aplikace jsou kritické konstrukce klece a materiál. Polyamidové (nylonové) klece jsou lehké a nabízejí vynikající vysokorychlostní vlastnosti. Ložisko 7308 BEP představuje běžnou variantu s polyamidovou klecí a kontaktním úhlem 40°. Zatímco úhel 40° poskytuje vyšší axiální tuhost, generuje více tepla než 25° protějšek. Pro skutečně vysokorychlostní aplikace dávají někteří inženýři přednost typu AC s mosaznou nebo PROHLÉDNĚTE klecí.

Níže uvedená tabulka shrnuje hlavní varianty relevantní pro vysokorychlostní výběr.

Pro aplikace, kde je primárním omezením limitní rychlost, může být ložisko 7308 s kontaktním úhlem 25° a lehkou klecí lepší než běžnější 40° typy, i když je axiální únosnost poněkud snížena.

Výběr na základě vnitřní vůle a předpětí

Vysokorychlostní provoz vyžaduje pečlivou kontrolu vnitřní vůle. Při zvýšených rychlostech tlačí odstředivá síla koule ven a vnitřní kroužek se roztahuje, zatímco vnější kroužek může zůstat chladnější. To může způsobit zmenšení vnitřní radiální vůle a může vést k interferenci nebo nadměrnému předpětí. Proto by ložisko určené pro vysoké otáčky mělo začínat s větší než normální vnitřní vůlí, typicky třídy C3 nebo dokonce C4.

U kuličkových ložisek s kosoúhlým stykem používaných v párech nebo sadách je rozhodujícím faktorem předpětí. Lehké předpětí je téměř vždy specifikováno pro vysokorychlostní vřetena, zatímco velké předpětí je vyhrazeno pro aplikace s nízkou rychlostí a vysokou tuhostí. Výrobci poskytují třídy předpětí (např. lehké, střední, těžké), které přímo ovlivňují maximální dosažitelnou rychlost otáčení.

Při hodnocení ložiska 7308 pro vřeteno 10 000 ot./min je typickým výchozím bodem lehké předpětí s vůlí C3. Naproti tomu ložisko 7308 BEP objednané se středním předpětím se může přehřát nad 8 000 ot./min, pokud nejsou aplikována speciální opatření na chlazení.

Materiály klecí a jejich role v rychlosti

Klec odděluje a vede valivá tělesa. Při vysokých rychlostech se hmotnost klece a tření stávají dominantními. Lehké materiály snižují odstředivé zatížení ramen klece. Níže je uvedeno srovnání běžných materiálů klecí pro kuličková ložiska s kosoúhlým stykem.

Pro většinu vysokorychlostních aplikací pod provozní teplotou 120 °C nabízí polyamidová klec nejlepší poměr rychlosti a ceny. To vysvětluje popularitu ložiska 7308 BEP v univerzálních vysokorychlostních rotačních zařízeních.

Strategie mazání pro vysokorychlostní kuličková ložiska s kosoúhlým stykem

Mazání je pravděpodobně nejdůležitějším faktorem ovlivňujícím životnost vysokorychlostního ložiska. Používají se dvě hlavní metody: mazání olej-vzduch (olejová mlha nebo olejový paprsek) a mazání tukem. Každý má jiné rychlostní limity.

• Mazání tukem je jednodušší a čistší, ale viskozita základního oleje a typ zahušťovadla omezují rychlost. Požadují se vysokorychlostní plastická maziva se syntetickými oleji (PAO nebo estery) a nízkoviskózní základní oleje. U ložisek 7308 podporuje mazání plastickým mazivem obvykle rychlosti až 60–70 % limitu mazaného olejem.
• Mazání olej-vzduch poskytuje nejvyšší rychlost. Přesné množství oleje se vstřikuje do proudu vzduchu a ochlazuje ložisko při mazání. Tato metoda je povinná pro ultra-vysokorychlostní vřetena přesahující 20 000 ot/min ve třídě vrtání 40 mm.

Při výběru ložiska 7308 pro kontinuální vysokorychlostní aplikaci potvrďte rychlostní parametr maziva (hodnota n*dm). Hodnota dm (průměr stoupání v mm × otáčky v ot./min.) pro ložisko 7308 je přibližně 65 mm × ot./min. Pro hodnoty dm nad 500 000 se mazivo stává okrajovým a doporučuje se olej-vzduch.

Třídy přesnosti: Kdy jsou nutné?

Vysokorychlostní aplikace vyžadují dobrou přesnost chodu, aby se zabránilo vibracím a nevyváženosti. Třídy přesnosti se řídí normami jako ISO P6, P5 a P4 (nebo ABEC 3, 5, 7). Standardní ložisko 7308 je obvykle P0 (normální), vhodné pro obecné průmyslové rychlosti do středních otáček za minutu. Pro vysokorychlostní vřetena se často uvádí P5 nebo dokonce P4.

Níže uvedená tabulka odpovídá třídě přesnosti s typickými vysokorychlostními aplikacemi.

Pro většinu uživatelů, kteří zvažují ložisko 7308 BEP ve vysokorychlostním prostředí, je P5 doporučenou třídou s minimální přesností, aby se zabránilo opotřebení způsobenému vibracemi.

Běžné chyby při výběru, kterým je třeba se vyhnout

Dokonce i zkušení inženýři někdy špatně zvolí vysoké rychlosti. Mezi nejčastější chyby patří:

• Volba kontaktního úhlu 40°, když by stačilo 25°. Zatímco 40° nabízí vyšší axiální tuhost, generuje více tepla. Pro aplikace s převahou rychlosti je často lepší kuličkové ložisko s kosoúhlým stykem 25°.
• Ignorování rychlostního limitu maziva. Kvalitní ložisko s nevhodným mazivem rychle selže. Vždy zkontrolujte rychlostní faktor maziva (n*dm).
• Přetížení. Příliš velké předpětí zvyšuje tření a teplo. Při vysokých rychlostech je lehké předpětí téměř vždy správné.
• Volba uzavřeného (utěsněného) ložiska pro vysokou rychlost. Těsnění zvyšují tření a teplo. Pro otáčky nad přibližně 8 000 ot./min na ložisku 7308 jsou nutné otevřené konstrukce s olejovým mazáním.
• Použití ocelových klecí bez dostatečného průtoku oleje. Ocelové klece vyžadují více maziva pro zvládnutí kluzného tření; polyamidové nebo PEEK klece jsou přirozeně schopnější rychlosti.

Praktické kroky pro specifikaci

Při specifikaci kuličkového ložiska s kosoúhlým stykem pro vysokorychlostní rotující sestavu dodržujte následující pořadí:

Určete požadované otáčky v otáčkách za minutu a velikost otvoru. U ložiska 7308 ověřte, že průměr hřídele je 40 mm.

Vypočítejte hodnotu n*dm. Pokud překročí 400 000, plánujte mazání olejem.

Vyberte kontaktní úhel. Použijte 25° pro prioritu rychlosti, 40° pro prioritu axiálního zatížení.

Vyberte materiál klece. Polyamid pro obecně vysokou rychlost, PEEK pro extrémní podmínky.

Určete vnitřní vůli – minimální C3.

Zvolte předpětí: lehké pro vysokou rychlost, střední pro střední rychlost s dobrou tuhostí.

Rozhodněte se pro třídu přesnosti: P5 pro většinu vysokorychlostních vřeten, P4 pro ultra přesnost.

Potvrďte způsob mazání a typ maziva s údaji výrobce.

Pro ložisko 7308 BEP aplikované v univerzálním vřetenu až do 9 000 ot./min. by mazání plastickým mazivem syntetickým vysokorychlostním plastickým mazivem, mírným předpětím a přesností P5 tvořilo vyváženou specifikaci.

Často kladené otázky (FAQ)

Q1: Lze použít standardní ložisko 7308 při vysoké rychlosti?
Standardní ložisko 7308 s ocelovou klecí, normální vůlí a mazáním plastickým mazivem je omezeno na střední otáčky (obvykle pod 5 000 ot./min.). Pro vysokorychlostní použití je vyžadována verze s polyamidovou klecí, vůlí C3 a vhodným mazivem.

Q2: Jaký je rozdíl mezi ložiskem 7308 a ložiskem 7308 BEP?
Ložisko 7308 obvykle odkazuje na základní konstrukci s nespecifikovanou klecí a vůlí. Ložisko 7308 BEP konkrétně ukazuje 40° kontaktní úhel s polyamidovou klecí vyztuženou skelnými vlákny, která nabízí nižší odstředivou hmotnost a vyšší rychlost než verze s ocelovou klecí.

Q3: Které mazivo je nejlepší pro vysokorychlostní kuličková ložiska s kosoúhlým stykem?
Pro rychlosti pod n*dm 500 000 je vhodné syntetické mazivo s nízkoviskózním základním olejem (např. PAO 32 nebo 46). Nad touto hranicí je nutné mazání olej-vzduch velmi lehkým olejem (ISO VG 10–22).

Q4: Jak zjistím, zda potřebuji přesnost P5 pro své ložisko 7308?
Pokud vaše aplikace běží nad 8 000 ot./min a vyžaduje nízké vibrace (např. CNC vřeteno, brusné vřeteno), zadejte P5. Pro čerpadla nebo ventilátory s podobnými otáčkami může být přijatelné P0 nebo P6.

Q5: Mohu vyměnit ložisko 7308 AC za ložisko 7308 BEP?
Pouze pokud jsou směr a velikost axiálního zatížení kompatibilní. Typ AC má kontaktní úhel 25°, zatímco BEP má 40°. Výměna vyžaduje kontrolu, zda systém snese vyšší tvorbu tepla 40° konstrukce a zda je přijatelná změna axiální tuhosti.

Závěr

Výběr správného kuličkového ložiska s kosoúhlým stykem pro vysokorychlostní aplikace vyžaduje vyvážení kontaktního úhlu, materiálu klece, vnitřní vůle, předpětí, mazání a přesnosti třídy. Rodina ložisek 7308 nabízí všestrannou platformu, přičemž ložisko 7308 BEP poskytuje silné řešení pro středněběžná vřetena pro všeobecné použití. Pro skutečně vysokorychlostní provoz upřednostněte kontaktní úhel 25°, lehké polyamidové nebo PEEK klece, lehké předpětí a olejové mazání, kde n*dm přesahuje 500 000. Dodržováním strukturovaného přístupu popsaného výše mohou inženýři dosáhnout dlouhé životnosti a stabilního výkonu i při náročných rychlostech otáčení.
