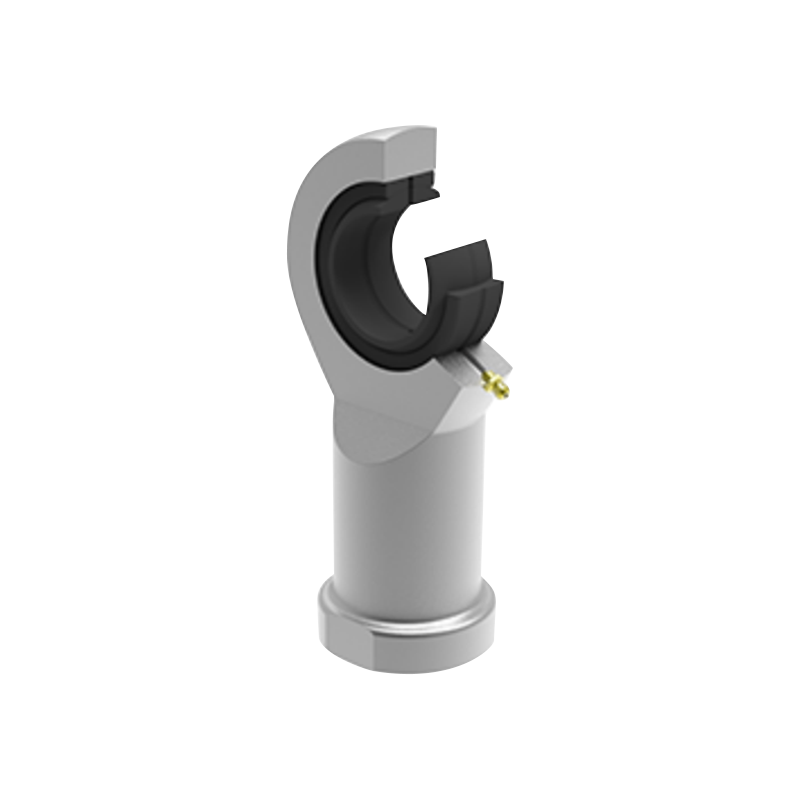

SI Ocel Na Ocelové Ložisko Ložisko Tyče

Osazená kloubová kloubová ložiska jsou sestavena z tělesa kloubové hlavy a radiálního kloubového ložiska GE…E nebo GE…ES. Tělo tyče je vyrobeno z uhlíkové oceli s pozinkovaným povrchem. Kromě modelů s příponou „E“ lze ostatní modely mazat pomocí olejové nádobky nebo očka na konci tyče.

Contact Us Kontaktujte nás
PŘEDCHOZÍ:Žádný předchozí produkt DALŠÍ:SA Pozinkované ocelové ložisko ojnice
  • Popis
  • Specifikace
  • Kontaktujte nás

· Číslo produktu:
SI…E 5–12
SI…ES 15–80
· Kluzný třecí pár: Ocel/Ocel
· Rozsah provozních teplot: 50℃～＋150℃
1) Nemazané.
2) Mazáno pouze přes očko na konci tyče.
K dispozici jsou kloubová kloubová ložiska s různým stoupáním nebo speciálními požadavky na přesnost závitu.
U levostranných závitů musí být model ložiska a označení závitu obsahovat "L" a "levý", například: SIL20ES M20×1,5 levý 6H.

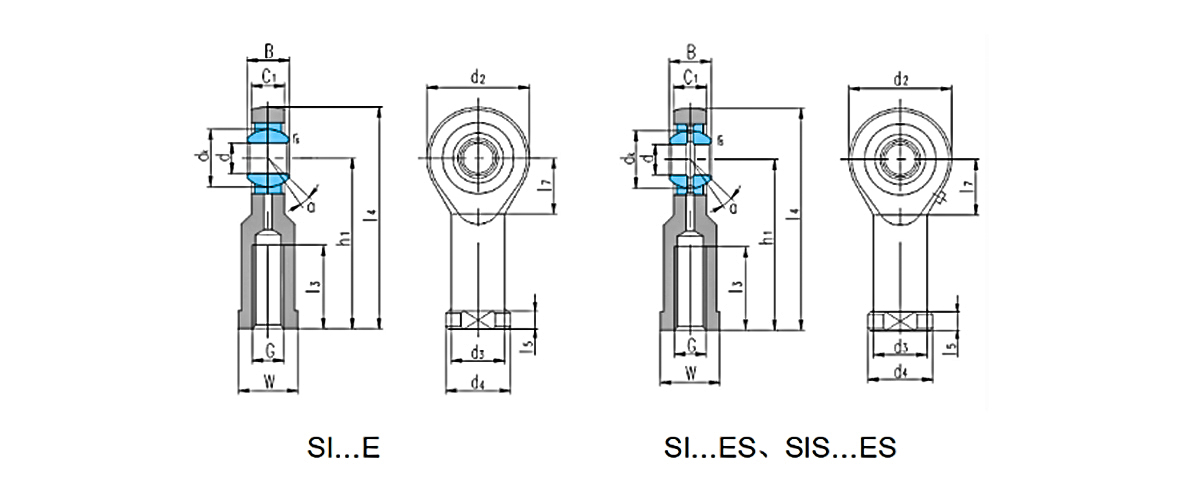

Ložisko
číslo 		Rozměry
mm 		Nosnost kN Hmotnost
≈kg
d B dK C1
max 		d₂ G
6H 		h₁ I₃
min 		I₄ I₅ I₇ W d3 d4 rs
min 		a°
≈ 		Dynamický Statické
SI5E 1) 5 6 10 4.5 21 M5 30 11 40.5 5 11.5 10 10 13 0.3 13 3.4 8.1 0.023
S16E 1) 6 6 10 4.5 21 M6 30 11 40.5 5 11.5 11 11 13 0.3 13 3.4 8.1 0.023
SI8E 1) 8 8 13 6.5 24 M8 36 15 48 5 13 13 13 16 0.3 15 5.5 12.9 0.040
S110E 1) 10 9 16 7.5 29 M10 43 20 57.5 6.5 15 16 16 19 0.3 12 8.1 17.6 0.065
S112E 1) 12 10 18 8.5 34 M12 50 23 67 7 18 18 19 22 0.3 10 10 24.5 0.108
S115ES 2) 15 12 22 10.5 40 M14 61 30 81 8 21 21 21 26 0.3 8 16 36 0.169
S17ES 2) 17 14 25 11.5 46 M16 67 34 90 10 24 27 25 29 0.3 10 21 45 0.235
SI20ES 2) 20 16 29 13.5 53 M20×1,5 77 40 103.5 10 25.5 30 28 34 0.3 9 30 60 0.335
S125ES 25 20 35.5 18 64 M24×2 94 48 126 12 33 36 35 42 0.6 7 48 83 0.665
S130ES 30 22 40.7 20 73 M30×2 110 56 146.5 15 37.5 46 42 50 0.6 6 62 110 1.05
SI35ES 35 25 47 22 82 M36×3 125 60 166 15 40 55 48 58 0.6 6 79 146 1.50
S140ES 40 28 53 24 92 M39×3 142 65 188 18 47 60 52 65 0.6 7 99 180 2.05
SIS40ES 40 28 53 24 92 M42×3 142 65 188 18 47 55 52 65 0.6 7 99 180 1.94
S145ES 45 32 60 28 102 M42×3 145 65 196 20 52 65 58 70 0.6 7 127 240 2.72
SI545ES 45 32 60 27 102 M45×3 145 65 196 20 52 60 58 70 0.6 7 127 240 2.61
SI50ES 50 35 66 31 112 M45×3 160 68 216 20 57 70 62 75 0.6 6 156 290 3.48
SI550ES 50 35 66 31 112 M52×3 160 69 216 20 57 65 62 75 0.6 6 156 260 3.24
S160ES 60 44 80 39 135 M52×3 175 70 242.5 20 68.5 80 70 88 1 6 245 450 5.55
SI560ES 60 44 80 39 135 M60×4 175 73 242.5 20 68.5 75 70 88 1 6 245 300 4.99
SI70ES 70 49 92 43 160 M56×4 200 80 280 20 81 85 80 98 1 6 313 610 8.72
SIS70ES 70 49 92 42 160 M72×4 200 80 280 20 81 80 85 98 1 6 313 470 8.33
S180ES 80 55 105 48 180 M64×4 230 85 320 25 91 95 95 110 1 6 400 750 12.9
SI580ES 80 55 105 47 180 M80 × 4 $ $ $ $ $ $ 230 85 320 25 91 100 95 110 1 6 400 600 11.7

Doporučené produkty

Inženýrství budoucnosti pohybu
O společnosti UKL
Společnost UKL Bearing Manufacturing Co., Ltd. (Wuxi) byla založena v roce 2020 Čína SI Ocel Na Ocelové Ložisko Ložisko Tyče dodavatelé a OEM/ODM SI Ocel Na Ocelové Ložisko Ložisko Tyče společnost, integrovaný průmyslový a obchodní podnik zaměřený na přesnou výrobu, kombinující výzkum a vývoj, výrobu a prodej.
Společnost se specializuje na vysoce výkonná ložisková řešení a poskytuje technickou podporu globálním průmyslům s mimořádně vysokými požadavky na přesnost a spolehlivost.

S více než 200 kvalifikovanými odborníky a plně modernizovanou výrobní základnou pokrývají zařízení společnosti UKL celý výrobní proces – kování, žíhání, soustružení, tepelné zpracování, broušení a automatizovanou montáž.
Díky více než 15 letům zkušeností s OEM/ODM exportem reaguje společnost UKL rychle na potřeby zákazníků a nabízí flexibilní a přizpůsobené služby pro klienty v Evropě, Asii, Africe a na Středním východě.

Ukl Bearing Manufacturing Co.,Ltd Více o nás Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    let

    Zkušenosti v oboru

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Rozmanitost modelů

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Počet zaměstnanců

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Roční exportní hodnota

Ukl Bearing Manufacturing Co.,Ltd
Certifikát cti
Novinky
Koncové ložisko tyče Znalosti z oboru

Proč je ložisko SI5 ideální pro hydraulické válce a automatizační zařízení?

Ložiska na čepu jsou kritické mechanické součásti používané všude tam, kde je vyžadován řízený úhlový pohyb a spolehlivý přenos zatížení. Mezi nimi Ložisko SI5 a širší aplikace ložisek ojnicových ložisek řady SI se staly široce uznávanými pro svou vynikající nosnost, odolnost a přizpůsobivost náročným průmyslovým prostředím. Ložiska řady SI, navržené s ocelovou konstrukcí na konci tyče, poskytují vynikající odolnost proti opotřebení a vysokou mechanickou pevností, díky čemuž jsou pro hydraulické válce, automatizační stroje, strojírenské aplikace, zemědělské systémy a mnoho dalších dynamických.

Porozumění ložisku ojnice řady SI

Tyčové ložisko řady SI se skládá z kulového kluzného ložiska integrovaného do kovaného nebo obrobeného pouzdra s vnějším vnějším závitem. Jeho konstrukce umožňuje rotační pohyb spolu s omezeným úhlovým vychýlením, takže je ideální pro mechanismy, kde hřídele nemohou zůstat během provozu dokonale vyrovnané.

Ložiska řady SI ve srovnání s konvenčními tuhými klouby silné síly při zachování stabilního přenosu.

Mezi typické vlastnosti patří:

  • Vysoká radiální únosnost
  • Vynikající odolnost proti opotřebení
  • Kontaktní konstrukce ocel na ocel
  • Spolehlivý výkon při rázovém zatížení
  • Snadná instalace a údržba
  • Dlouhá životnost v náročných prostředích

Ložisko SI5 je v řadě produktů široce vybíráno pro kompaktní zařízení vyžadující přesný pohyb a spolehlivou mechanickou pevnost.

Proč záleží na konstrukci oceli na oceli

Jednou z definujících charakteristik řady SI je ocel na ocelovém konci tyče v hydraulických válcích.

Na rozdíl od bezúdržbových kompozitních ložisek, která upřednostňují nízké tření, jsou čepy tyčí ocel na ocel navrženy především pro pevnost a odolnost. Mimořádně dobře fungují při silném statickém a dynamickém zatížení, kde je zásadní odolnost proti nárazu.

Porovnání různých materiálů ložisek na konci tyče

Funkce Řada Steel-on-Steel SI Kompozitní/PTFE ložiska
Kapacita zatížení Velmi vysoká Střední
Odolnost proti otřesům Výborně Mírný
Odolnost proti opotřebení Vysoká s mazáním Vysoká při lehkém zatížení
Servisní prostředí Těžký průmyslový Lehká automatizace
Údržba Pravidelné mazání Obvykle bezúdržbové
Typické aplikace Hydraulické válce, stavební stroje Přesná zařízení, robotika

Pro zařízení pracující pod vysokým tlakem, vibracemi nebo opakovanými nárazy zůstávají ložiska ocel na ocel preferovaným konstrukčním řešením.

Aplikace ložisek ojnice řady SI v hydraulických válcích

Hydraulické válce generují značně tlačné a těžké síly, přičemž často pracují pod měnícími se úhly instalace.

Ocelový konec tyče v hydraulické válce pomáhá kompenzovat chyby při instalaci při zachování stabilního přenosu síly.

Mezi hlavní výhody patří:

  • Přizpůsobuje se úhlovému pohybu během vysouvání a zasouvání válce
  • Snižuje boční zatížení pístnic
  • Minimalizuje koncentraci stresu
  • Zlepšujte výkon těsnění snížením nesouososti
  • Prodlužuje životnost hydraulického válce

Protože hydraulické systémy jsou často vystaveny velkému zatížení a náhlým změnám tlaku, ložiska řady SI poskytují odolnost nezbytnou pro nepřetržitý průmyslový provoz.

Koncové ložisko tyče pro automatizační zařízení

Moderní automatizované výrobní linky vyžadují hladký pohyb, opakovatelné polohování a spolehlivé mechanické spoje.

Ložisko tyče pro automatizaci se běžně používá v:

  • Lineární aktuátory
  • Systémy manipulace s materiálem
  • Automatizované svařovací zařízení
  • Balicí stroje
  • Dopravníkové systémy
  • Robotické pomocné mechanismy

I když automatizační systémy obecně pracují s menším zatížením než stavební zařízení, odpovídá přesnosti pohybu prodloužených provozních cyklů.

Ložisko SI5 nabízí vynikající nabídku mezi kompaktními rozměry a mechanickou pevností, umožňuje přesný pohyb při zachování strukturální stability.

Strojírenské stroje a stavební zařízení

Stavební stroje fungují při vibracích, nárazech a měnících se podmínkách

Ojniční ložiska řady SI se často instalují do:

  • Spojovací systémy rypadel
  • Nástavce nakladače
  • Jeřábové mechanismy
  • Silniční stavební zařízení
  • Těžební stroje
  • Zvedací plošiny

Tyto aplikace vyžadují ložiska zvládnutí vícesměrné síly a zároveň zároveň úhlové posunutí.

Konstrukce ocel na ocel poskytuje výjimečnou odolnost proti deformaci, díky čemuž jsou ložiska řady SI vhodná pro dlouhodobý provoz v těžkém provozu.

Výkon při úhlovém nesouososti

Mechanické systémy zřídka fungují za dokonale vyrovnaných podmínek.

Jednou z hlavních výhod ložisek řady SI je jejich schopnost přizpůsobit se úhlovému pohybu. V závislosti na modelu specifikací může mnoho řady SI pracovat v úhlu kloubu 13°, což umožňuje hladký pohyb bez vytváření produktů nadměrného vnitřního napětí.

Tato schopnost poskytuje několik provozních výhod:

  • Kompenzuje montážní tolerance
  • Snižuje ohybové zatížení hřídele
  • Zabraňuje předčasnému opotřebení
  • Zlepšuje mechanickou účinnost
  • Podporuje stabilní provoz v dynamických podmínkách

U zařízení častým změnám směru tato úhlová flexibilita výrazně zvyšuje spolehlivost.

Typické průmyslové aplikace

Všestrannost tyčových ložisek řady SI jim umožňuje sloužit v mnoha průmyslových odvětvích.

Průmysl Typické vybavení Primární funkce
Hydraulické systémy Hydraulické válce Přenos síly
automatizace Lineární aktuátory, dopravníky Vedení pohybu
Stavebnictví Bagry, nakladače Těžký kloub
Zemědělské stroje Kombajny, secí stroje Vazebný pohyb
Manipulace s materiálem Zvedací zařízení Dynamické připojení
Průmyslová zařízení Mechanické převodové systémy Úhlová kompenzace

Jejich kombinace pevnosti a pružnosti činí ložiska SI vhodná všude tam, kde je vyžadována spolehlivá kloubová spojka.

Výběr správného ložiska SI5

Výběr ložisek vyžaduje zvážení několika technických faktorů, spíše než se zaměřovat pouze na vhodné rozměry.

Inženýři obvykle hodnotí:

  • Požadavky na radiální zatížení
  • Podmínky axiálního zatížení
  • Provozní frekvence
  • Požadovaný úhel kloubu
  • Způsob mazání
  • Pracovní prostředí
  • Instalační prostor
  • Specifikace závitu

Správné sladění těchto parametrů pomáhá maximalizovat životnost ložisek a zároveň snižuje požadavky na údržbu.

Na kvalitě výroby záleží

Konzistentní výkon závisí na nejen konstrukci ložiska, ale také na přesnost výroby.

Jako profesionální výrobce ložisek, UKL Bearing Manufacturing Co., Ltd. (Wuxi) integruje výzkum, výrobu a mezinárodní prodej do kompletního výrobního systému. Společnost se specializuje na řešení přesných ložisek pro průmyslovou odvětví vyžadující vysokou spolehlivost a dlouhou životnost.

S více než 200 zkušenými odborníky a moderní výrobní základnou zahrnující kování, žíhání, soustružení, tepelné zpracování, broušení a automatizovanou montáž úprav UKL přísnou kontrolou kvality v každé fázi výroby.

Společnost UKL využívá více než 15 zkušeností s exportem OEM/ODM a dodává přizpůsobená ložisková řešení zákazníků v Africe celé Evropě, Asii, a na Středním východě, a efektivně tak reaguje na různé požadavky průmyslových aplikací. Jako důvěryhodný dodavatel ložisek SI5E se společnost zaměřuje na dodávky přesně zpracovaných produktů, které zároveň zahrnují náročné provozní podmínky a podporují dlouhodobý výkon zařízení.

Závěr

Od hydraulických válců až po automatizované výrobní systémy a těžké strojírenské stroje, aplikace ložisek tyčových ložisek řady SI se v moderním průmyslu stále rozšiřují. Kombinace vysoké nosnosti, odolnosti na ocel, odolnost proti opotřebení oceli a spolehlivého úhlového pohybu činí z ložiska SI5 efektivní řešení pro pracující v náročných mechanických podmínkách.

Ložiska řady SI pomáhají zlepšit provozní stabilitu, snížit mechanické namáhání a prodloužit životnost zařízení, ať už se používají jako ocel na ocelovém konci tyče v hydraulických válcích, ložiska na konci tyče pro automatizaci nebo jako kloubový spoj ve stavebních strojích.

FAQ

1. Proč je ložisko SI5 vhodné pro náročné aplikace?

Ložisko SI5 se vyznačuje kontaktní konstrukcí ocel na ocel, která nabízí vysokou nosnost, vynikající odolnost proti nárazu a dlouhodobou životnost, díky čemuž je vhodné do náročného průmyslového prostředí.

2. Proč je u hydraulických válců upřednostňována ocel na ocel?

Ocel na ocelovém konci tyče v hydraulických válcích poskytuje vynikající pevnost, odelá rázovému zatížení, přizpůsobuje se úhlovému pohybu a spolehlivě funguje za podmínek vysokého tlaku.

3. Lze tyčová ložiska řady SI použít v automatizačních zařízeních?

Ano. Ložisko na konci tyče pro automatizaci podporuje přesný přenos pohybu a zároveň umožňuje úhlové vychýlení, takže je vhodné pro pohony, dopravníky, balicí stroje a další automatizované systémy.

4. Jaká je výhoda koncovky SI5ES?

Hlava tyče SI5ES kombinuje kompaktní rozměry s vysokou mechanickou, vynikající odolnost proti opotřebení a stabilním kloubovým výkonem díky čemuž je ideální pro zařízení vyžadující spolehlivé dynamické spojení.

5. Jak si mohu vybrat spolehlivého dodavatele ložisek SI5E?

Při výběru dodavatele ložisek SI5E vhodná výrobní kapacita, kontrola kvality výroby, zkušenosti OEM/ODM, technická podpora a schopnost poskytovat výkon ložisek pro průmyslové aplikace.
