Zkřížená kuželíková ložiska představují významný pokrok ve strojírenství a nabízejí bezprecedentní přesnost a nosnost pro náročné průmyslové aplikace. Tyto sofistikované komponenty kombinují výhody zkřížených válečkových ložisek a kuželíkových konstrukcí a vytvářejí řešení, které řeší složité požadavky moderních strojů.
Zásadní přitažlivost kuželíková ložiska spočívá v jejich schopnosti nést kombinovaná radiální a axiální zatížení současně, při zachování výjimečné přesnosti otáčení. Když jsou tyto principy integrovány do zkřížené konfigurace, výsledkem je ložiskový systém schopný zvládnout extrémní zatížení při zachování těsných tolerancí nezbytných pro přesné rotační aplikace.
Průmyslová odvětví od výroby polovodičů až po montáž leteckých komponent stále více spoléhají na tato ložiska, aby byla zajištěna kvalita produktů a spolehlivost zařízení. Přesné specifikace zkřížených kuželíkových ložisek z nich činí nepostradatelné pro aplikace, kde i mikroskopická nesouosost může ohrozit provozní efektivitu nebo kvalitu produktu.

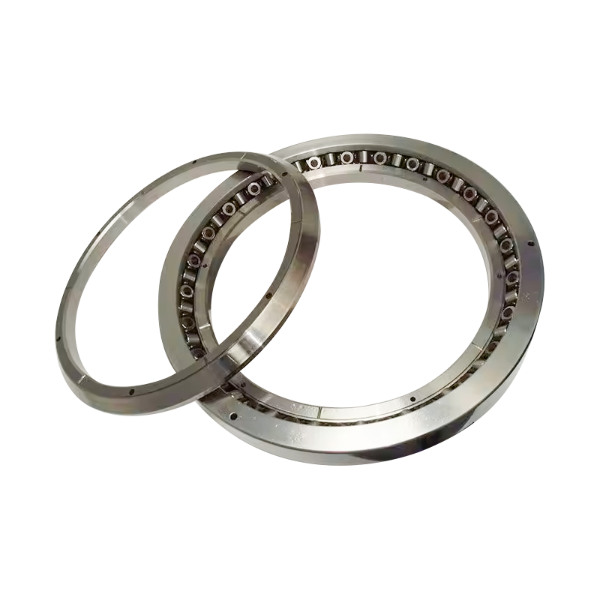

Zkřížené kuželíkové ložisko se skládá ze čtyř základních prvků, které pracují v koordinované harmonii: vnější oběžná dráha, vnitřní oběžná dráha, kuželíkové válečky a sestava klece. Každá součást je navržena s pečlivou přesností, aby bylo zajištěno optimální rozložení zatížení a minimální tření.
Vnější oběžná dráha má přesně zahnutý povrch, který odpovídá úhlu zkosení válců, typicky v rozsahu od 10 do 25 stupňů v závislosti na požadavcích aplikace. Tato geometrie umožňuje ložisku přenášet zatížení blížící se ose otáčení, což je odlišuje od tradičních konstrukcí válcových válečků.
Geometrie vnitřní oběžné dráhy odráží konfiguraci vnější oběžné dráhy, ale je často začleněna do jednotné konstrukce pouzdra. Tato konstrukce snižuje počet samostatných součástí vyžadujících zarovnání, čímž zjednodušuje instalaci a zároveň zlepšuje spolehlivost systému.
Samotné kuželové válečky představují zásadní inovaci v konstrukci ložisek. Na rozdíl od válcových válečků, které rozdělují zatížení rovnoměrně po své délce, kuželové válečky koncentrují zatížení kontrolovaným způsobem, což maximalizuje účinnost kontaktního napětí.
Úhel zkosení jednotlivých válců se obvykle pohybuje od 10 do 25 stupňů, pečlivě zvolený na základě specifického profilu zatížení očekávaného během provozu. Menší úhel kužele poskytuje lepší radiální nosnost, zatímco strmější úhly zvyšují schopnost manipulace s axiálním zatížením.
| Úhel kužele | Radiální zatížení | Axiální nosnost | Typická aplikace |
|---|---|---|---|
| 10 stupňů | Velmi vysoká | Mírný | Vertikální podpora vřetena |
| 15 stupňů | Vysoká | Vysoká | Vyvážená podpora zátěže |
| 20 stupňů | Mírný | Velmi vysoká | Zatížení s dominantním tahem |
V zkřížené kuželové konfiguraci je více ložiskových kroužků uspořádáno tak, že osy kuželíkových válečků se kříží ve společném bodě. Toto geometrické uspořádání přináší několik zásadních výhod oproti tradičním konstrukcím ložisek na sebe.
The Ložisko XRT060-NT představuje široce přijímaný standard v kategorii zkřížených kuželíkových ložisek, který nabízí vyváženou kombinaci rozměrové účinnosti a nosnosti. Pochopení jeho rozměrových parametrů je nezbytné pro správný výběr a integraci do přesných systémů.
Dynamická únosnost 42 500 Newtonů udává maximální zatížení ložiska, které umožňuje teoretickou provozní životnost 1 milion otáček. Tato metrika je zvláště důležitá při předpovídání životnosti ložisek za typických provozních podmínek.
Statická únosnost 67 000 Newtonů určuje práh zatížení, po jehož překročení je pravděpodobná trvalá deformace součástí ložisek. Toto hodnocení se stává kritickým během spouštěcích sekvencí, náhlých změn zatížení nebo událostí nouzového brzdění, kde nejsou přítomny dynamické podmínky.
Ložisko XRT060-NT je k dispozici v několika třídách přesnosti, přičemž třídy P4 a P2 představují nejběžnější průmyslový výběr. Přesnost P4 poskytuje vynikající výkon pro standardní průmyslové aplikace, zatímco třída P2 poskytuje zvýšenou přesnost potřebnou pro operace broušení, výrobu lékařských zařízení a zařízení pro zpracování polovodičů.
Přesný výběr třídy přímo ovlivňuje přesnost otáčení a přípustné tolerance házení. Třída P4 obvykle udržuje radiální házení do 0,005 milimetru, zatímco třída P2 tuto toleranci snižuje na přibližně 0,002 milimetru.
V prostředí počítačově numericky řízených obráběcích strojů, zkřížené kuželíkové ložisko systémy umožňují přesné polohovací stupně pro dosažení opakovatelnosti polohy nezbytné pro vysoce kvalitní výrobu. CNC stolní aplikace vystavují ložiska komplexnímu vícesměrnému zatížení včetně vertikálního rozložení hmotnosti, horizontálních řezných sil a rotačních momentů z nevyváženosti vřetena.
Zkřížená kuželovitá konfigurace se pro tyto aplikace ukazuje jako ideální, protože přijímá současná radiální a axiální zatížení z jediné kompaktní jednotky. Tato schopnost eliminuje potřebu uspořádání ložisek na sebe, která by spotřebovala dodatečný vertikální prostor nebo by ohrozila strukturální tuhost.
Aplikace průmyslových robotů představují jeden z nejnáročnějších případů použití ložisek v moderní výrobě. Otočná ložiska robota musí podporovat kombinovanou hmotnost sestav koncových efektorů, měničů nástrojů a obrobků při zachování přesné přesnosti úhlového polohování během milionů provozních cyklů.
Typická aplikace otáčení průmyslového robota může vystavit ložisko radiálnímu zatížení přesahujícímu 50 000 Newtonů v kombinaci s axiálním zatížením dosahujícím 30 000 Newtonů, působícím současně během víceosého pohybu. Zkřížené kuželové konstrukce zvládají tyto složité vzory zatížení efektivněji než tradiční alternativy, což má za následek prodlouženou životnost ložisek a lepší opakovatelnost polohy.
Lékařské zobrazovací systémy, jako jsou počítačové tomografické skenery a zařízení pro zobrazování magnetickou rezonancí, využívají přesná ložiska ve svých mechanismech otáčení portálů. Tyto aplikace vyžadují výjimečnou plynulost otáčení, minimální kolísání házivosti a spolehlivý výkon v prodloužených provozních intervalech bez údržby.
Charakteristiky stability zkřížených kuželíkových ložisek se ukázaly jako zásadní pro kvalitu zobrazení, protože jakékoli vychýlení ložiska se přímo promítá do obrazových artefaktů, které ohrožují diagnostickou přesnost. Nemocnice a zdravotnická zařízení závisí na spolehlivém výkonu ložisek, aby se minimalizovaly prostoje zařízení a dodržovaly servisní plány.
Zařízení pro manipulaci s destičkami, litografické stroje a přesné metrologické přístroje spoléhají na zkřížená kuželíková ložiska pro jejich výjimečnou momentovou únosnost a přesnost otáčení. Tyto aplikace často pracují v komorách s kontrolovaným prostředím, kde je kritická teplotní stabilita a tradiční metody mazání se ukázaly jako nedostatečné.
Specifikace přesné třídy zkřížených kuželíkových ložisek zajišťují, že zařízení může udržovat přesnost polohování submikrometrů během prodloužených výrobních sérií, což má přímý dopad na výnosy výroby a metriky kvality produktu.
Rozdíl mezi konstrukcemi zkřížených kuželíkových a zkřížených válečkových ložisek významně ovlivňuje rozhodování o výběru ložiska. Obě konfigurace nabízejí výhody zkříženého uspořádání, ale jejich charakteristiky rozložení zatížení se podstatně liší.
| Výkonnostní aspekt | Crossed Tapered | Zkřížený válcový |
|---|---|---|
| Axiální nosnost | Výborně | Omezené |
| Momentová manipulace se zátěží | Superior | Dobře |
| Radiální zatížení | Vysoká | Velmi vysoká |
| Rozsah provozních teplot | -40 až 120 °C | -40 až 100 °C |
| Složitost nastavení předpětí | Mírný | Jednoduché |
| Cena za jednotku | Mírný | Nižší |
Válcové konstrukce válců soustřeďují zatížení po celé délce válce a vytvářejí tak liniový kontakt, který rovnoměrně rozkládá síly. Tato geometrie poskytuje maximální radiální tuhost na jednotku velikosti, díky čemuž jsou válcové konfigurace ideální pro aplikace, kde dominuje čistě radiální zatížení.
Konfigurace kuželových válečků vytvářejí vzory bodového kontaktu, které soustřeďují zatížení na koncích válečků a poté toto zatížení rozdělují prostřednictvím kuželové geometrie směrem ke středu ložiska. Toto uspořádání obětuje určitou kapacitu radiálního zatížení, aby se dosáhlo lepších charakteristik axiálního a momentového zatížení.
Inženýři by měli zvolit zkřížené zúžené konfigurace, když aplikace zahrnují významné axiální komponenty, konzolová zatížení nebo složité vícesměrné vzory zatížení. Zkřížené válcové konstrukce se ukazují jako ekonomičtější, když dominuje radiální zatížení a axiální komponenty zůstávají minimální.
Předpětí představuje pečlivě řízenou tlakovou sílu působící na součásti ložiska před provozním zatížením. Tato technika eliminuje vnitřní vůli a vytváří předvídatelné rozložení zatížení, které zvyšuje tuhost, snižuje hluk a zlepšuje plynulost otáčení.
V systémech zkřížených kuželíkových ložisek nastavení předpětí přímo ovlivňuje několik kritických výkonnostních parametrů včetně radiální tuhosti, axiálního házení, tepelné stability a tvorby hluku. Dosažení optimálního předpětí vyžaduje vyvážení konkurenčních cílů: dostatečné předpětí pro zajištění přesnosti a tuhosti, ale ne natolik, aby byla životnost ložiska ohrožena nadměrným vnitřním napětím.
Specifikace ložisek XRT060-NT navrhuje rozsahy předpětí mezi 500 a 2000 Newtony, v závislosti na požadavcích aplikace. Konzervativní aplikace vyžadující minimální hluk mohou využívat předpětí 500 Newtonů, zatímco aplikace vysoce přesných obráběcích strojů mohou využívat síly 1500 až 2000 Newtonů.
Nadměrné předpětí urychluje opotřebení ložisek únavou materiálu způsobenou napětím. Zkušenosti z průmyslu naznačují, že hodnoty předpětí přesahující 50 procent jmenovité dynamické únosnosti by se měly používat pouze v aplikacích, kde snížení hluku nebo zvýšení tuhosti odůvodňují snížení životnosti ložiska.
Proces výběru ložisek začíná komplexní analýzou podmínek zatížení aplikace. Inženýři musí kvantifikovat radiální síly, axiální síly, momentová zatížení a dynamické variace v rámci celé provozní obálky.
Analýza zatížení by se měla zabývat špičkovými zatíženími, středními zatíženími a cyklickými vzory zatížení. Aplikace obráběcího stroje může vykazovat nepřetržité radiální zatížení 20 000 Newtonů s občasnými špičkovými silami dosahujícími 45 000 Newtonů během sekvencí rychlého zpomalení.
Výběr přesné třídy závisí na požadavcích na přesnost otáčení stanovených aplikací. Brusná vřetena, lékařská zobrazovací zařízení a nástroje pro výrobu polovodičů vyžadují výkon třídy P2, zatímco standardní průmyslové stroje často pracují adekvátně s klasifikací P4.
Vyšší stupně přesnosti vyžadují vyšší cenu, ale poskytují vynikající přesnost, která se může ukázat jako nezbytná pro udržení kvality produktu nebo výkonu zařízení v citlivých aplikacích.
Výběr strategie předpětí vyžaduje vyvážení snížení hluku, zvýšení tuhosti a zvážení životnosti ložisek. Aplikace upřednostňující hladký provoz a přesnost polohy obvykle využívají strategie předpětí pružin, které udržují konstantní sílu po celou dobu životnosti ložiska.
Standardní ložiskové materiály fungují adekvátně pro typické průmyslové teploty v rozsahu od minus 40 do 100 stupňů Celsia. Aplikace vyžadující rozšířené teplotní rozsahy nebo korozivní prostředí mohou vyžadovat výběr speciálních materiálů, včetně součástí z keramiky nebo nerezové oceli.
Konečný výběr ložisek vyžaduje analýzu nákladů a přínosů porovnávající náklady na ložiska s očekávanými servisními intervaly, požadavky na údržbu a hodnotou zmírnění rizik. Ložisko představující 5 procent celkových nákladů na zařízení může ospravedlnit prémiové specifikace, pokud eliminuje prostoje ovlivňující vysoce hodnotné výrobní operace.
Úspěšná montáž ložiska začíná pečlivou přípravou povrchu. Montážní povrchy musí být vyčištěny, aby se odstranily všechny nečistoty, a součásti ložisek musí být před instalací zkontrolovány, zda nedošlo k poškození nebo závadám při přepravě.
Jakmile jsou ložiska umístěna, aplikace předpětí musí probíhat opatrně pomocí kalibrovaného zařízení. Systémy předpětí pružiny by měly být před provozem ověřeny, aby poskytovaly specifické síly pomocí měření zátěže.
Nastavení předpětí na základě podložky vyžaduje pečlivý výpočet tloušťky podložky, aby bylo dosaženo cílových hodnot předpětí. Každá velikost a konfigurace ložiska má jedinečné požadavky na rozteč, které je třeba vypočítat individuálně.
Instalace nových ložisek těží z postupného období leštění, kdy se zatížení progresivně zvyšuje, než dosáhne plné provozní úrovně. Tento přístup umožňuje, aby se součásti ložisek usadily do optimálních poloh a rozložily veškeré počáteční opotřebení rovnoměrně mezi valivá tělesa.
Doba hoření se obvykle prodlužuje na 8 až 24 hodin v závislosti na náročnosti aplikace. Během leštění by operátoři měli sledovat teplotu ložisek, hluk a vibrace, aby identifikovali potenciální problémy s instalací před zahájením provozu při plném zatížení.
Pravidelné sledování stavu prodlužuje životnost ložisek a zabraňuje katastrofickým poruchám. Analýza vibrací, teplotní trendy a akustické monitorování poskytují včasné varování před degradací ložisek.
Zkřížená kuželíková ložiska využívají několik sad kuželíkových válečků uspořádaných pod úhly křížení k vytvoření jednotné ložiskové sestavy schopné přenášet značné zatížení z jakéhokoli radiálního nebo axiálního směru. Tradiční ložiska s kosoúhlým stykem obvykle využívají kuličková valivá tělesa a mohou přijímat zatížení pouze v omezeném úhlovém rozsahu. Zkřížené kuželové konstrukce rozkládají zatížení rovnoměrněji a poskytují vynikající momentovou únosnost s kompaktnějšími tvarovými faktory.
Nedostatečné předpětí umožňuje vnitřní vůli ložisek, která umožňuje valivým prvkům posouvat polohu během změn zatížení, což vytváří zřetelné cvakání nebo generování hluku. Optimální předpětí eliminuje tuto vůli při zachování řízeného kontaktu valivých těles, což má za následek hladký a tichý provoz. Nadměrné předpětí však generuje teplo vyvolané třením a urychluje opotřebení ložisek, což nakonec způsobí zvýšený hluk s rozvojem únavy materiálu.
Životnost ložisek závisí podstatně na aplikačním zatížení, velikosti předpětí, provozní teplotě a kvalitě mazání. Při mírném zatížení s vhodnou údržbou dosahují zkřížená kuželíková ložiska obvykle 50 000 až 200 000 provozních hodin. Vysoce namáhané aplikace mohou tento interval zkrátit na 10 000 až 50 000 hodin, zatímco pečlivě spravované aplikace s nízkou zátěží mohou prodloužit životnost nad 300 000 hodin.
Aplikace s vertikální orientací vyžadují upravené strategie předpětí, protože gravitace nepřetržitě působí zatížením na součásti ložisek. Předpětí závažím se stává nepraktickým a konstruktéři obvykle používají systémy předpětí pružin, které udržují konstantní sílu bez ohledu na gravitační účinky. Tepelná roztažnost musí být také pečlivě zvážena ve vertikálních aplikacích, aby se zabránilo přetížení ložisek během teplotních změn.
Neadekvátní předpětí má za následek nadměrnou vnitřní vůli, což vede k tvorbě hluku, zvýšenému házení a snížené tuhosti. Nadměrné předpětí urychluje únavu valivých těles a může způsobit odlupování oběžné dráhy během několika hodin provozu. Instalační postupy by měly vždy přesně odpovídat specifikacím výrobce a ověřovací měření by měla potvrdit velikost předpětí před provozem zařízení.
Standardní zkřížená kuželíková ložiska fungují spolehlivě od minus 40 do 120 stupňů Celsia v závislosti na vlastnostech maziva. Aplikace s prodlouženou teplotou vyžadují speciální materiály a maziva. Vysokoteplotní ložiska mohou využívat keramická valivá tělesa spárovaná se syntetickými mazivy určenými pro provoz při 150 až 200 stupních. Nízkoteplotní aplikace vyžadují specializovaná maziva, která si zachovávají tekutost v extrémních chladných podmínkách.
Monitorování stavu ložisek využívá různé doplňkové techniky včetně vibrační analýzy pro detekci povrchových defektů valivých těles, monitorování teploty pro identifikaci nárůstu tření, snímání akustických emisí pro detekci počínajícího praskání a analýzu oleje v mazaných systémech pro identifikaci tvorby částic opotřebení. Stanovení základních signatur během normálního provozu umožňuje detekci jemných vzorců degradace dříve, než dojde k bezprostřednímu selhání ložisek.
Kontaminující částice vstupující do ložiskových sestav působí jako abrazivní činidla, která urychlují opotřebení povrchu oběžné dráhy a dramaticky snižují životnost ložisek. Laboratorní testování ukazuje, že kontaminace částicemi může snížit životnost ložisek o 50 procent nebo více. Správné těsnění, čisté prostředí pro instalaci a pravidelná údržba, aby se zabránilo vnikání prachu, vlhkosti nebo jiných nečistot, jsou zásadní pro zachování výkonu ložiska.
Výběr metody mazání závisí na provozních rychlostech, teplotách a okolních podmínkách. Mazání plastickým mazivem poskytuje jednoduchost a vyžaduje minimální údržbu, vhodné pro aplikace se střední rychlostí. Olejové mazání umožňuje vynikající odvod tepla pro vysokorychlostní operace a usnadňuje kontrolu kontaminace pomocí filtračních systémů. Některé aplikace využívají mazání olej-vzduch kombinující účinnost dodávání oleje s minimální spotřebou kapaliny.
Jakmile se součásti ložisek vydrolí, popraskají nebo se výrazně opotřebí, oprava se ukáže být nepraktická ani ekonomická. Valivá ložiska jsou navržena jako utěsněné systémy a výměna vnitřních součástí by byla neúměrně nákladná. Standardní průmyslová praxe zahrnuje kompletní výměnu ložisek po zjištění poruchy. Preventivní údržba a monitorování stavu představují nákladově nejefektivnější přístup k řízení spolehlivosti ložisek a zamezení neočekávaným prostojům zařízení.
