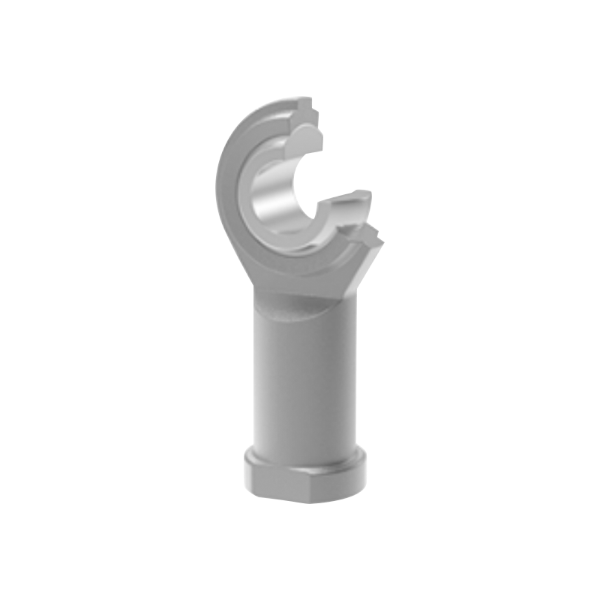

SIZJ12 Průvodce výběrem ložiska na čepu tyče: Proč vyniká v náročných aplikacích

Úvod: Inženýrská páteř kloubových systémů

V mechanické konstrukci je jen málo součástí tak klamavě jednoduchých, ale kriticky důležitých jako ložisko na konci tyče. The Ložisko SIZJ12 představuje rafinovanou evoluci konceptu kloubových kluzných ložisek, které jsou účelově zkonstruovány pro zvládnutí vysokých statických zatížení, přizpůsobení úhlovému nesouososti a odolávají náročným podmínkám průmyslového prostředí. Jeho označení, SIZJ12, kóduje specifický rozměrový a závitový standard, který je v souladu s vnitřními závity 1/2-20 UNF, což z něj činí zásuvné řešení pro mnoho stávajících konstrukcí spojů a zároveň nabízí vylepšení výkonu oproti obecným alternativám.

Tato příručka překračuje katalogové specifikace, aby prozkoumala technické zdůvodnění výběru SIZJ12. Analyzujeme jeho statickou únosnost 28 kN, důsledky jeho kluzného kontaktu ocel na ocel a praktické úvahy, které jej odlišují od variant, jako je SILZJ12 s levým závitem. Pro konstruktéry a specialisty na údržbu je pochopení těchto nuancí zásadní pro optimalizaci životnosti a spolehlivosti systému v aplikacích od propojení stavebních zařízení až po ramena automatizace s vysokým cyklem.

Základní specifikace: Dekódování rozměrů a nosnosti ložiska SIZJ12

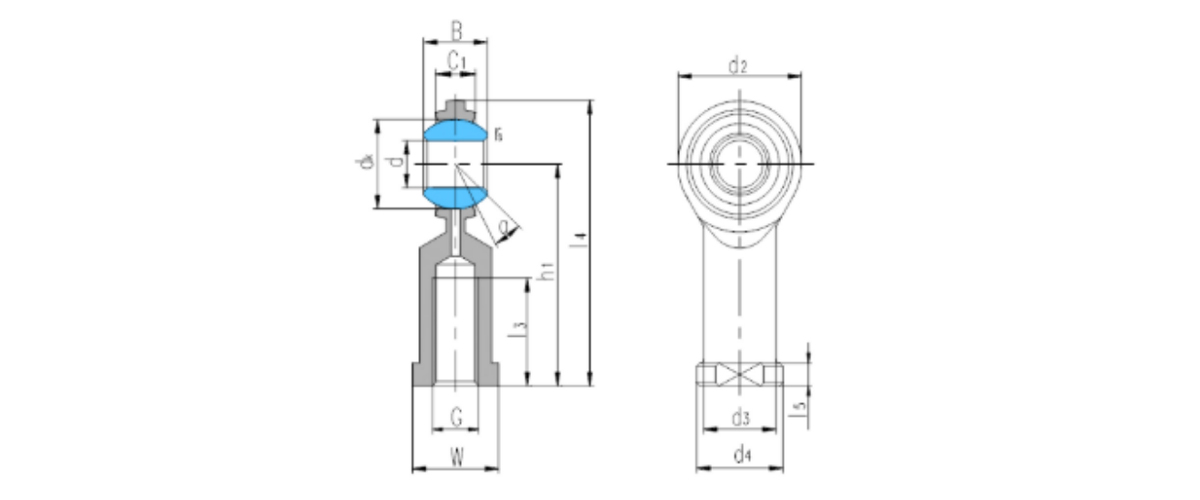

SIZJ12 je metrický táhlový konec s imperiální velikostí závitu, což je volba hybridního designu, která se často objevuje u strojů s globálními zdroji. Níže uvedená tabulka shrnuje jeho klíčové fyzikální a výkonnostní atributy, které tvoří základ pro jakýkoli proces výběru inženýrů. Tyto specifikace přímo ovlivňují vhodnost ložiska pro konkrétní cesty zatížení, omezení obalu a intervaly údržby.

Statická únosnost 28 kN je zvláště pozoruhodná pro náročné aplikace. Tento údaj není pouze teoretickým maximem, ale ověřenou hodnotou, která naznačuje, že ložisko může nést stálé, nerotující zatížení bez trvalé deformace oběžné dráhy nebo kuličky. U stavebních strojů, kde jsou spoje lopaty a stabilizační nohy vystaveny špičkovému zatížení během statického držení, se tato rezerva stává ukazatelem spolehlivosti. Kluzný kontakt ocel na ocel v kombinaci s fosfátovaným tělem a pochromovanou kuličkou zajišťuje, že SIZJ12 zůstane provozuschopný i v prašném nebo mírně korozivním prostředí za předpokladu pravidelného mazání.

Design zaměřený na aplikace: Proč SIZJ12 vyniká

Výkon Ložisko SIZJ12 v náročných aplikacích vychází z kombinace výběru materiálu, geometrických tolerancí a vnitřních charakteristik kloubových ložisek. Na rozdíl od valivých ložisek, která vyžadují přesné vyrovnání, aby se zabránilo brinelování, kulový vnitřní kroužek a kulička SIZJ12 se přizpůsobí úhlovému nesouososti, což snižuje potřebu ultrapřesných montážních konstrukcí. Tato tolerance zjednodušuje montáž a snižuje výrobní náklady, což je významná výhoda u zařízení pro velkosériovou výrobu.

Kromě toho vnitřní závit 1/2-20 UNF zajišťuje kompatibilitu se širokou škálou standardních tyčí a nastavovacích vazeb. Jeho jemná rozteč umožňuje přesné nastavení délky, kritické v automatizačních a balicích strojích, kde přesnost polohy přímo ovlivňuje dobu cyklu a kvalitu produktu. V ložisko pro obalový průmysl , kde jde o vysokorychlostní přerušovaný pohyb a čistotu, robustní konstrukce SIZJ12 a snadné domazávání pomáhají udržovat provozuschopnost a snižují neplánovanou údržbu.

• Stavební stroje: Ramena rypadel, spojovací prvky dozeru, podpěry výložníku jeřábu – tam, kde dominuje rázová zatížení a prach.
• Obalový průmysl: Stroje na uzavírání forem, plnění a spojování, stavěče kartonů, vychylovače dopravníků – kde je rychlost a přesnost prvořadá.
• Automatizační vybavení: Robotická ramena, jednotky typu pick-and-place, lineární připojení pohonů – tam, kde je nesouosost a cyklické zatížení vlastní.

Srovnávací analýza: SIZJ12 vs SILZJ12 levý závit

Běžné výběrové dilema zahrnuje výběr mezi SIZJ12 a jeho protějškem s levým závitem, SILZJ12. Zatímco obě ložiska sdílejí identické vrtání, vnější průměr, šířku a specifikaci únosnosti, orientace závitu určuje jejich použití v sestavách napínáku nebo push-pull. Níže uvedená tabulka zdůrazňuje kritické rozdíly pro výběr.

Při návrhu táhla s protilehlými závity umožňuje kombinace SIZJ12 a SILZJ12 jemné nastavení délky pouhým otočením ojnice. To je zvláště užitečné u napínacích systémů balicích strojů a spojovacích tyčí řízení zemědělských strojů. Výběr nakonec závisí na mechanickém uspořádání a směru točivého momentu aplikovaného během seřizování; obě ložiska však nabízejí identické zatížení, což zajišťuje, že flexibilita konstrukce není na úkor mechanické pevnosti.

Výkon v extrémních podmínkách: Vysoká teplota a drsná prostředí

Jeden z nejčastějších dotazů ohledně SIZJ12 se týká jeho vhodnosti pro ložisko tyče pro vysokoteplotní aplikace . Zatímco standardní konstrukce ocel na ocel nabízí jasnou výhodu oproti ložiskům s polymerovou výstelkou při zvýšených teplotách (typicky do 150 °C nepřetržitě, s krátkodobou špičkou až 200 °C), kritickým faktorem je správné mazání. Základní tělo z uhlíkové oceli a kalená ocelová kulička si udržují své mechanické vlastnosti v tomto teplotním rozsahu, zatímco PTFE vložky by se začaly degradovat.

V praxi byl SIZJ12 nasazen v průmyslových pecích, spojích asfaltových závodů a řídicích tyčích uložení motoru, kde okolní teploty běžně přesahují 100 °C. Uživatelé uvádějí, že s vysokoteplotními tuky (jako jsou ta na bázi perfluorpolyetheru nebo syntetických uhlovodíků) si ložisko zachovává své charakteristiky opotřebení a nosnost. Pravidelné domazávání je však nesporné, protože expanze ocelových součástí při zvýšených teplotách může snížit vnitřní vůli, což může vést ke zvýšenému tření, pokud je mazání nedostatečné.

Doporučené postupy pro instalaci a údržbu

Správná instalace je základem pro realizaci plného výkonnostního potenciálu ložiska SIZJ12. Následující kontrolní seznam uvádí kritické kroky, jak se vyhnout běžným poruchám, zejména v prostředí s vysokými vibracemi automatizační tyčové ložisko a aplikace stavebních zařízení.

• Příprava vlákna: Důkladně vyčistěte závity 1/2-20 UNF a aplikujte středně pevný zajišťovač závitů, pokud je spojení vystaveno vibracím. Ujistěte se, že protilehlá tyč má zkosení, aby se zabránilo křížovému závitu.
• Kontrola zarovnání: Přestože SIZJ12 vyrovnává nesouosost ±8°, nepřekračujte tento úhel během statických nebo dynamických podmínek, abyste předešli zatížení hran a předčasnému opotřebení.
• Mazání: Před montáží vstříkněte vysoce kvalitní EP (extrémní tlak) mazivo skrz maznici. Otáčejte kuličkou, aby se mazivo rovnoměrně rozprostřelo po kluzných plochách.
• Aplikace točivého momentu: Při utahování pojistné matice neutahujte nadměrně. Pomocí momentového klíče aplikujte výrobcem doporučenou hodnotu (obvykle 12–15 N·m pro závity 1/2-20 UNF), abyste zabránili stržení závitu nebo deformaci pouzdra ložiska.

Intervaly údržby by měly být upraveny na základě provozních pracovních cyklů. Pro nepřetržitý provoz v prašném prostředí nebo prostředí s vysokou vlhkostí se doporučuje týdenní domazávání. Sledování drsnosti nebo zvýšené vůle ložiska může signalizovat počátek opotřebení, což umožňuje proaktivní výměnu dříve, než dojde ke katastrofické poruše.

Často kladené otázky (FAQ)

Vizuální přehled: Konstrukce ložiska SIZJ12 a dráha zatížení

Následující obrázek SVG poskytuje příčné znázornění kloubového ložiska SIZJ12 se zvýrazněním jeho primárních součástí a dráhy přenosu zatížení přes kulové rozhraní. Konstrukce zdůrazňuje robustní kontaktní zónu ocel na ocel a konfiguraci vnitřního závitu, která se integruje se standardními spoji.
